HT Sensor BP170 Druktransmitter Sensor voor water- en olieproeven 4-20mA Sensor
Product Details
| Model nr.: | BP170 | Op maat: | OEM en ODM |
|---|---|---|---|
| Verwijder: | 4-20mA/0,5-4,5VDC | Huismateriaal: | 316LS.S. of 304S.S. |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Specificatie: | Siliciumdruksensor |
| Handelsmerk: | HTsensor | Oorsprong: | China |
| Type: | Silicon Pressure Transmitter sensor | Drukbereik: | 0 kPa~10 kPa...40 MPa |
| Markeren |
Olieproef Druktransmittersensor,waterproef Druktransmittersensor,4-20 ma druktransmittersensor |
||
Product Description

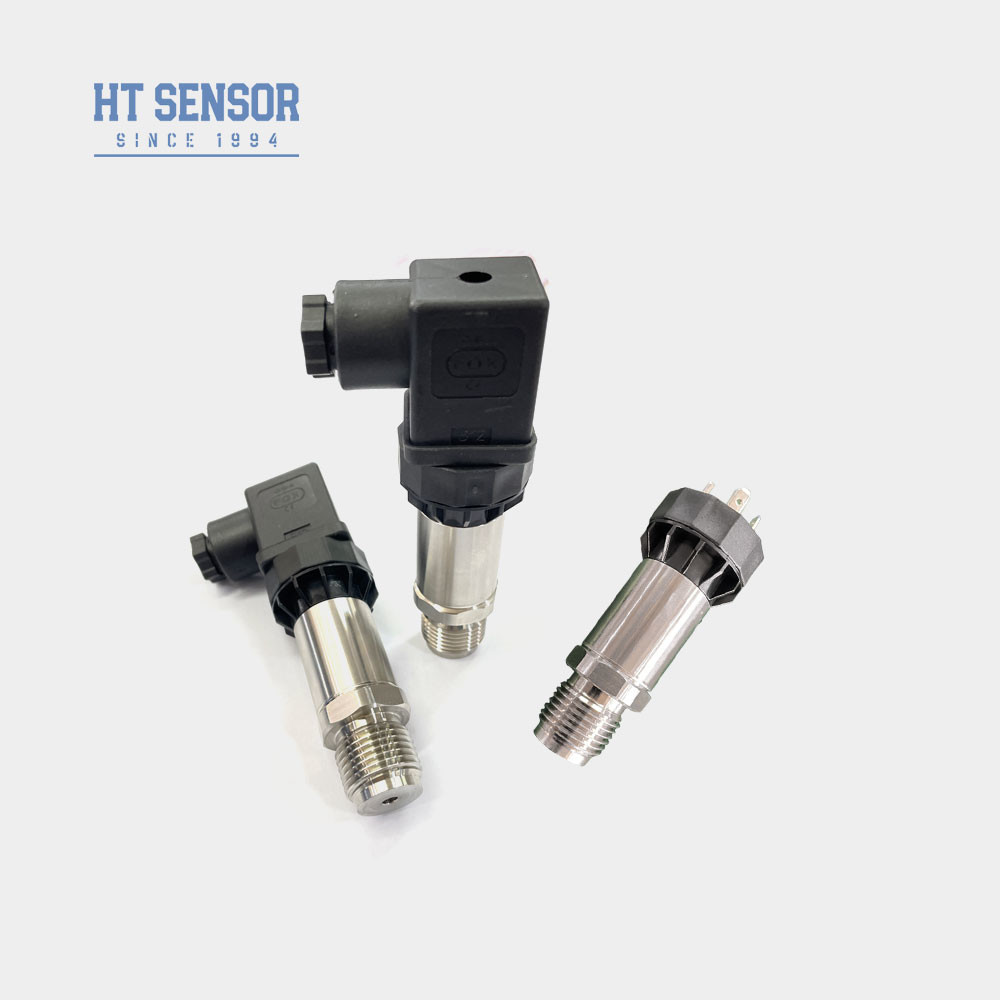

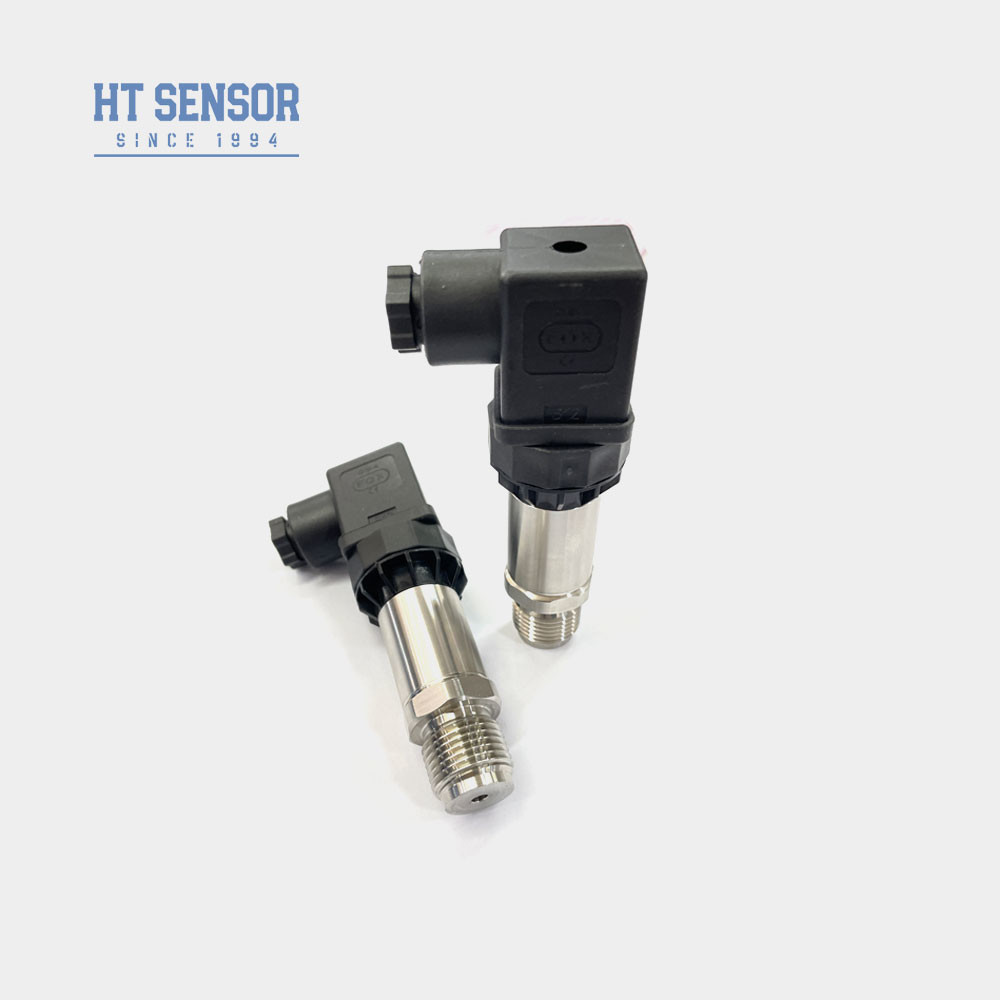

HT-sensor BP170 Druktransmittersensor voor water- en olieproeven
BP170 Druktransmitter
Invoering van de drukzender:
De BP170-drukzendersensor gebruikt als signaalmetingselement een met olie geïsoleerde, met silicium geïsoleerde sensorkern van de HT-serie.Het is de meest gebruikte sensor in de industriële praktijk, die veel wordt gebruikt in een verscheidenheid aan industriële automatiseringsomgevingen, waaronder waterbesparing en waterkracht, spoorvervoer, intelligent gebouw, productie-automatisering, ruimtevaart,militair, petrochemie, olieputten, elektriciteit, schepen, werktuigmachines, pijpleidingen en andere industrieën
Productkenmerken van de druksensor:
- 1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
- 2Compact en licht ontwerp
- 3. Hooggeprecieze, volledig roestvrij staal structuur
- 4.Verstelbare nul- en volle schaal
Toepassingen van druktransmittersensoren:
- 1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
- 2. Toegepaste in de scheepvaart- en luchtvaartindustrie
- 3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
- 4Gebruikt in hydraulische en pneumatische besturingssystemen
| Prestatieparameters van de druksensor | |
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,25 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Selectie Voorbeelden van druktransmittersensor |
| Besteltips |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op het terrein bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar zijn geaard..
4Er is geen standaardkabel. Er zijn drie materialen beschikbaar indien nodig. Indien niet anders aangegeven, kan polyethyleenkabelmateriaal worden geselecteerd.Gelieve het in het bestelformulier te specificeren.
5In geval van bijzondere vereisten zoals sterke trillingen, onmiddellijke impact, sterke elektromagnetische of radiofrequente interferentie, informeer ons en vermeld dit in de bestelling.
| Bestelgids van de drukzender | |||||||||
| BP170X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
1V:Bent u een fabrikant?
A:We zijn een fabrikant met meer dan 29 jaar ervaring..
2K: Mag ikOp maat gemaakte producten?
A: Ja.We leveren OEM en Custom-Design diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen..
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
