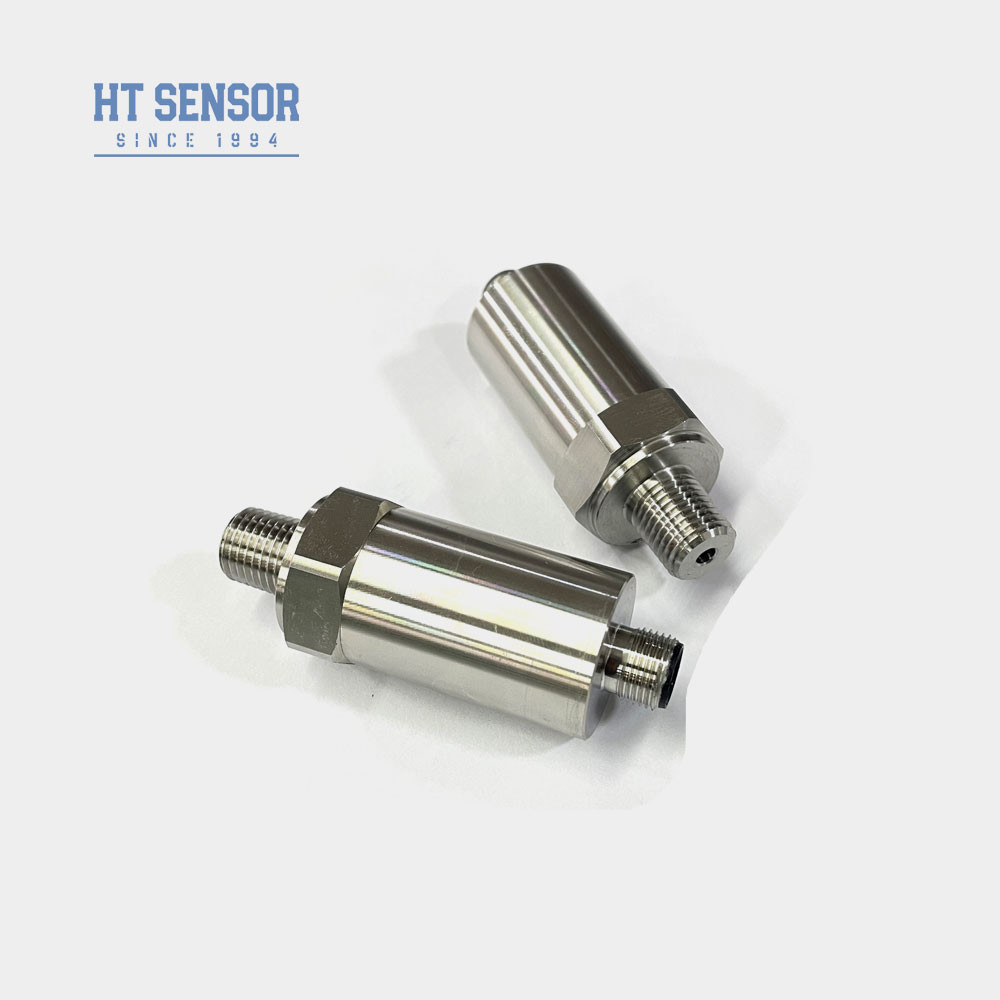

27 mm Rod Shape Druktransmitter Sensor Silicium Level Transducer Sensor M12
Product Details
| Model nr.: | BP156-M | Huismateriaal: | 316LS.S. of 304S.S. |
|---|---|---|---|
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Handelsmerk: | HTsensor |
| Structuretype: | Diffuse siliciumdruksensor | Metingsmedium: | Vloeistof en lucht |
| Drukbereik: | 0kpa~10kpa...20MPa | IP-classificatie: | IP65 |
| Aanpassing: | OEM en ODM | Verbinding: | M12 |
| Markeren |
Silicon Level Transducer sensor,Stangvormige druktransmittersensor,27 mm druktransmittersensor |
||
Product Description
27 mm Staafvorm Druktransmitter Sensor Silicon Level Transducer Sensor
BP156-M druktransmittersensor
Invoering van mini-drukzender:
BP156-M miniatuurdrukzender met een piezoresistieve druksensor, met een geïsoleerd diafragma van roestvrij staal als signaalgevoelig element, na automatische testen,compensatie voor laserafstemmingHet versterkercircuit maakt gebruik van een roestvrijstalen behuizing om het sensorsignaal om te zetten in een standaarduitgangssignaal.Gevoeligheid en diversiteitDe producten worden veel gebruikt in de aardolie- en chemische industrie, de metallurgie, de elektriciteitscentrales, de hydrologie en andere industrieën voor drukmeting en -controle.
Productkenmerkenvan een mini-druktransmittersensor:
1Temperatuurbereik: -20 tot 85oC;
2. breed werktemperatuurbereik -40~125oC;
3. Hoogwaardige druksensor;
4. Verscheidene 4~20mA/0,5~4,5V/1~5V/0~5V uitgangen beschikbaar;
5. Kleine afmetingen, afmetingen aanpasbaar;

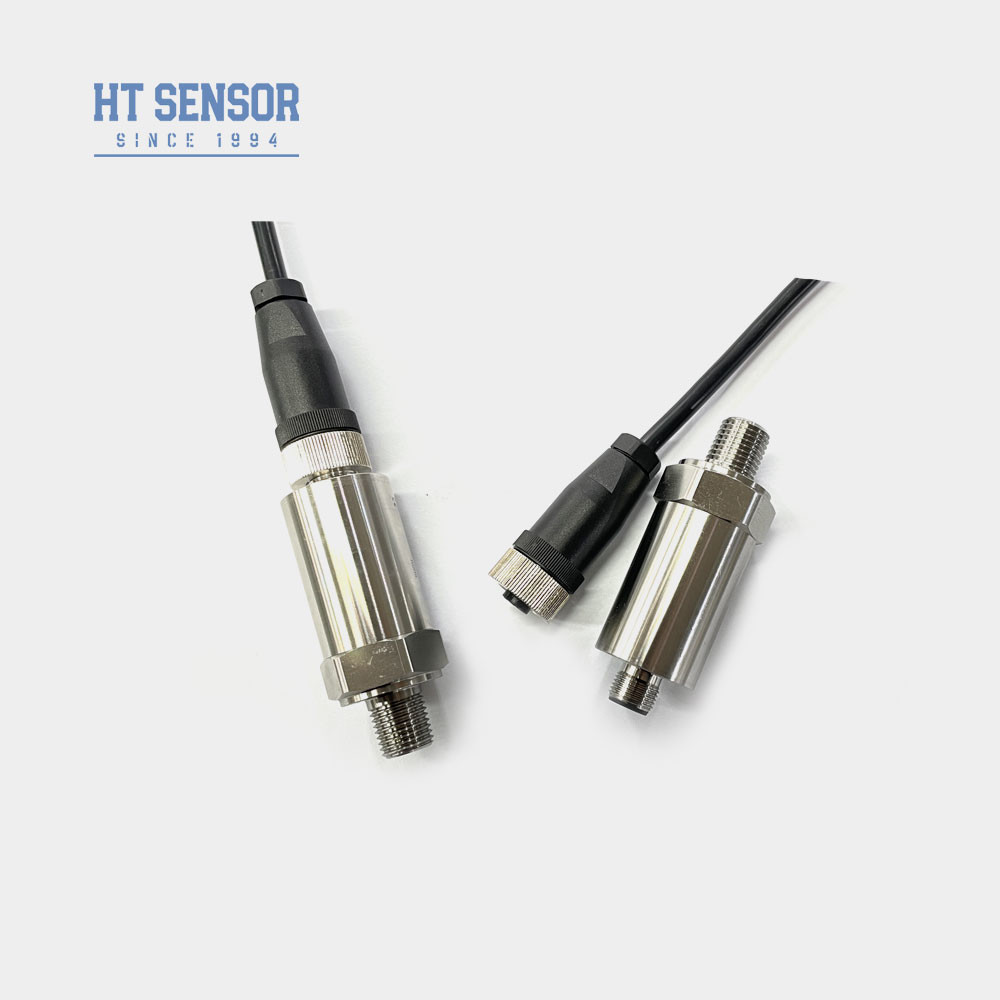

6. M12-connector;
7. OEM, ODM, maatwerk dienst beschikbaar;
Toepassingenvan een mini-druktransmittersensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
| Prestatieparameters van een mini-druktransmittersensor: | |
|---|---|
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Voorbeelden van selectie |
| Besteltips |
1Bij het selecteren van een product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
3Om de betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar geaard zijn.
4. Kabel Zonder kabel standaard. Drie materialen zijn beschikbaar indien nodig. Als er geen speciale instructies zijn, kunnen polyethyleen kabel materialen worden gebruikt.Gelieve het in het bestelformulier te specificeren.
5In geval van speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en vermeld dit in de bestelling.
| Bestelgidsvan een mini-druktransmittersensor | |||||||||
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen..
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
