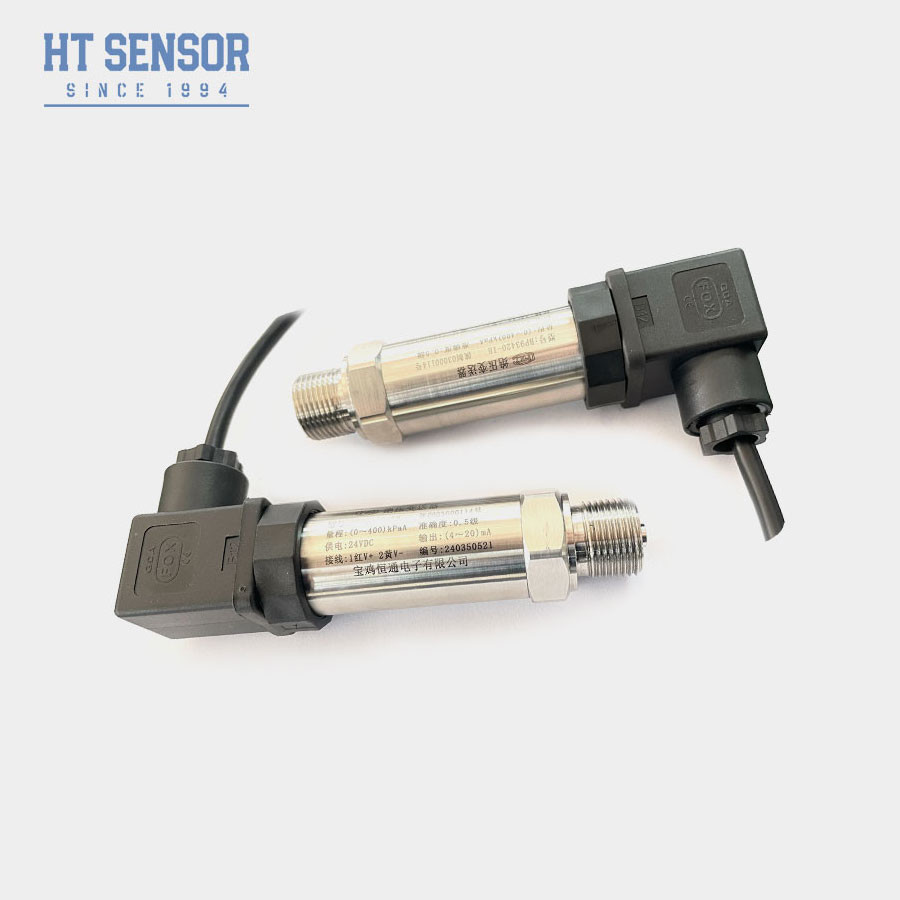

BP157 Twee draden druktransmittersensor 4-20 MA Diffuse siliciumdruksensor
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | Drukbereik: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| Markeren |
4-20 MA Druktransmittersensor,Diffuus siliciumdruksensor,Twee draden druktransmitter sensor |
||
Product Description
BP157 Druktransmitter
Invoering van drukgevoelige sensor:
BP157 diffuse siliciumdrukzenderwerkt volgens het fundamentele principe van het omzetten van mechanische druk in elektrische signalen door middel van het piezoresistieve effect in silicium,het verstrekken van nauwkeurige en betrouwbare drukmetingen voor een breed scala aan toepassingen
Productkenmerken:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2. IP65 beschermingsniveau roestvrijstalen structuur
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
Toepassingen:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
Prestatieparameters:
| Meetbereik | 0kPa ~ 10kPa...10MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Exia IICT6 |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
Tips voor het bestellen:1. Drukbereik: Specificeer het vereiste drukbereik dat de omvormer moet meten. Zorg ervoor dat het het volledige bereik van druk die in uw toepassing wordt verwacht, dekt om onnauwkeurigheden of schade te voorkomen.
2. Nauwkeurigheidsvereiste: Bepaal het nauwkeurigheidsniveau dat nodig is voor uw toepassing. Verschillende omvormers bieden verschillende niveaus van nauwkeurigheid, dus kies er een die aan uw specifieke vereisten voldoet.
3. Uitgangssignaal: Beslis over het type uitgangssignaal dat vereist is, zoals spanning, stroom of digitale uitgang (bijv. 4-20mA, 0-5VDC, SPI).Zorg voor compatibiliteit met uw bestaande systeem of apparatuur voor het verzamelen van gegevens.
4. Drukpoortconfiguratie: Kies de juiste drukpoortconfiguratie op basis van uw installatievereisten, zoals draadtype, grootte en oriëntatie (bijv. NPT, BSP, spoeldiafragma).
5. Elektrische aansluiting: Geef het type elektrische aansluiting aan dat nodig is, zoals de kabellengte, het type aansluiting en de pinconfiguratie.
6Omgevingsomstandigheden: rekening houden met de bedrijfsomgeving, waaronder temperatuur, vochtigheid en blootstelling aan corrosieve of gevaarlijke stoffen.Kies een omvormer met geschikte milieubeschermingsnormen (e).g., IP65, IP67) om de betrouwbaarheid en levensduur te waarborgen.
7. Montageopties: Bepaal hoe de transducer in uw toepassing wordt gemonteerd, of het nu gaat om directe montage, beugelmontage of integratie in een bedieningspaneel.Zorg voor compatibiliteit met uw installatie.
8. Certificaties: Controleer of de omvormer voldoet aan de relevante industriestandaarden en certificeringen (bv. CE, RoHS, ISO) die vereist zijn voor uw toepassing of wettelijke vereisten.
9. Levertyd en beschikbaarheid: vraag naar levertyd en productbeschikbaarheid om tijdige levering voor uw project of productieschema te garanderen.
Technische ondersteuning: Vraag de fabrikant of leverancier om hulp als u vragen heeft of hulp nodig heeft bij het kiezen van de juiste
10Zij kunnen deskundig advies en begeleiding geven om ervoor te zorgen dat u een weloverwogen beslissing neemt.
Bestelgids:
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
Q: Bent u een fabrikant?
A: Ja, we zijn professionele sensor fabrikant meer dan 29 jaar!
K: Kun je OEM-service accepteren?
A: Ja, we kunnen uw bedrijfsinformatie en logo op onze sensoren zetten.
V: Mag ik uw distributeur zijn?
A: Ja, we zijn op zoek naar distributeurs in de overzeese markt.
V: Wat is uw doorlooptijd?
A: Normaal gesproken 7-10 dagen. Voor hoeveelheid boven 100pcs, heb je extra 3-5 werkdagen nodig.
