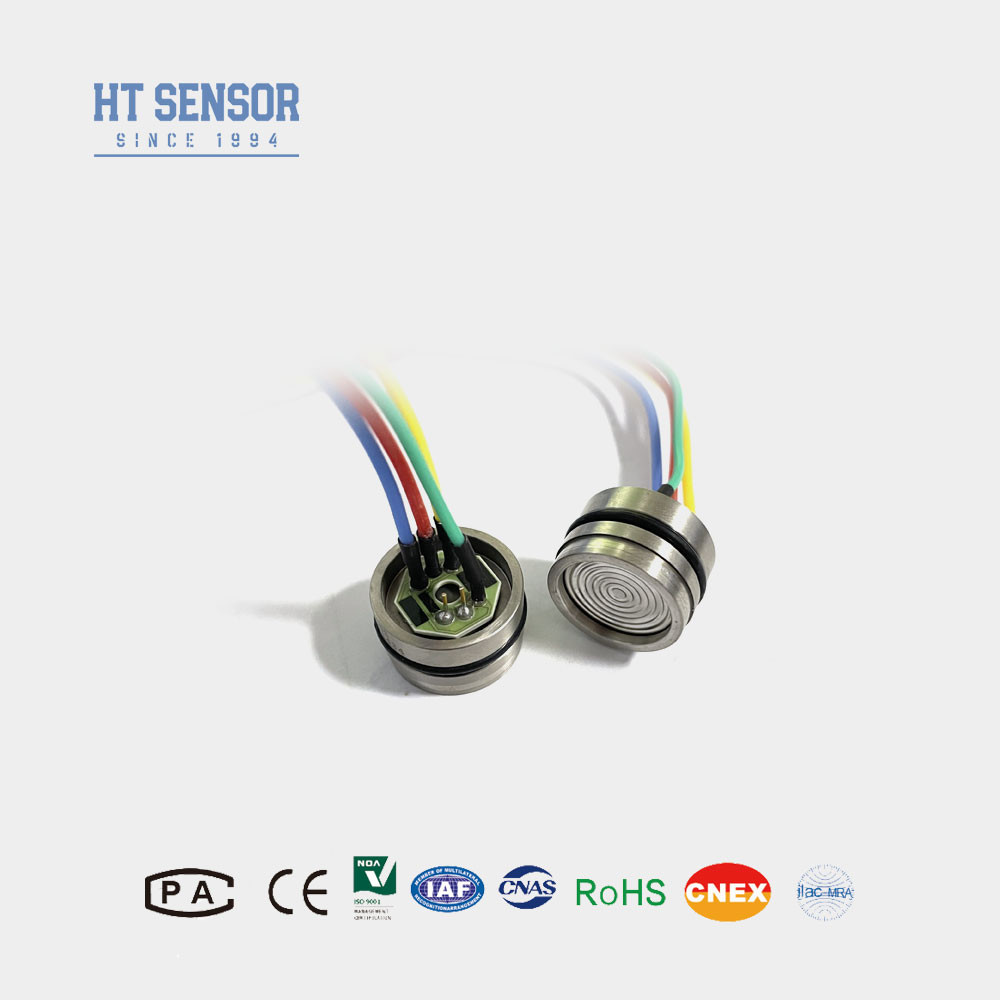

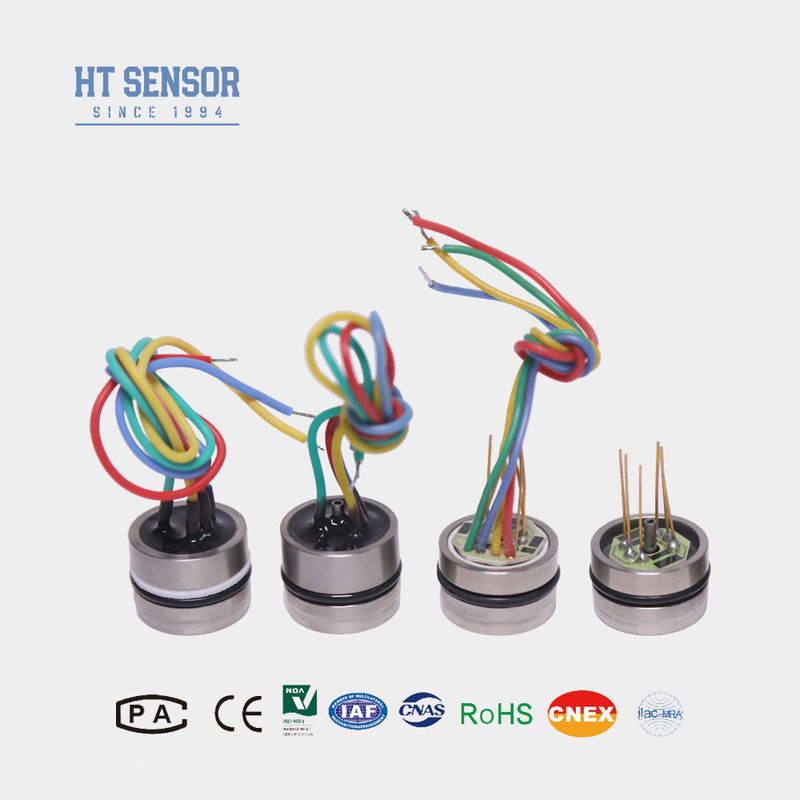

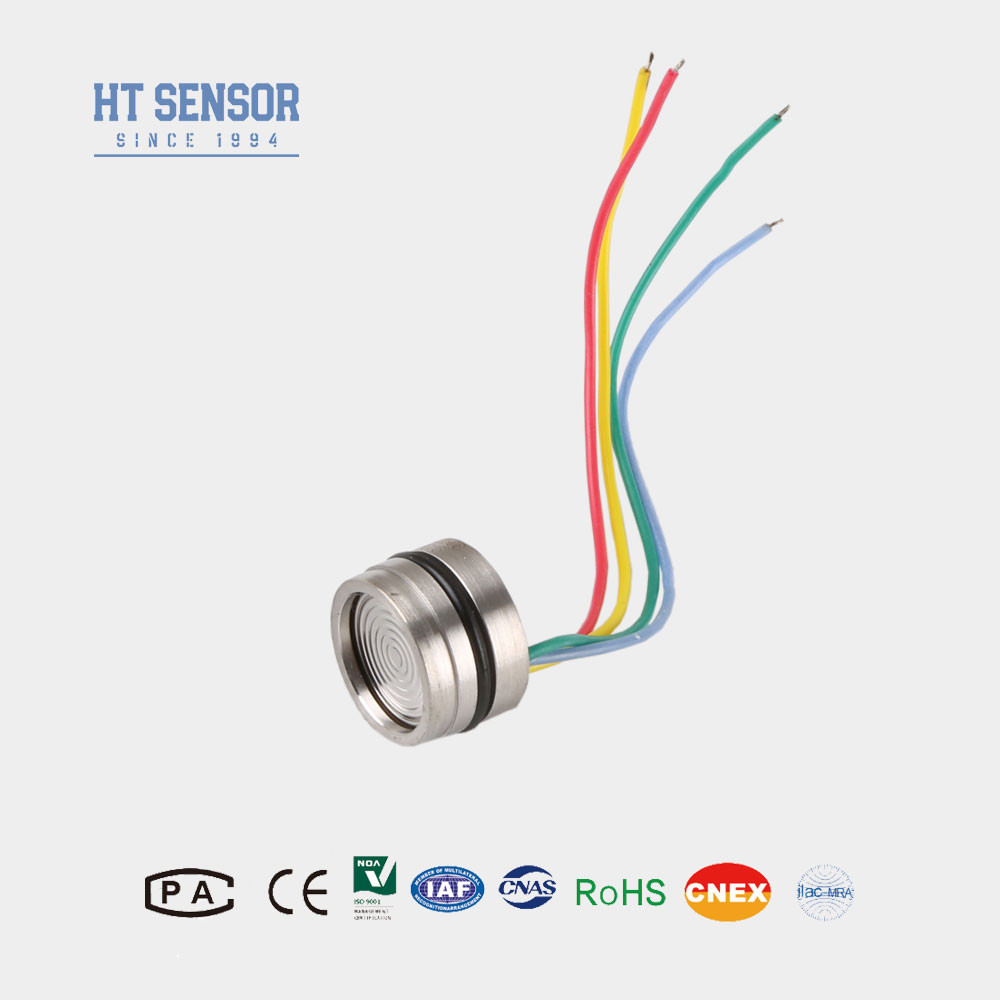

HT19V Silicium Piezoresistieve Druksensor
Introductie van silicium druksensor:
HT19V gebruikt zeer stabiele diffunderende siliciumelementen, waardoor het een betrouwbare silicium piezoresistieve druksensor is. Door een isolerend diafragma en siliconenolie te gebruiken, kan de sensor de druk van vloeistoffen en gassen nauwkeurig meten, wat precieze resultaten oplevert. De constante spanningsvoeding compenseert de temperatuurdrift van het product, wat de impact van temperatuurveranderingen aanzienlijk vermindert. De brede toepassing in luchtcompressoren en koelsystemen maakt het een waardevolle aanwinst in verschillende industrieën.
Product Eigenschappen van silicium druksensor:
1. Het dikke filmcircuit wordt gebruikt voor temperatuurcompensatie en nulpuntcorrectie.
2. Hoge betrouwbaarheid, goede stabiliteit.
3. Constante spanningsvoeding, de standaarduitgang.
Toepassingen van silicium druksensor:
1. Geschikt voor het meten van corrosieve gas- en vloeistofdruk, compatibel met 316 l roestvrij staal
2. Gebruikt in procesbesturingssystemen om de druk te bewaken en te regelen.
3. Vaak gebruikt in koelsystemen en drukmeting van luchtcompressoren.
Elektrische prestaties van silicium druksensor:
1. Voeding: ≤10VDC
2. Common Mode Voltage Output: 50% van de ingang (typisch)
3. Ingangsimpedantie: 4KΩ~20KΩ
4. Uitgangsimpedantie: 2.5KΩ~6KΩ
5. Elektrische aansluiting: 100 mm hogetemperatuur draad, lintkabel
| Prestatieparameters van silicium druksensor:. |
| Meetbereik |
Gauge(G) |
10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa |
| Absoluut(A) |
100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA |
| Verzegeld(S) |
3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS |
| |
Typ |
Max |
Eenheid |
| Non-lineariteit |
±0.15 |
±0.3 |
%F.S |
| Herhaalbaarheid |
0.05 |
0.1 |
%F.S |
| Hysteresis |
0.05 |
0.1 |
%F.S |
| Nulpuntverschuiving Uitgang |
0±1 |
0±2 |
mV |
| Volledige Schaal Uitgang |
≤20KPa |
50±1 |
50±2 |
mV |
|
| ≥35kPa |
100±1 |
100±2 |
mV |
|
| Nulpuntverschuiving Temp. Drift |
≤20KPa |
±1 |
±2.5 |
%F.S |
|
| ≥35kPa |
±0.8 |
±1.5 |
%F.S |
|
| Volledige Schaal Temp. Drift |
≤20KPa |
±1 |
±2 |
%F.S |
|
| ≥35kPa |
±0.8 |
±1.5 |
%F.S |
|
| Gecompenseerde Temp. |
≤20KPa |
0~50 |
ºC |
|
| ≥35kPa |
0~70 |
ºC |
|
| Bedrijfstemperatuur |
-20~80 |
ºC |
|
| Opslagtemperatuur |
-40~125 |
ºC |
|
| Toelaatbare Overbelasting |
Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa |
|
|
| Barstdruk |
5X de volledige schaal |
|
|
| Lange termijn stabiliteit |
0.2 % |
F.S/Jaar |
|
| Diafragma Materiaal |
316L |
|
|
| Isolatieweerstand |
≥200MΩ 100VDC |
|
|
| Trillingen |
Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz |
|
|
| Schok |
100g,11ms |
|
|
| Reactietijd |
≤1ms |
|
|
| O-ring Afdichting |
Nitrile rubber of Fluoro rubber |
|
|
| Vulling Medium |
Siliconenolie |
|
|
| Gewicht |
~28g |
|
|
| De parameters worden getest onder de volgende omstandigheden: 10V @ 25ºC |
|
| Omtreksconstructie van silicium druksensor |
| <3.5MPaS |
 |
≥3.5MPaS
<40MPaS |
 |
| ≥40MPaS |
 |
| Elektrische aansluiting en compensatie van silicium druksensor |
|
|
1. Tijdens de montage moet aandacht worden besteed aan de coördinatie tussen de kerngrootte en de behuizing van de zender om de vereiste dichtheid te bereiken.
2. Zorg er bij het monteren van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om schade aan de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten speciale instructies worden verstrekt bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensordiafragma met uw handen of scherpe voorwerpen om vervorming of perforatie van het diafragma en schade aan de kern te voorkomen.
5. Houd de drukaansluiting van de gauge-drukker open voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve media in de negatieve drukkamer van de gauge-drukker komen.
6. Als er een wijzigingspin is, volg deze dan volgens het daadwerkelijke productlabel ter referentie.
