Flanged Flush Diaphragma Druk sensor DN25 Piezoresistive Drukzender
Product Details
| Model nr.: | BP93420-IIIFL | Stroomvoorziening: | 9-36VDC |
|---|---|---|---|
| uitput: | 4-20mA met LCD-LED-display | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Bereik: | 0-35kpa~20Mpa | Structuretype: | Flussen van het diafragma druk sensor |
| Metingsmedium: | Vloeistof, gas, dranklijm enzovoort. | nauwkeurigheidsgraad: | 00,5% |
| IP-classificatie: | IP65 | Aanpassing: | Beschikbaar voor OEM en ODM |
| Markeren |
Flanged flush diafragma druk sensor,Flitsend diafragmaspanningssensor DN25,Vloeibare piezoresistieve druktransmitter |
||
Product Description

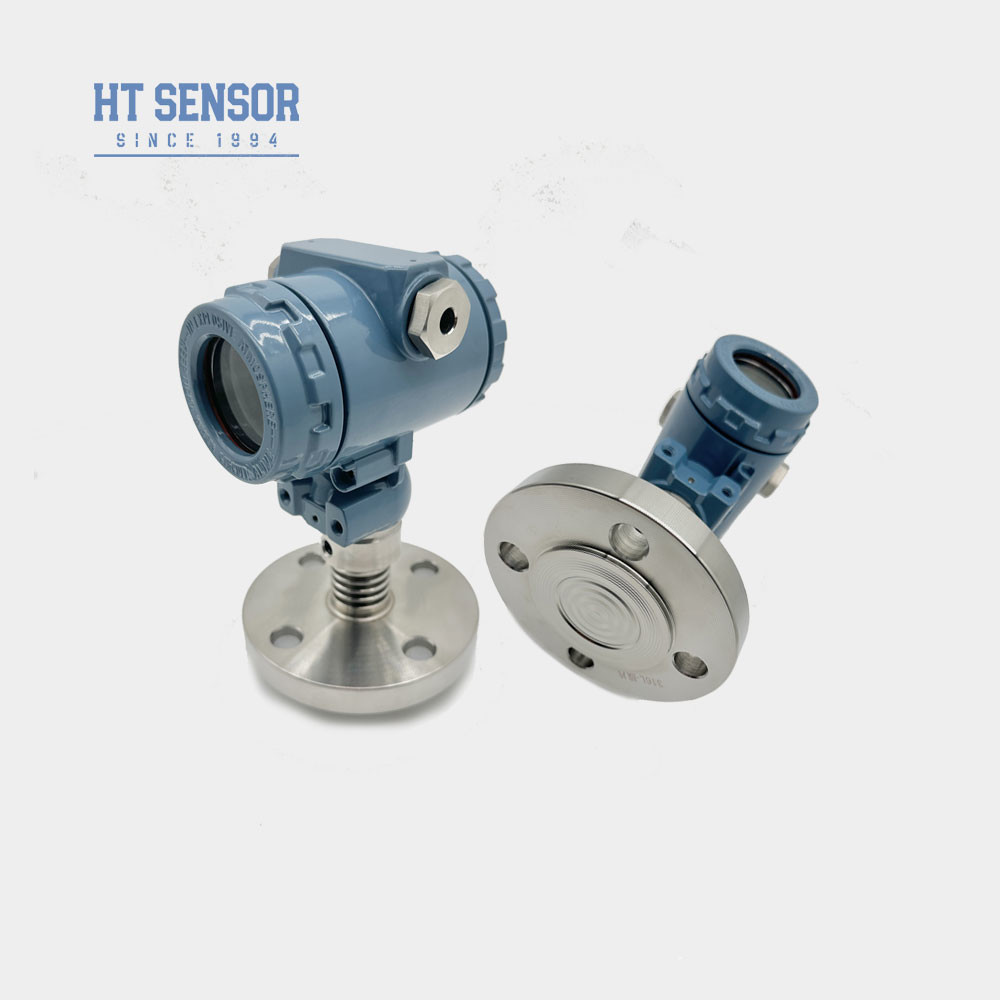

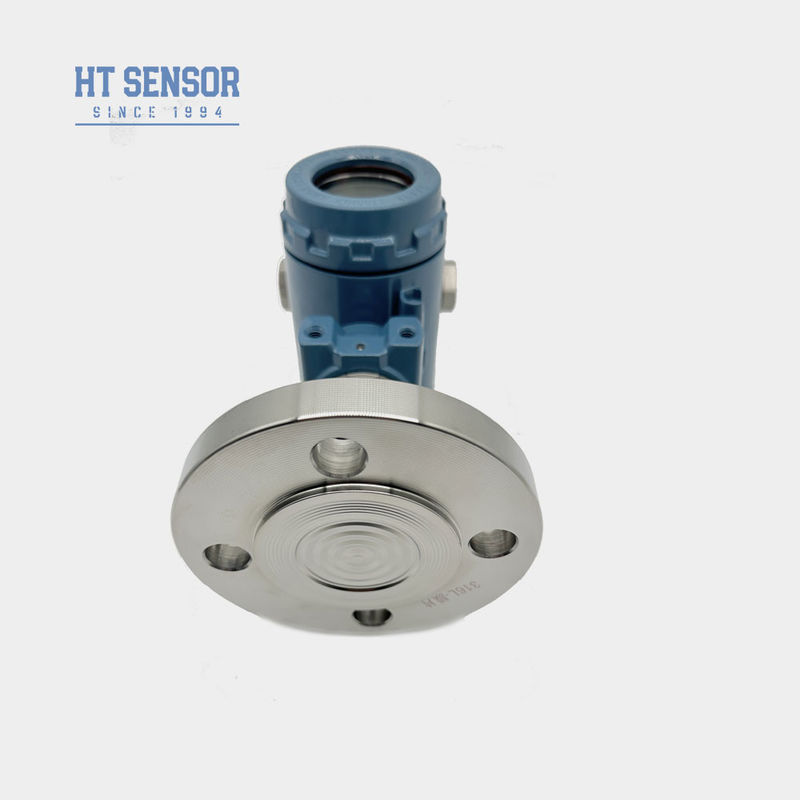

Piezoresistieve druktransmitter Flush Diafragma Druk sensor DN25 Flanged Diafragma sensor
BP93420-IIIFL-druktransmitter
Invoering van een druksensor voor het diafragma:
De BP93420-III-FL-drukzender maakt gebruik van de met olie gevulde kern van de HT-serie van siliciumresistieve folie als signaalmetingselement.De procesverbinding neemt direct lassen van 316L isolatie diafragma en overeenkomstige flens om de nauwkeurigheid van de drukmeting te waarborgenDe op maat gemaakte warmtezuiger kan zich aanpassen aan hoge temperaturen.Het signaalverwerkingscircuit in de roestvrijstalen behuizing zet het sensorsignaal om in een standaard uitgangssignaalHet gehele product is onderworpen aan rigoureuze tests en verouderingsscreening van componenten, halffabrikaten en eindproducten, waardoor een stabiele en betrouwbare prestatie wordt gewaarborgd.
| Prestatieparameters | |
| Meetbereik | - 100 kPa... 0 kPa 35 kPa... 1 MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70°C ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20°C tot 80°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 4 kg |
Productkenmerken vanmet een druksensor voor het diafragma:
- 1. Breed meetbereik,verschillende drukinterface-opties
- 2Verscheidene uitgangssignaalopties
- 3. Verstelbare nul- en volle schaal
- 4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen
Toepassingen vanmet een druksensor voor het diafragma:
- Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
- Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking.
- Gebruikt in de papier- en chemische industrie, evenals voor het niveau van rioolwater en drank.
| Uitgangssignaal ofmet een druksensor voor het diafragma | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Tips voor het bestellenfmet een druksensor voor het diafragma |
- 1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
- 2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
- 3Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
- 4Om de betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voedingsbron betrouwbaar zijn geaard.
- 5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
- 6De standaardkabellengte is 1,5 m en er zijn drie soorten materialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in het bestelformulier.
- 7In geval van bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en vermeld dit in de bestelling.
| Bestelgids vanmet een druksensor voor het diafragma | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen en vragen vaneen druksensor voor het diafragma:
1. V: Wat zijn de kenmerken van uw met een druksensor voor het diafragmaZenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
