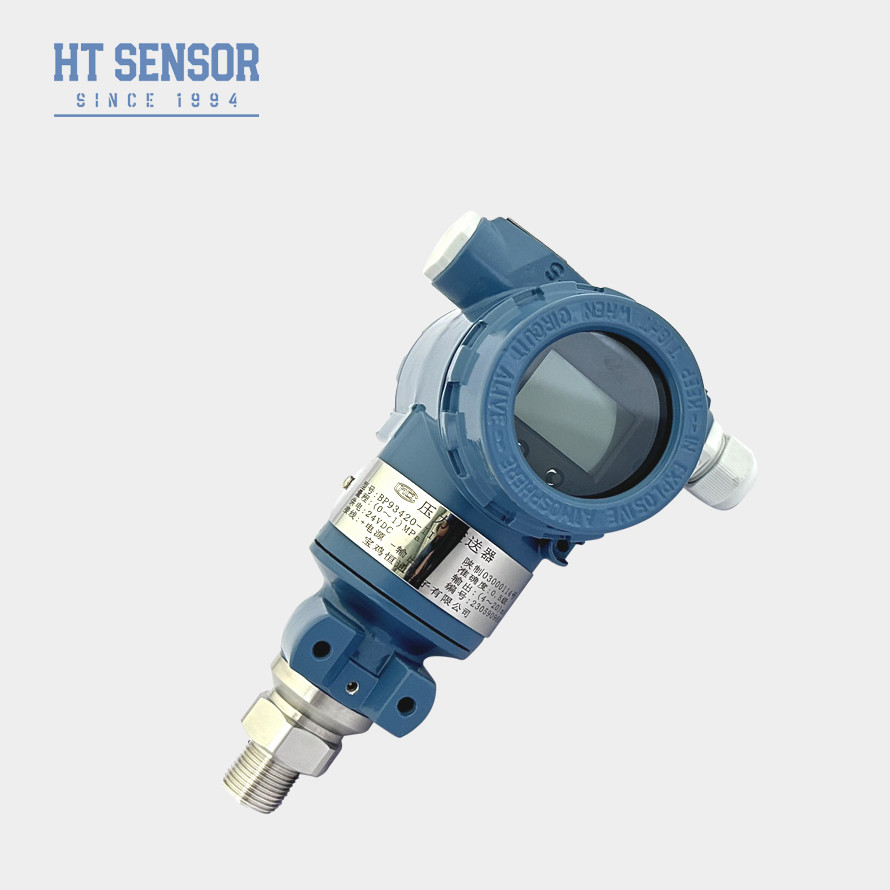

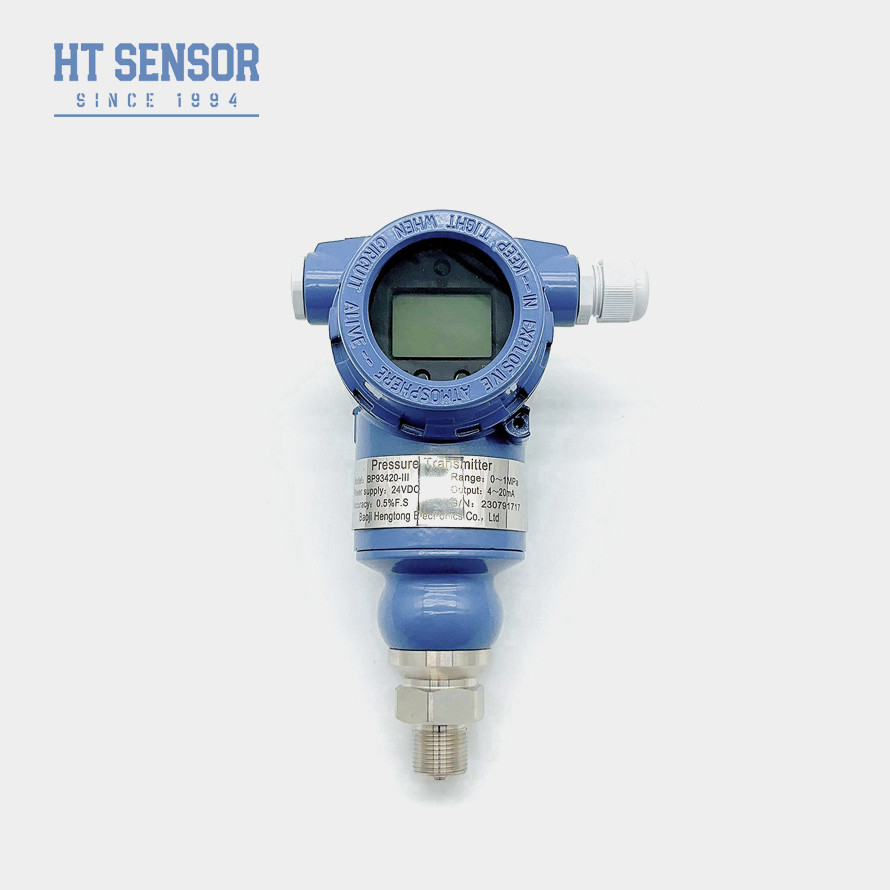

BP93420-IIIIndustriële druksensoren
Inleiding vanIndustriële druksensoren:
BP93420-III Industriële druksensor zender bestaat uit een druksensor module en een intelligente schakelplaat.meting van het diafragma detectie circuit, temperatuursensor en temperatuurcompensatiecircuit.Het intelligente circuitbord bestaat uit een microcomputercontroller en een perifere schakeling om de omzetting van druksignalen in elektrische signalen te voltooien. In de industrie gebruikt voor het meten van de druk van vloeistoffen, gassen of dampen.
ProductkenmerkenvanIndustriële druksensoren:
1Een breed meetbereik, uiteenlopende drukinterfacevormen en IP65-beschermingsniveau.
2Verscheidene uitgangssignaalvormen, verstelbaar en weer te geven.
3Verstelbaar nulpunt en volle schaal.
4De kern maakt gebruik van hoog-precisie en high-performance diffuse siliciumpiezoresistieve druksensoren.
ToepassingenvanIndustriële druksensoren:
1Geschikt voor het meten van de druk van niet corrosieve gassen en vloeistoffen in 316L roestvrij staal.
2Petroleum, chemie, metallurgie, energie en hydrologie.
3. Drukmeting en -regeling in harde industriële omgevingen.
4Gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters vanIndustriële druksensoren |
| Meetbereik |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
≤ ± 0,1% FS |
| Hysteresis |
≤ ± 0,1% FS |
| Langetermijnstabiliteit |
±0,1% F.S./Jar (typisch) ±0,2% F.S./Jar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
Aluminiumlegering |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie |
IP65 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~ 1,2 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| RS485 communicatieprotocol |
3.6 ~ 30V / batterij |
4 draden |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
6. Kabel is niet standaard meegeleverd. Wanneer ondersteunende kabellijnen vereist zijn: indien er geen speciale instructies zijn, kunnen polyethyleen kabelmaterialen worden gebruikt.Gelieve het in het bestelformulier te specificeren.
7In geval van speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en vermeld dit in de bestelling.
| Bestelgids |
| BP93420XX |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IB |
Algemene druktransmitter |
IX |
Toon druktransmitter |
| IE |
Schokbestendige luchtvaartdrukzender |
IIC/III |
Industrial General/ Display Druktransmitter |
| Indien |
Vochtdichte drukzender |
IIE/IIIE |
Algemene/displaydruktransmitter |
| IN |
Airconditioning speciale drukzender |
|
|
| IC |
Hoogtemperatuurdruktransmitter |
|
|
| IQ/IQT |
Grote diafragma/hoogtemperatuurdruktransmitter |
|
|
| |
Meetbereik |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid, uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3Wat is uw productiecapaciteit?
A: Onze productiefaciliteit kan tot 30.000 druksensor-zenders per maand produceren, dus we zijn goed uitgerust om aan de behoeften van grootschalige bestellingen te voldoen.Het wordt aanbevolen om vooraf contact op te nemen met ons verkoopteam om een soepel productie- en leveringsschema te garanderen..
4V: Wat is de algemene doorlooptijd?
A: Standaardmodel 5 tot 8 werkdagen.
5. V: Hoe wordt het product geprijsd? Zijn er kortingen?
A: Concurrerende prijzen, kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantieperiode van uw product?
A: Onze garantieperiode is 24 maanden na levering, en wij zullen uw vraag binnen 24 uur na de verkoop beantwoorden.afstandsbediening via het pc-netwerk op elk moment.is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, remote instructie door PC netwerk isaltijd beschikbaar.
