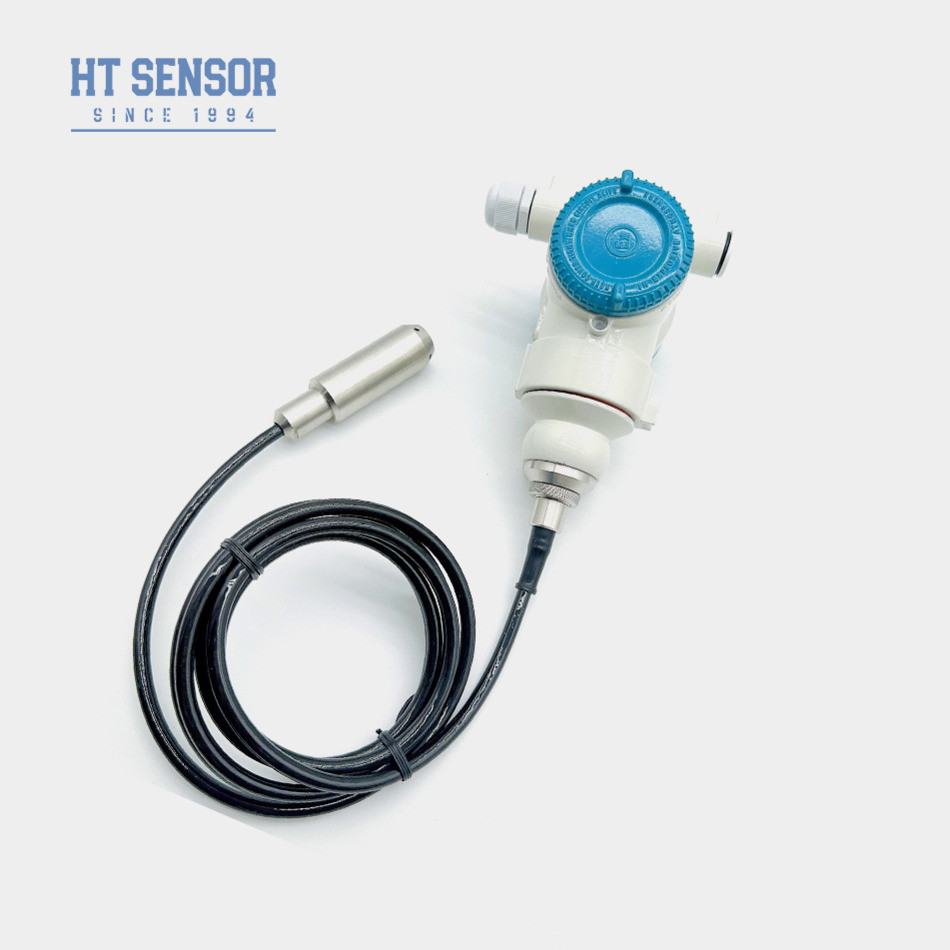

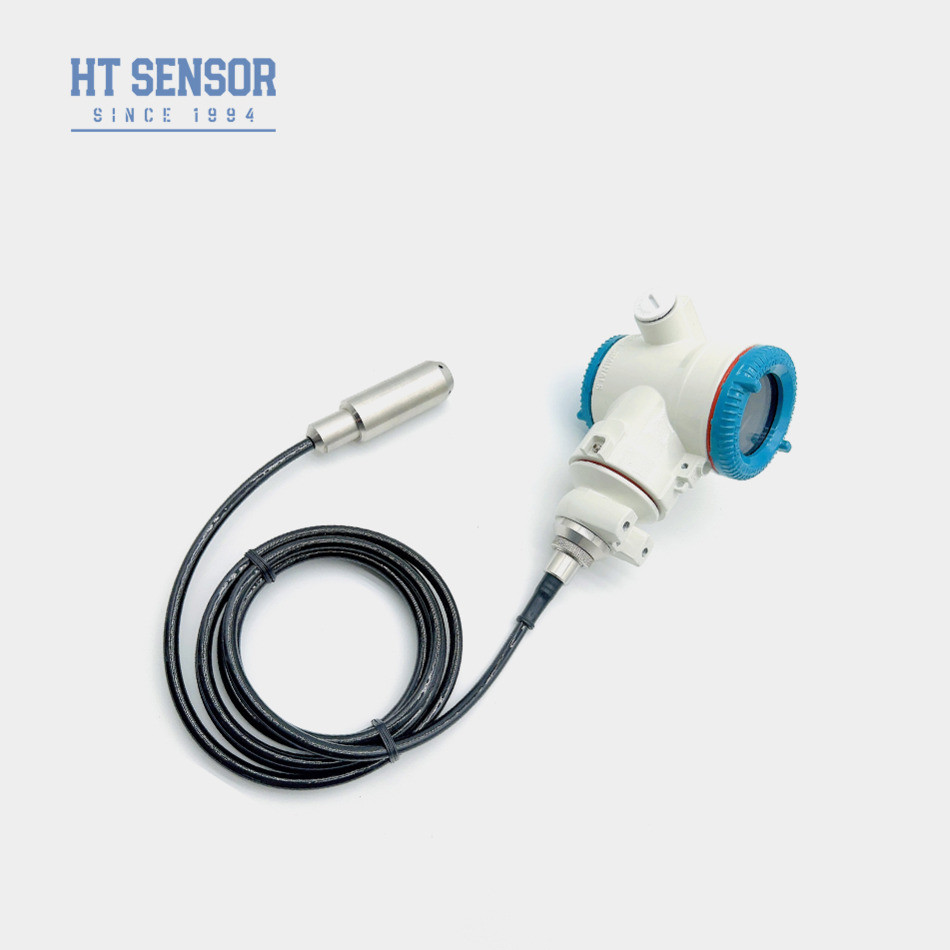

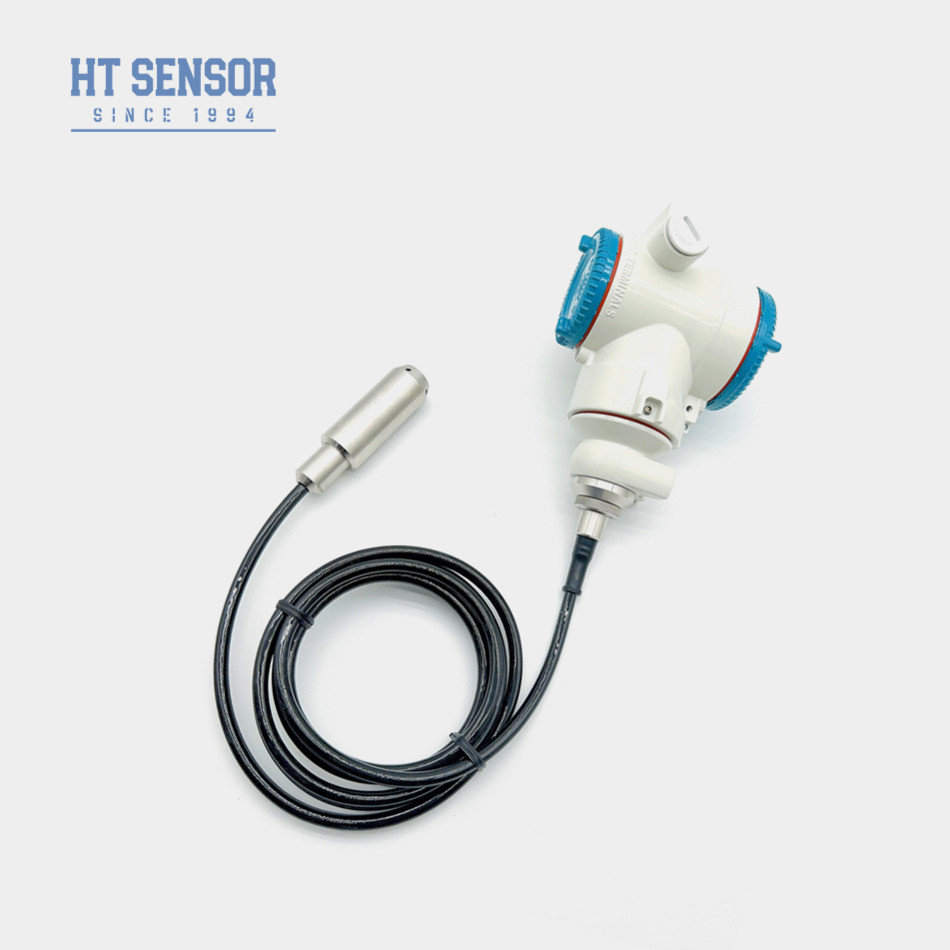

BHZ93420-III Slimme waterdruksensor voor digitale meting van het waterpeil RS485
Product Details
| Model nr.: | BHZ93420-III | Precisiteit: | ≤ 0,5% F.S. |
|---|---|---|---|
| Drukbereik: | 0-1m-400 H2O | Aanpassing: | OEM/ODM |
| Kabel: | PE, PU, PTFE | Diafragmamateriaal: | 316L roestvrij staal |
| Netto gewogen: | 1.6KG | Type: | Silicium piezoresistief type |
| Structuurontwerp: | Inputtype | IP-classificatie: | IP68 |
| Markeren |
BHZ93420-III Slimme waterdruksensor,RS485-druksensor voor het meten van het waterpeil,Digitale druksensor voor waterstandsmeting |
||
Product Description
BHZ93420-III 3051 Gegote aluminiumlegering RS485 Digitale waterniveaus-zender
B.HZ.93420III.Lvloeistof niveauTverlosser
Inleidingvan een waterniveau-zender:
De BHZ93420-III is ontworpen met een hoge-precisie piezoresistieve siliciumdruk sensor als signaal meetelement.De sensor meet de statische drukMet het HART-communicatieprotocol wordt digitale signaaloverdracht en tweerichtingscommunicatie bereikt.met inbegrip van analoge en digitale signalen, waardoor het zeer veelzijdig en aanpasbaar is aan verschillende systeemvereisten.
Productkenmerkenvan een waterniveau-zender:
1.HART-communicatieprotocoluitgang, met weergave mogelijkheid
2.Hoge nauwkeurigheid en uitstekende stabiliteit
3.Explosiebestendige classificatie: ExiaIICT6
4.Hoog beschermingsniveau, IP68
5.PE-, PTFT-, PU-kabels beschikbaar
Toepassingenvan een waterniveau-zender:
1.compatibel met 316LSS, niet-corrosieve vloeistoffen
2.Monitoring van het waterniveau in verschillende toepassingen zoals rioolwater, industrieel en gemeentelijk water, watertanks, putten, rivieren, zeewater, meren, enz.
3.Monitoring van het niveau van diesel, brandstof en andere olietank
Prestatieparameters:
| Meetbereik | 0~10m...400m |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 2X nominale bereik |
| Precisiteit @ 25oC | ±0,1% (typisch) ±0,2% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,15% F.S/jaar (max.) |
| Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Werktemperatuur | -20 tot 80 °C |
| Bergingstemperatuur | -30°C tot 100°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Schok | 100 g |
| Huismateriaal | gegoten aluminium, roestvrij staal 1Cr18Ni9Ti |
| Materiaal van het diafragma | 316L roestvrij staal |
| Isolatieweerstand | >=100MΩ@100VDC |
| Explosiebestendige classificatie | ExiaIICT6 |
| Beschermingscategorie | IP68 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~1,6 kg (zonder kabel) |
| Kabelmateriaal | Polyethyleen, polyurethaan, PTFE-kabel |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 ¢ 20 mA met Hart | 15 ̊30VDC | 2 draden |
| Ontwerp van de structuur | |
|
2088 |
|
| 3051A | |
| 3051 | |
| Elektrische aansluiting | ||||
|
4-20mA - Ik heb het gedaan. |
1 | V+ | Rood |
| 2 | V- | Geel | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - Ik heb het gedaan. |
1 | V+ | Rood |
| 2 | V- | Geel | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - Ik heb het gedaan. |
1 | V+ | Rood |
| 2 | V- | Geel | ||
| 3 | GND | |||
| 4 | NC | |||
| Voorbeelden van selectie |
Tips voor het bestellen:
1Zorg ervoor dat het gemeten medium tijdens de selectie compatibel is met de productonderdelen die ermee in contact komen.
2De dichtheid van het gemeten medium moet worden gespecificeerd.
3Voor sterke elektromagnetische of radiofrequente storingen, geef u de details aan ons bedrijf en vermeld deze in de bestelling.
4Om de betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
De orde Gids:
| BHZ93420 | Code | Ontwerp van de structuur | ||||||||
| III. | Intelligente vloeistofniveauzender | |||||||||
| Meetbereik | 0~10m...400m | |||||||||
| Code | Stroomvoorziening | |||||||||
| D1 | 24VDC | |||||||||
| Code | Uitgangssignaal | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCmetHde kunst | |||||||
| Code | Elektrische aansluiting | |||||||||
| B4 | 2088 met weergave | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Code | Druktype | |||||||||
| G | Gewichtsdruk | |||||||||
| Een | Absolute druk | |||||||||
| S | Verzegelde referentiedruk | |||||||||
| Code | Kabelmateriaal | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
Om u de meest geschikte sensor aan te bevelen, geeft u ons hieronder de informatie.
1Werktemperatuur: -40 °C tot 125 °C.
2Testbereik?
3Uitgang: 4-20mA, RS485 of andere?
4- Schroef: G1/4, 1/4NPT, R1/4, M20*1.5?
5Elektrische aansluiting: Hirschmann, Packard, directe leiding?
6- Bestelhoeveelheid: ?
