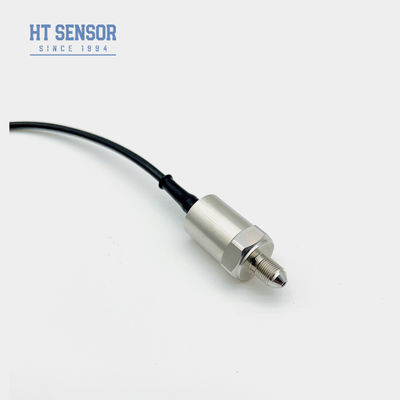

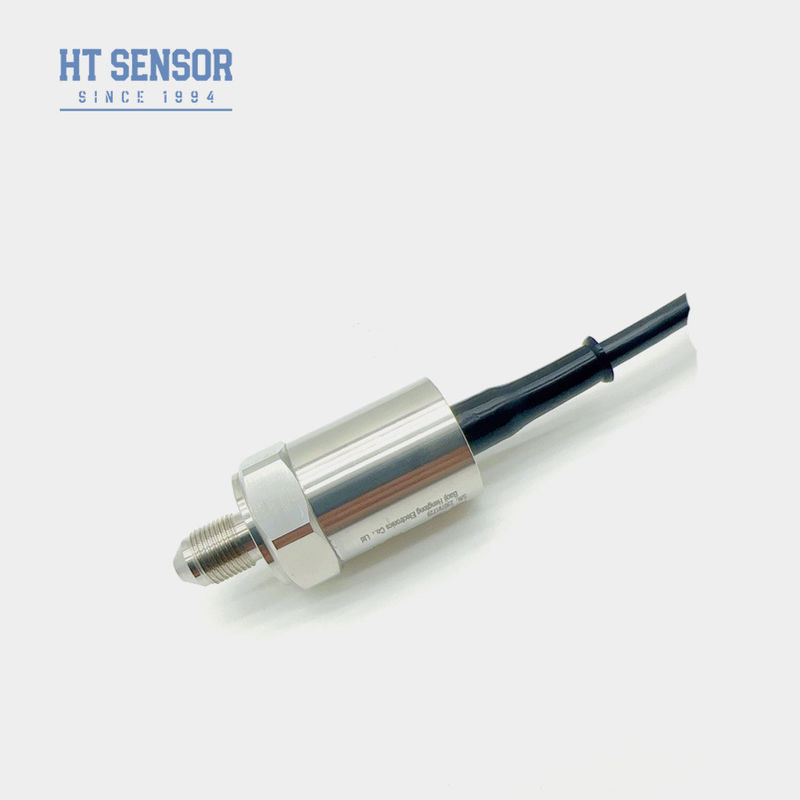

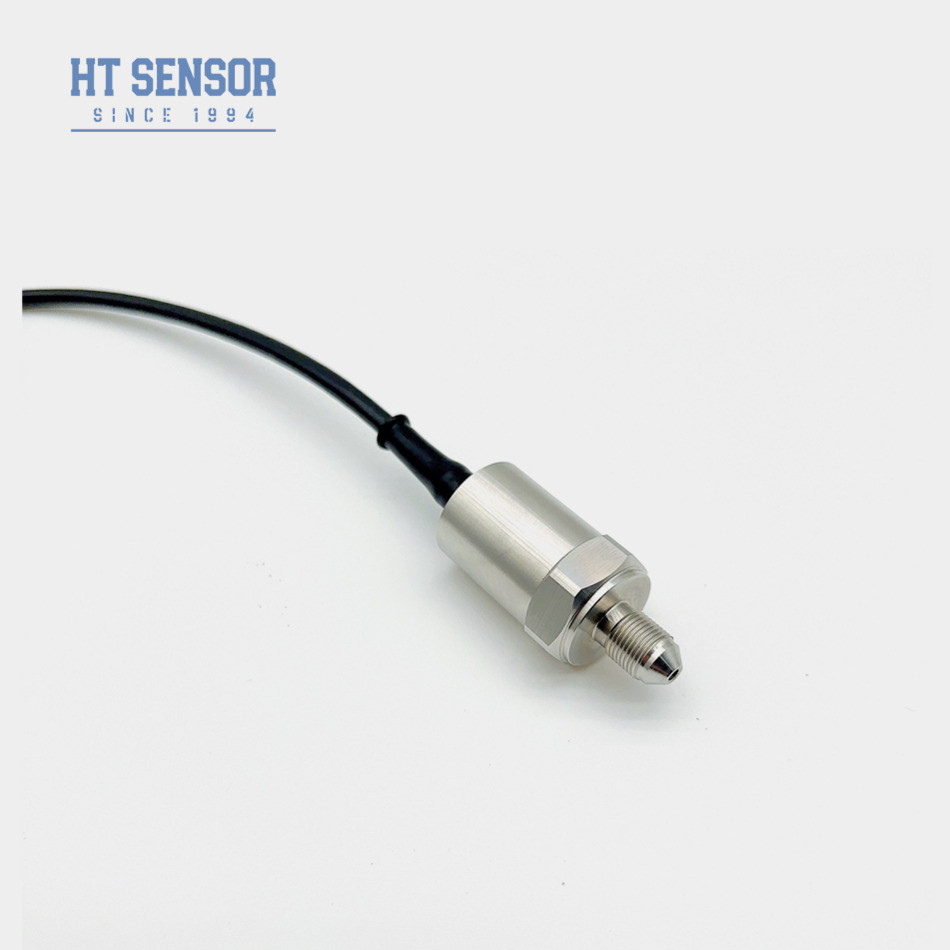

BP9325 Industriële druksensor MV Signal Silicon Piezoresistive druksensoren
Product Details
| Model nr.: | BP9325 Industriële druksensor | Huismateriaal: | Roestvrij staal |
|---|---|---|---|
| Werktemperatuur: | -20℃ aan +80℃ | Stroomvoorziening: | 10V/1,5mA |
| Drukbereik: | 0-100MPa | IP-classificatie: | IP65 |
| Signaaluitgang: | mV | Type verbinding: | M12 schakelaar |
| Garantie: | 2 jaar | Type: | Diffuus silicium piezoresistief |
| Markeren |
BP9325 Industriële druksensor,Industriële druksensor MV-signaal 1,5mA |
||
Product Description
Invoering van industriële druksensoren:
BP9325 silicium piezoresistive druk sensor is een zeer stabiel diffus siliconDe differentialdruk van het gemeten medium wordt overgedragen aandoor middel van een 316L isolatie-diafragma en siliconen olie.Het gebruik van de piezoresistieve werking van het diffuse silicium, het bereikt het doelmetingen van de druk van vloeistoffen en gassen
Productkenmerkenmet een breedte van niet meer dan 50 mm,:
1Het maakt gebruik van geavanceerde technologie en 316L roestvrij staal behuizing, met materialen
2. zoals voltitanium en Hastelloy-diafragma
3. Gebruikt dikke film circuits voor temperatuur compensatie en nulpunt correctie
4. Hoge betrouwbaarheid, herhaalbaarheid en stabiliteit
Toepassingenmet een breedte van niet meer dan 50 mm,:
1Geschikt voor het meten van de druk van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. wordt toegepast in industriële processen op locatie zoals aardolie, chemische,metallurgie, elektriciteitsopwekking en hydrologie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4. Hydraulische en pneumatische bedieningssystemen
5. Procescontrole
Basisvoorwaardemet een breedte van niet meer dan 50 mm,:
1Stroomvoorziening: ≤2mADC (typische waarde 1,5mADC)
2Inputimpedantie: 2,5 KΩ~6 KΩ
3Uitgangsimpedantie:2.5KΩ~6KΩ
4Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Prestatieparameters: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Type | Maximaal | Eenheid | |||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 0,1 kg | ||||
| De parameters worden getest onder de volgende omstandigheden: constante stroom van 1,5 mA en omgevingstemperatuur van 25°C | |||||
Om u de meest geschikte sensor aan te bevelen, geeft u ons hieronder de informatie.
1Werktemperatuur: -40 °C tot 125 °C.
2Testbereik?
3Uitgang: 4-20mA, RS485 of andere?
4- Schroef: G1/4, 1/4NPT, R1/4, M20*1.5?
5Elektrische aansluiting: Hirschmann, Packard, directe leiding?
6- Bestelhoeveelheid: ?
