24V 0,1% F.S. Sanitaire druktransmitter Smart Flat Diaphragm Pressure Sensor
Product Details
| Model nr.: | BP93420-IIIQT | Drukbereik: | - 100kPa... 0kPa ~ 35kPa...3.5MPa |
|---|---|---|---|
| Genauigheidsgraad: | ≤ 0,5% F.S. | Stabiliteit op lange termijn: | +-0,1% F.S./Jaar ((Type.) |
| Weergavekarakteristiek: | 2.4kHz | Huismateriaal: | aluminiumlegering |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Kerntype: | Piezoresistieve silicondruksensoren |
| Metingsmedium: | Vloeistof, gas, olie | IP-classificatie: | IP65 |
| Markeren |
0.1% F.S. Sanitaire drukzender Smart,24V sanitaire drukzender Smart,24V Flat Diaphragma Druk Sensor |
||
Product Description

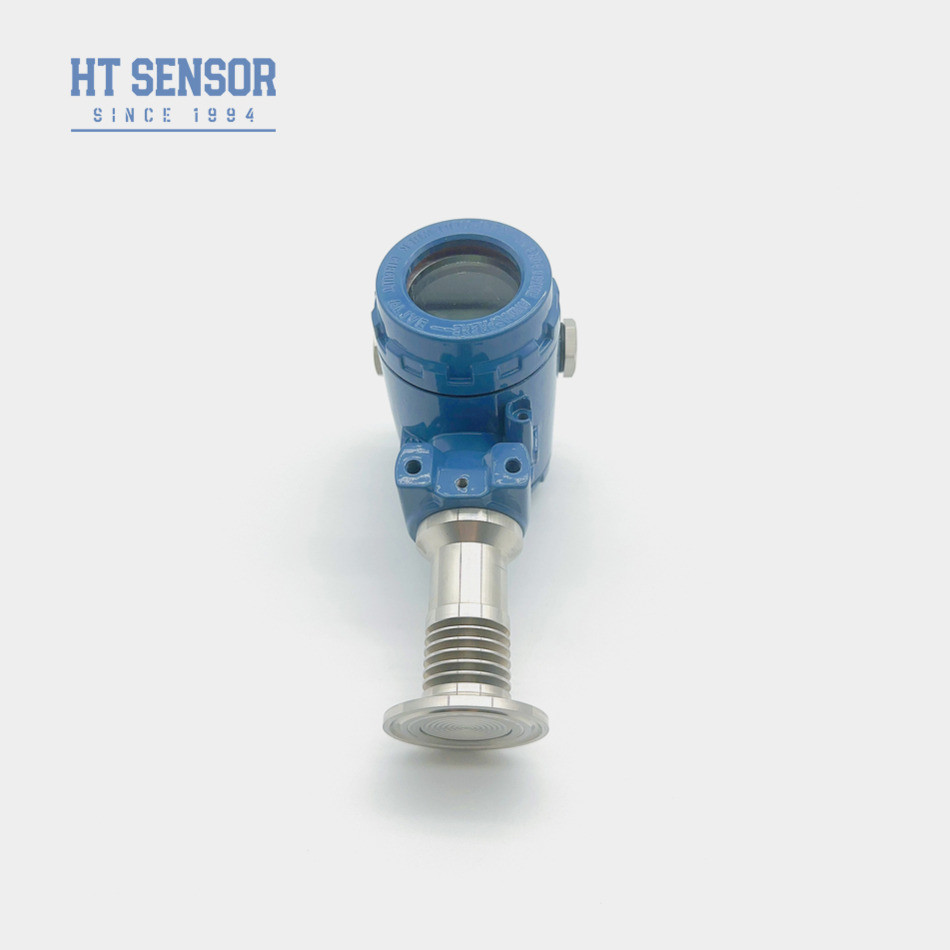

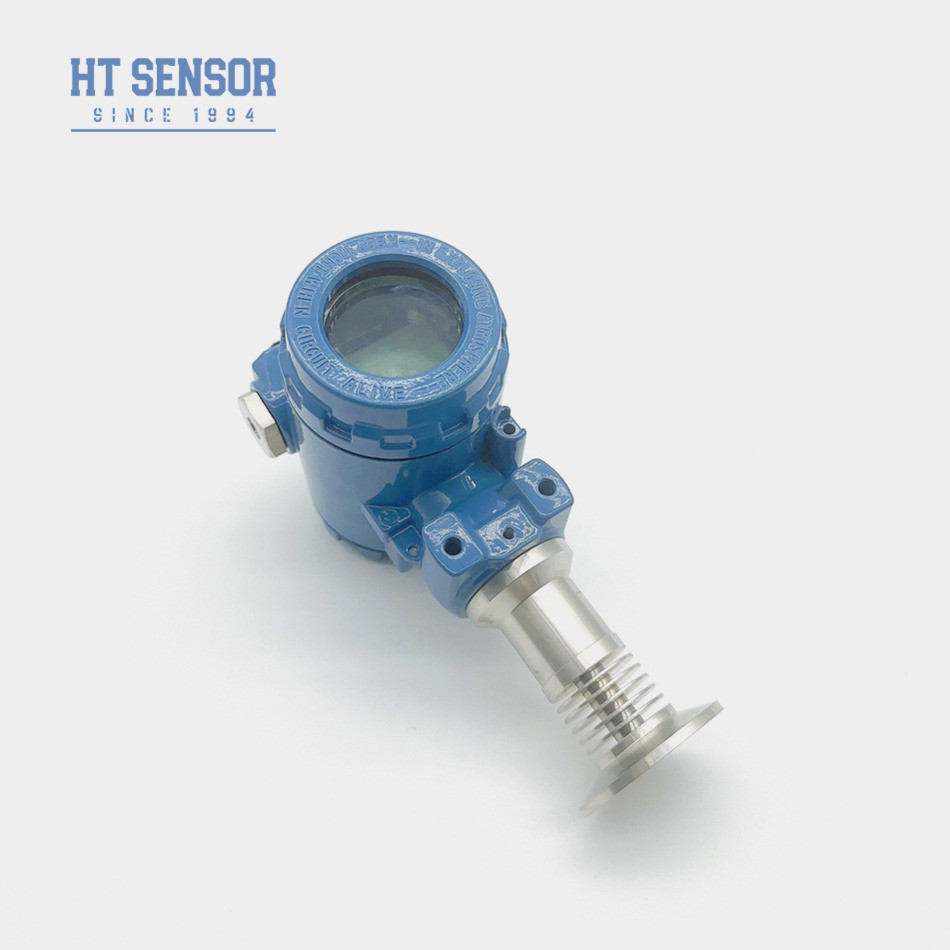

24V 0,1% F.S. Sanitaire slimme drukzender Flat diafragma druk sensor

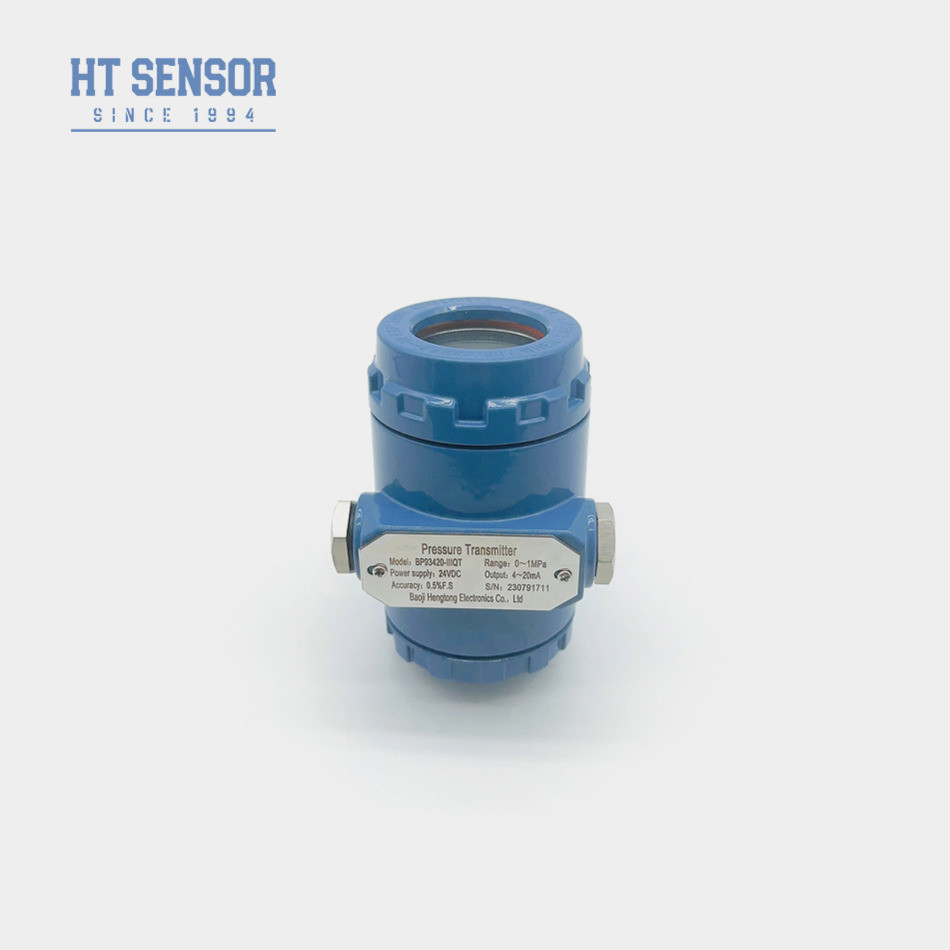

BP93420-IIIQT Druktransmitter
Inleiding vanSlim.Druksensor:
De BP93420-IIIQT-drukzender is uitgerust met een met olie gevulde kern van silicium van de HT-serie, die als signaalmetingselement dient.Het is ontworpen met een volledig metalen spoeldiafragma en maakt gebruik van direct lassen met de procesverbindingHet product is uitgebreid getest om een stabiele en betrouwbare prestatie te garanderen.effectief voorkomen van problemen zoals drukgatblokkering veroorzaakt door kristalliserende media.
Productkenmerkenvan SmartDruksensor:
1. Breed meetbereik,verschillende drukinterface-opties
2Verscheidene uitgangssignaalopties
3. Verstelbare nul- en volle schaal
4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen
Toepassingenvan SmartDruksensor:
1De druktransmitter is ontworpen om de druk van niet-corrosieve gassen en vloeistoffen te meten met behulp van 316L.
2Het wordt vaak gebruikt in de medische, biofarmaceutische en voedselhygiëne industrie voor steriele verwerkingstoepassingen.
3Deze zender is ook nuttig in de papier- en chemische industrie, evenals voor het meten van het niveau van het afvalwater en de druk van de drankenblikken.Het kan worden gebruikt in hydraulische en pneumatische besturingssystemen voor nauwkeurige drukmeting en -controle.
| Prestatieparameters | |
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.

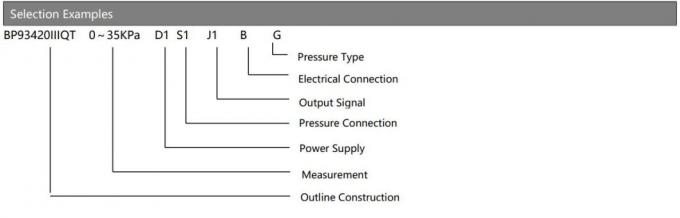

| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||

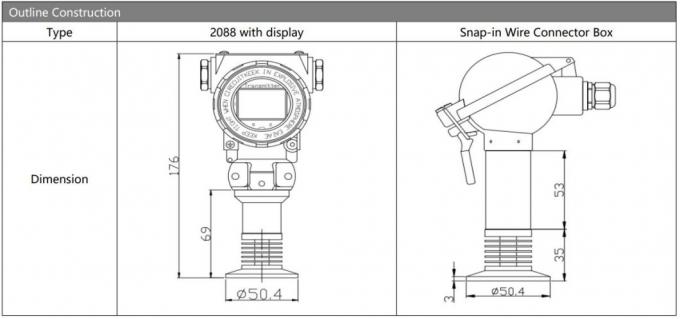

| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

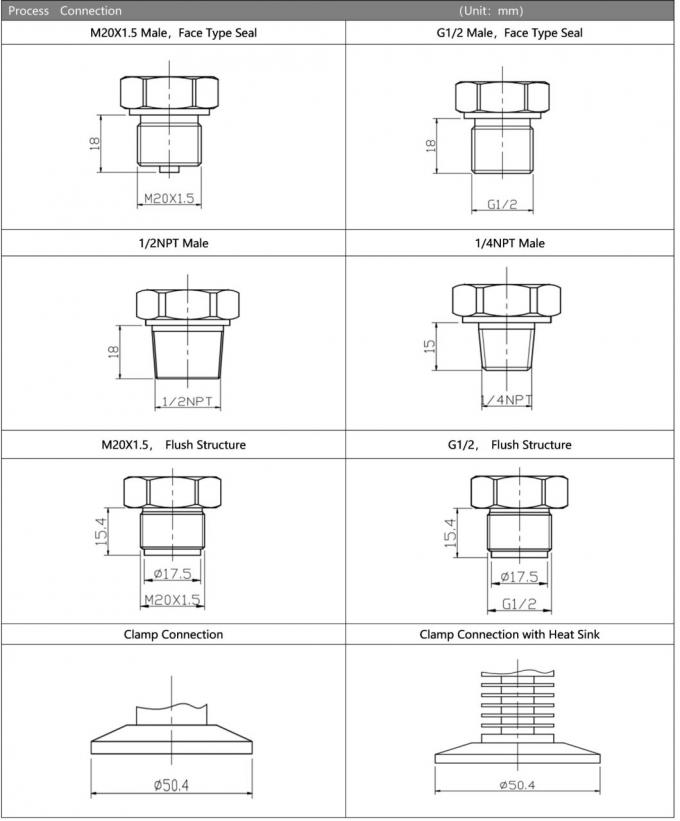

| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
V: Wat zijn de belangrijkste kenmerken van uw druksensor-zenders?
A: Onze druksensortransmitters staan bekend om hun hoge precisie, duurzaamheid en uitzonderlijke prestaties.
V: Kan ik een specifieke specificatie voor de zenders aanvragen?
A: Ja, we leveren OEM en ODM diensten om aan speciale specificaties te voldoen.
V: Wat is uw productiecapaciteit voor druksensortransmitters?
A: Onze productiefaciliteiten hebben een maandelijkse productiecapaciteit van maximaal 30.000 stuks.
V: Wat is de typische levertijd voor uw producten?
A: Voor standaardmodellen is de levertijd meestal 5 tot 8 werkdagen.
V: Hoe worden uw producten geprijsd?
A: Wij bieden concurrerende prijzen voor onze producten en bieden kortingen voor bulkorders of langetermijnpartnerschappen.
V: Wat is de garantieperiode voor uw producten?
A: Onze producten worden geleverd met een garantieperiode van 24 maanden vanaf de verzenddatum.
