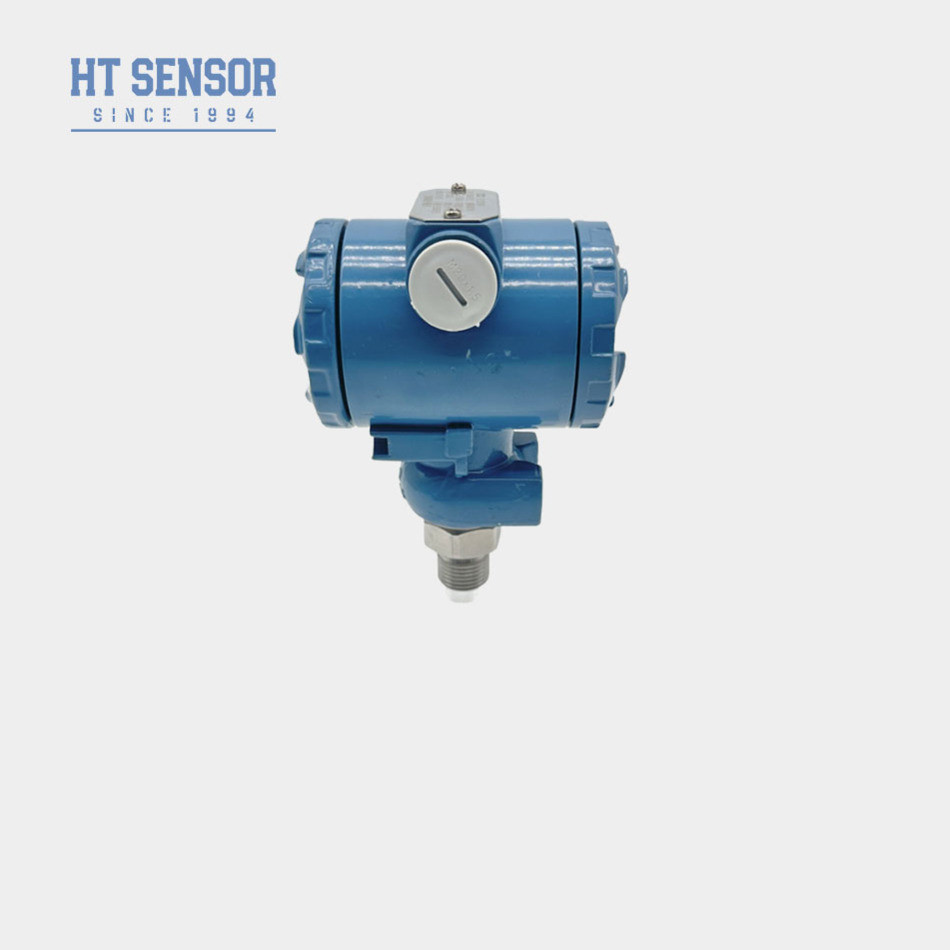

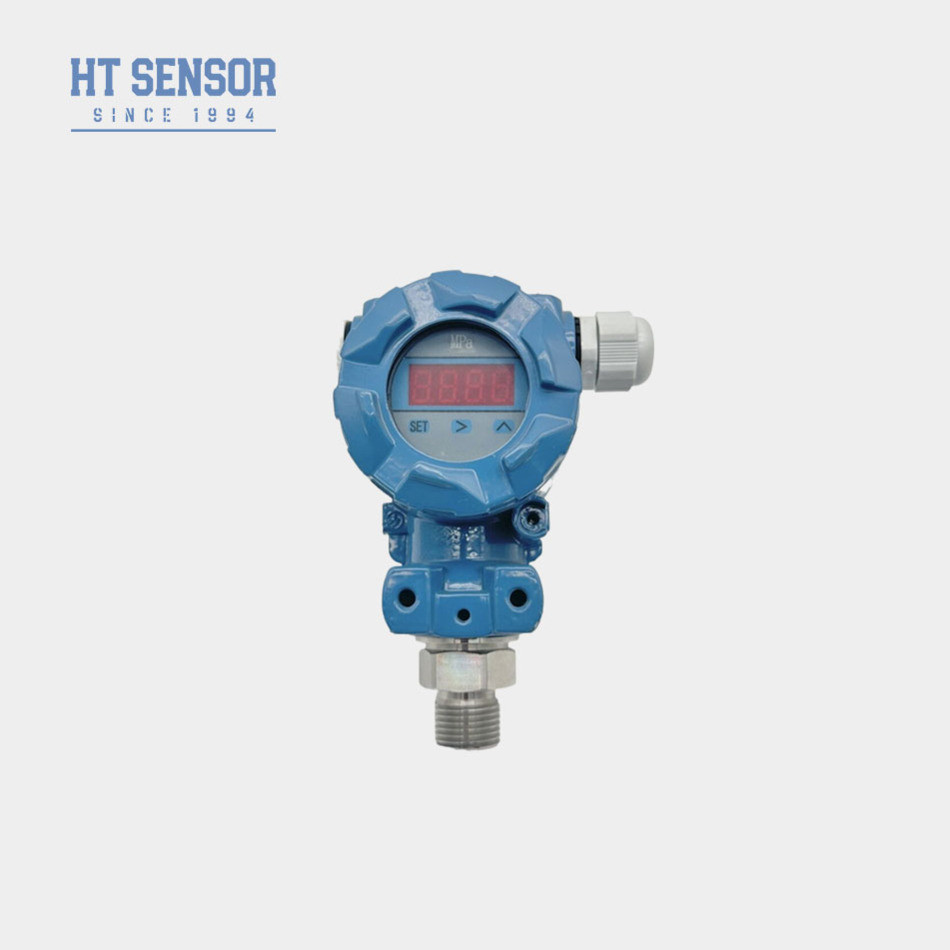

BP93420-III slimme drukzender
Invoering van slimme drukzender:
De BP93420III-drukzender maakt gebruik van een met olie gevulde kern met silicium piezoresistive isolatie van de HT-serie als signaalmetingselement.Het sensorsignaal wordt vervolgens verwerkt door een circuit dat het omzet in een standaard uitgangssignaalOm een betrouwbare prestatie te garanderen en de storingen te minimaliseren, wordt het product in elke fase van de productie, met inbegrip van componenten, halffabrikaten, onderworpen aan strenge tests en verouderingsscreening.en eindproductenDe drukinterface van de zender is in verschillende vormen ontworpen om aan diverse vereisten en toepassingen te voldoen.
Productkenmerkenvan een slimme drukzender:
1Een breed meetbereik en uiteenlopende drukinterfaces
2Verscheidene uitgangssignaalvormen, verstelbaar en weer te geven
3. Verstelbaar nulpunt en volle schaal
4De kern maakt gebruik van hoog-precisie en high-performance diffuse siliciummet een vermogen van meer dan 50 W
Toepassingenvan een slimme drukzender:
1Ontworpen voor het meten van de druk van niet-corrosieve gassen en vloeistoffen met behulp van 316L roestvrij staal.
2. Ideaal voor industrieën zoals aardolie, chemie, metallurgie, energie en hydrologie.
3Geschikt voor drukmeting en -controle in harde industriële omgevingen.
4. Kan worden gebruikt in hydraulische en pneumatische regelsystemen voor nauwkeurige drukmeting en -controle.
| Prestatieparameters van slimme drukzender |
| Meetbereik |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
≤ ± 0,1% FS |
| Hysteresis |
≤ ± 0,1% FS |
| Langetermijnstabiliteit |
± 0,1% F.S./Jar (typisch) ± 0,2% F.S./Jar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
van gietijzer |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex db IIC T6 Gb |
| Beschermingscategorie |
IP65 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~ 1,2 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| RS485 communicatieprotocol |
3.6 ~ 30V / batterij |
4 draden |
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids |
| BP93420XX |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IB |
Algemene druktransmitter |
IX |
Toon druktransmitter |
| IE |
Schokbestendige luchtvaartdrukzender |
IIC/III |
Industrial General/ Display Druktransmitter |
| Indien |
Vochtdichte drukzender |
IIE/IIIE |
Algemene/displaydruktransmitter |
| IN |
Airconditioning speciale drukzender |
|
|
| IC |
Hoogtemperatuurdruktransmitter |
|
|
| IQ/IQT |
Grote diafragma/hoogtemperatuurdruktransmitter |
|
|
| |
Meetbereik |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen:
V: Wat zijn de belangrijkste kenmerken van uw druksensor-zenders?
A: Onze druksensortransmitters staan bekend om hun hoge precisie, uitstekende prestaties en duurzaamheid.
V: Kan ik speciale specificaties vragen voor de zenders?
A: Ja, ons team van ingenieurs kan onze producten aanpassen aan uw unieke vereisten.
V: Wat is de typische levertijd?
A: Voor standaardmodellen bedraagt de levertijd meestal 5-8 werkdagen.
V: Hoe worden uw producten geprijsd?
A: Onze producten zijn concurrerend geprijsd en we bieden kortingen voor bulkorders of langetermijnpartnerschappen.
V: Wat is de garantie voor uw producten? En hoe zit het met de service na verkoop?
A: Onze producten hebben een garantie van 24 maanden na verzending.en we bieden ook afstandsonderwijs via PC netwerk wanneer nodig.
