OEM 4-20mA+Hart druk sensor Smart LCD Digital Display Druk sensor 36VDC
Product Details
| Model nr.: | BP93420-3051 | Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
|---|---|---|---|
| Genauigheidsgraad: | 00,5% F.S. 0,25% F.S. | Kracht: | 12-36Vdc |
| Output: | 4-20mA blik met HART | Gewicht: | ~ 1,2 kg |
| Druktype: | Meting, absolute druk, verzegelde druk | HS-code: | 9026201090 |
| Structuretype: | slimme drukzender | Metingsmedium: | Vloeistof, gas, olie |
| Markeren |
OEM 4-20mA+Hart druk sensor,Hart druk sensor Smart 36VDC,Digitaal LCD-druksensor 36VDC |
||
Product Description

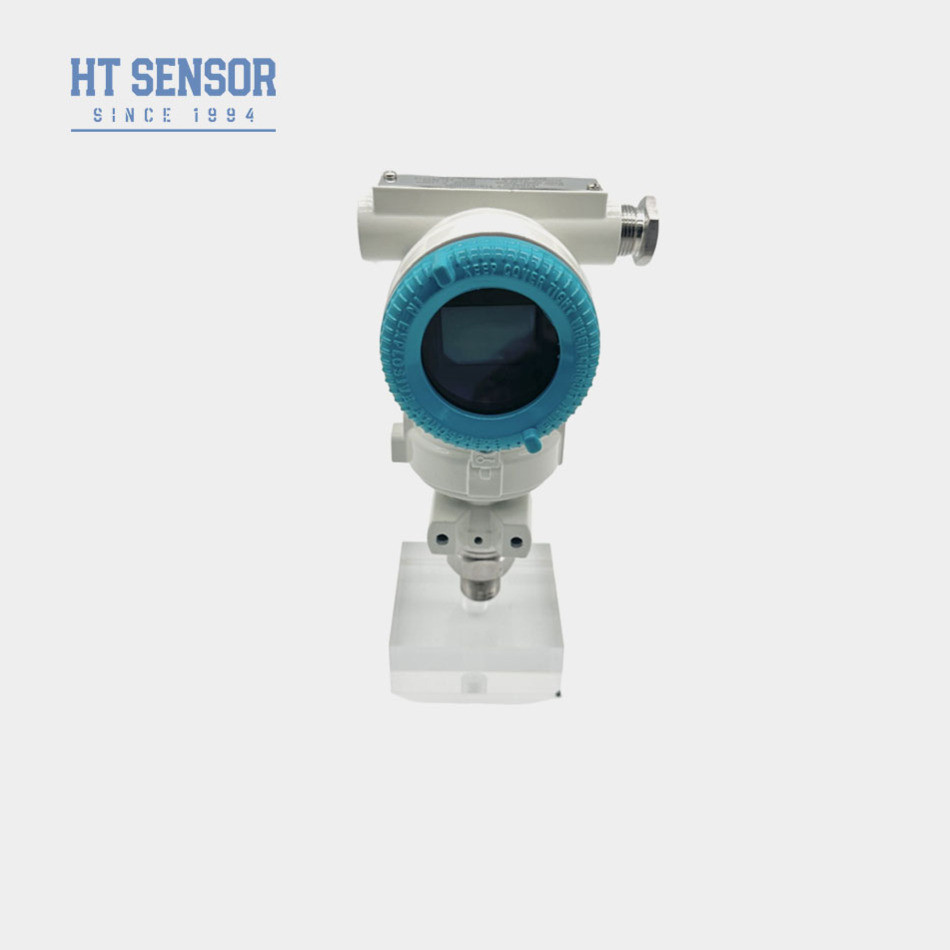

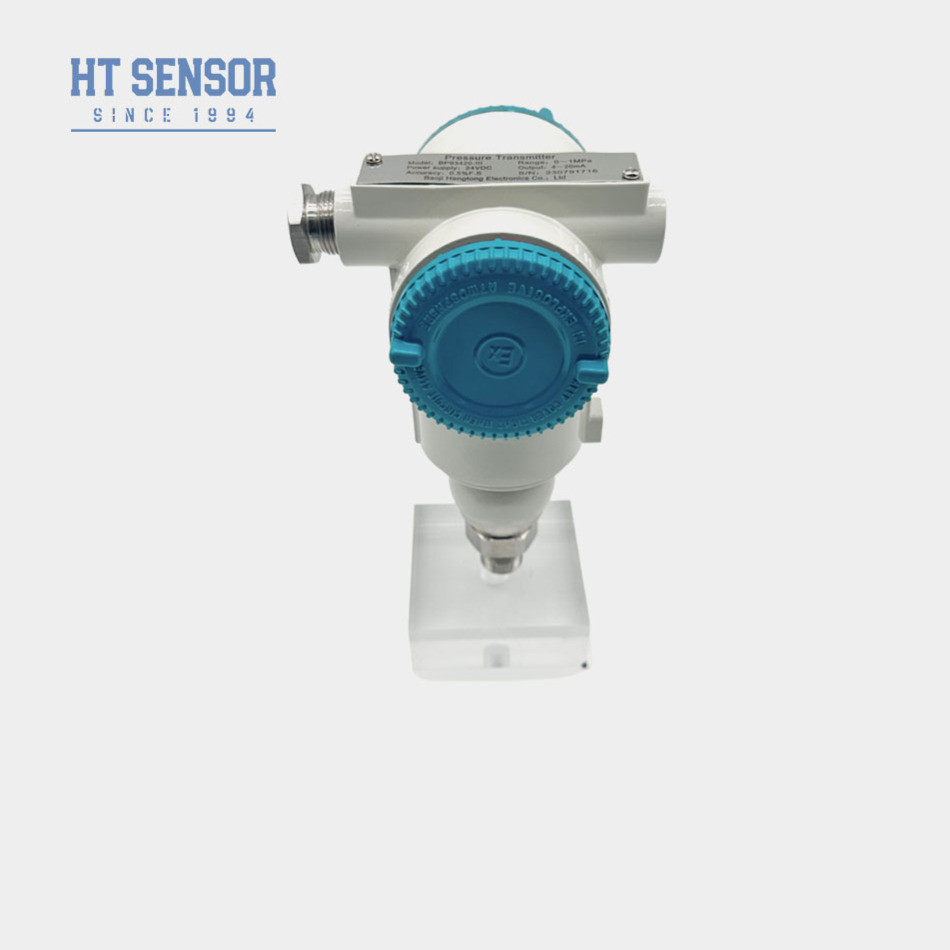

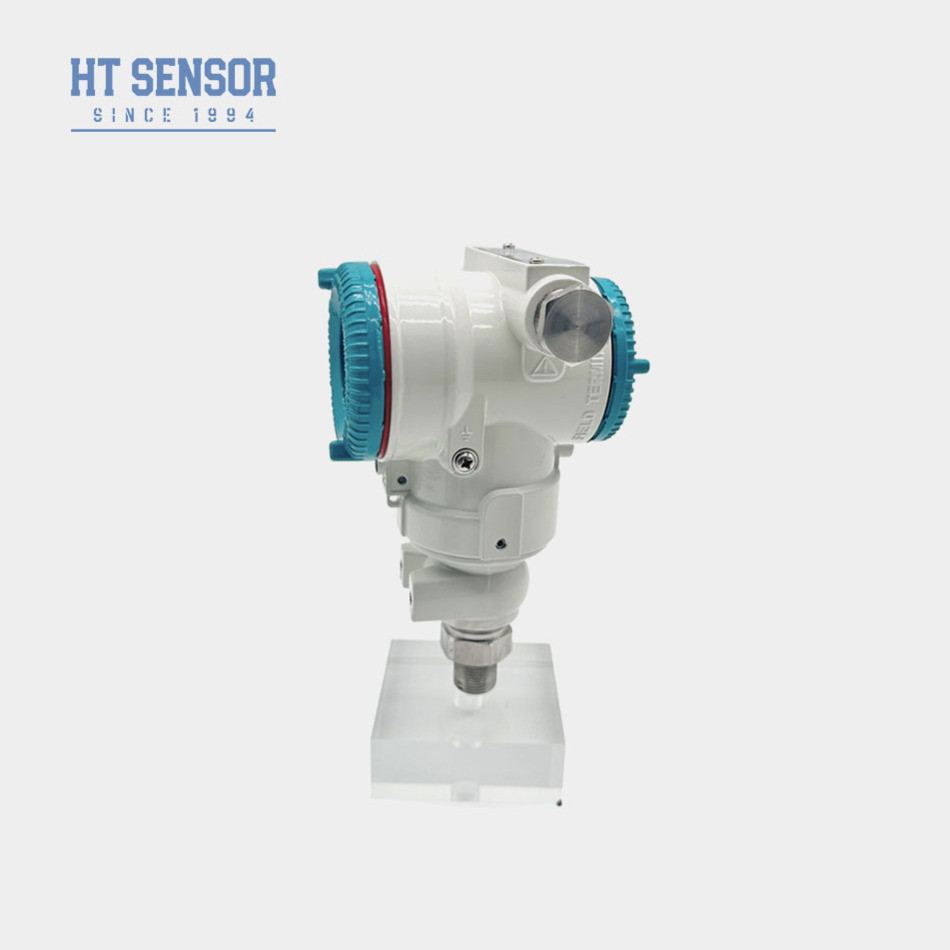

OEM Digitaal LCD-scherm 4-20mA+Hartdruksensor Slimme drukzender
BP93420-3051 Slimme drukzender
Invoering van slimme drukzender:
De BP93420-3051 intelligente drukzender bestaat uit twee hoofdonderdelen: de intelligente sensor en het intelligente elektronische bord.De intelligente sensor bevat een capacitieve sensor, meetdiafragma detectie circuit, temperatuur sensor, en temperatuur compensatie circuit.Het intelligente elektronische bord bestaat uit een microcomputercontroller en randapparaten die druksignalen omzetten in elektrische signalenDeze zender is ontworpen om de druk van vloeistoffen, gassen of dampen te meten.
Productkenmerkenvan een slimme drukzender:
1Een breed meetbereik, uiteenlopende drukinterfacevormen en IP65-beschermingsniveau.
2Verscheidene uitgangssignaalvormen, verstelbaar en weer te geven
3. Verstelbaar nulpunt en volle schaal
4De kern maakt gebruik van hoog-precisie en high-performance diffuse siliciumpiezoresistieve druksensoren.
Toepassingenvan een slimme drukzender:
1Geschikt voor het meten van de druk van niet-corrosieve gassen en vloeistoffen in 316L roestvrij staal
2- aardolie, chemie, metallurgie, energie en hydrologie
3- Drukmeting en -regeling in harde industriële omgevingen
4Gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van slimme drukzender | |
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ ± 0,1% FS |
| Hysteresis | ≤ ± 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./Jar (typisch) ± 0,2% F.S./Jar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | Aluminiumlegering |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 1,2 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
V: Welke functies bieden uw druksensor-zenders?
A: Onze druksensortransmitters staan bekend om hun hoge precisie, duurzaamheid en uitzonderlijke prestaties.
V: Kan ik speciale specificaties vragen voor de zenders?
A: Ja, ons team van ingenieurs kan onze producten aanpassen aan uw unieke behoeften.
V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druksensortransmitters per maand te produceren, waardoor we volledig in staat zijn om grootschalige bestellingen te verwerken.we raden aan om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsplanning te garanderen.
V: Hoe lang duurt de levering meestal?
A: Voor standaardmodellen bedraagt de levertijd meestal 5-8 werkdagen.
V: Hoe worden uw producten geprijsd?
A: Onze producten zijn concurrerend geprijsd en we bieden kortingen voor bulkorders of langetermijnpartnerschappen.
V: Wat is de garantie voor uw producten? En hoe zit het met de service na verkoop?
A: Onze producten hebben een garantie van 24 maanden na verzending.en we bieden ook afstandsonderwijs via PC netwerk wanneer nodig.
