0.5-4.5VDC Liquid Pressure Sensor Output Signal Piezoresistive Silicon Pressure Sensor
Product Details
| Precisiteit: | ±0.5%F.S | Huismateriaal: | Roestvrij staal |
|---|---|---|---|
| Drukbereik: | 0~10kpa...5mpa | Uitgangssignaal: | 4-20mA/0,5-4,5VDC |
| Stroomvoorziening: | 12-30V gelijkstroom | Procesverbinding: | G1/2, M20x1.5 |
| Beschermingsniveau: | IP65 | Garantie: | 2 jaar |
| Compensatie Temp.: | 0~70°C | Operatieve temp.: | -20 tot 80°C |
| Markeren |
4.5VDC vloeistofdruksensor,Uitgangssignaal van de vloeistofdruksensor,0.5VDC piezoresistieve siliciumdruksensor |
||
Product Description

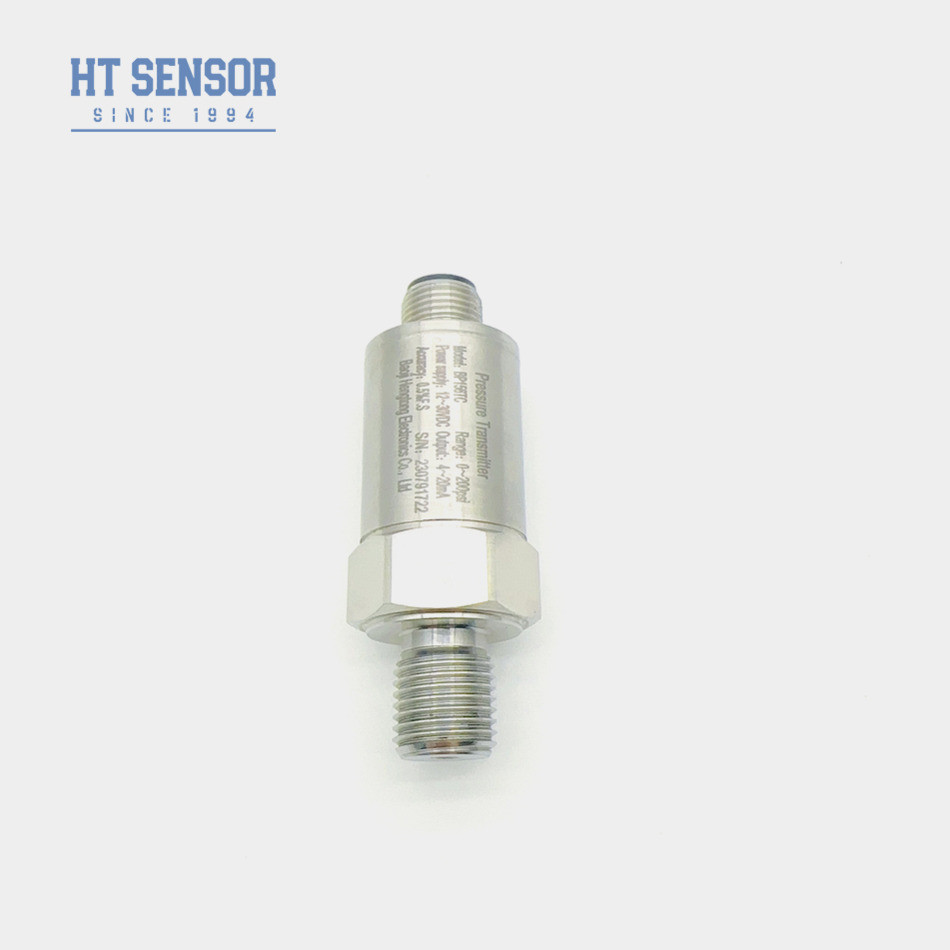

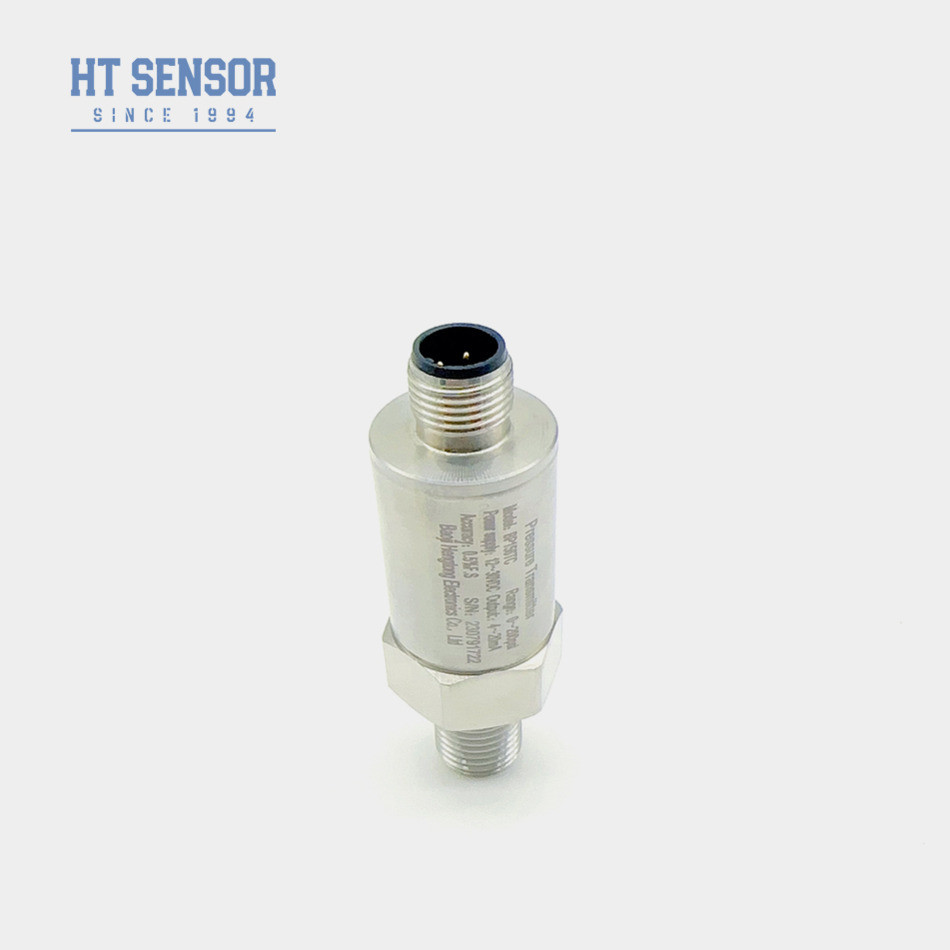

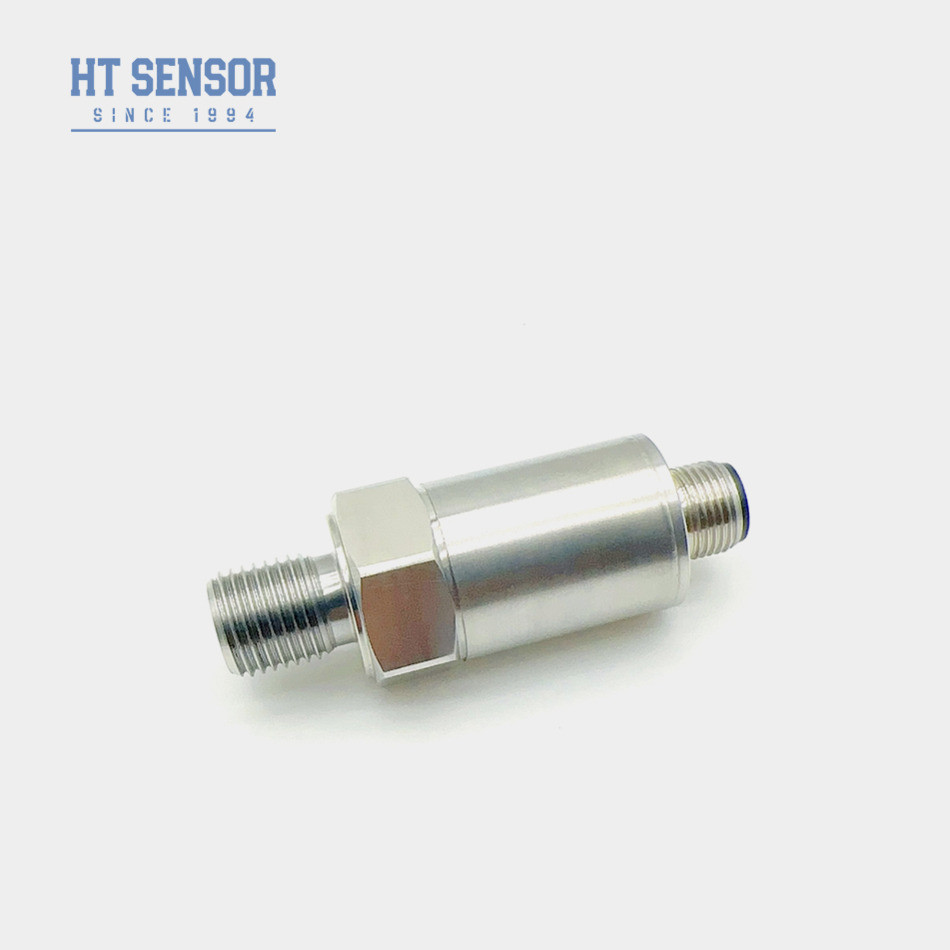

0.5-4.5VDC Analoog uitgangssignaal piezoresistieve industriële druksensor
BP156 Industriële druksensor
Inleiding van BP156 industriële druk sensor:
De BP156-series drukzender wordt veel gebruikt in industrieën zoals productie, olie en gas, chemische verwerking en vele andere.in combinatie met de hoogwaardige componentenMet een herhalingspercentage van minder dan 30%, is het de ideale keuze voor veeleisende toepassingen.Deze zender levert consistent nauwkeurige en betrouwbare resultaten voor procesbesturings- en bewakingssystemen..
Productkenmerkenvan BP156 industriële druksensor:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2. nul- en volwaardig verstelbaar
3. Hoog nauwkeurigheid
Toepassingenvan BP156 industriële druksensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in hydraulische en pneumatische besturingssystemen
| Prestatieparameters: | |
| Meetbereik | 0kPa ~ 10kPa...5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Voorbeelden van selectie |
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
4. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
5. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
| Bestelgids | |||||||||
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
