Plaats van herkomst: | Baoji, China |
---|---|
Merknaam: | HT SENSOR |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BH93420-III |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BH93420-III niveauzender | Bereik: | 0-1m~400m |
---|---|---|---|
Diafragmamateriaal: | 316L roestvrij staal | Output: | 0.5-4.5V /4-20mA |
Garantie: | 2 jaar | Genauigheidsgraad: | 0.25% F.S.,00,5% F.S. |
IP-classificatie: | IP68 | Operatieve temp.: | -20 tot 80°C |
Stroomvoorziening: | 12~36V, standaard 24V | Metingsmedium: | Vloeistof, water, olie. |
Markeren: | Aluminium legering waterniveausemitter,Waterniveau zender 4 20ma,4 20ma Liquid Water Tank Sensor |

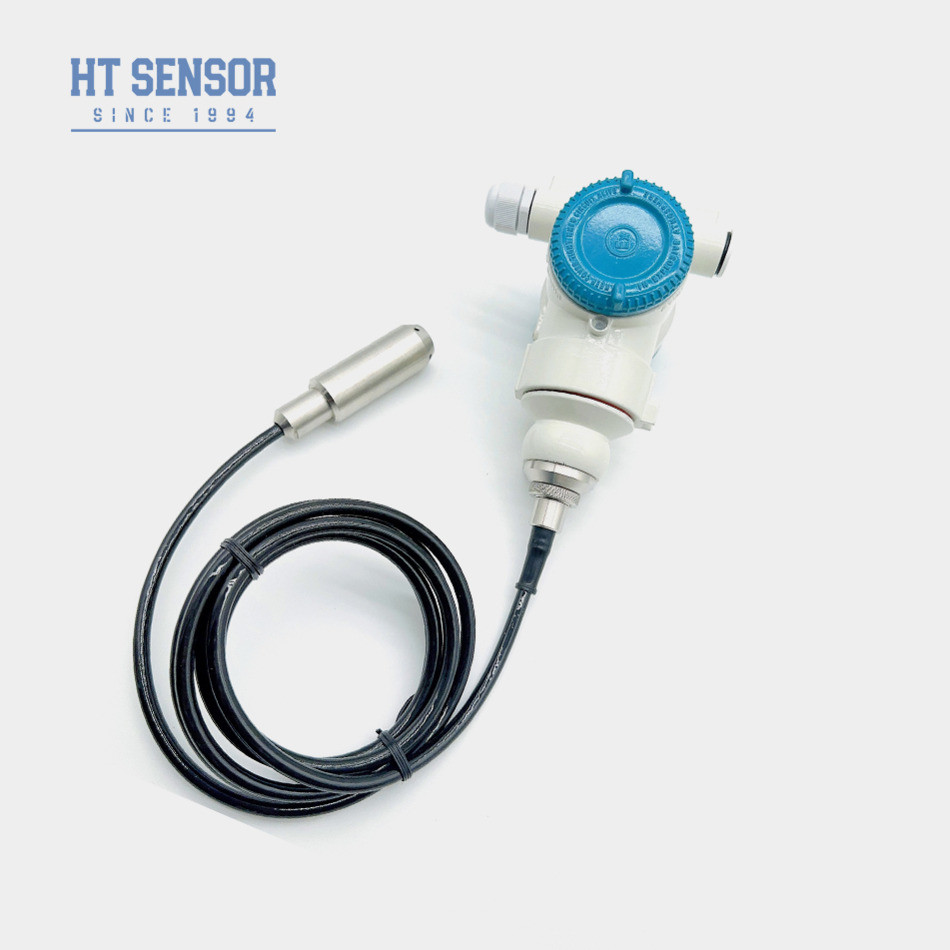

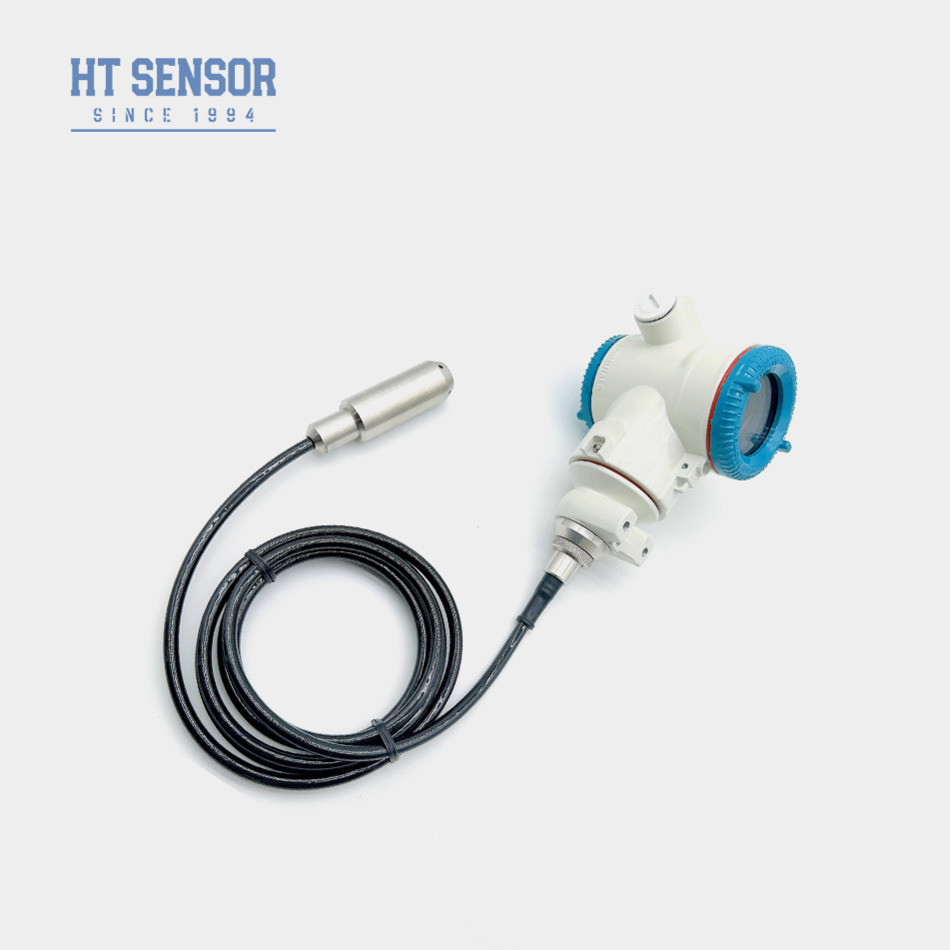

B.H93420III Dompelbare vloeistofniveauzender
Inleiding van de Liquid Level Transmitter:
BH93420-I Dompelbare vloeistofniveauzender die is geproduceerd met de originele componenten van de Duitse SENSE-druksensor,die hoofdzakelijk wordt gebruikt voor het meten van het vloeistofniveau van stedelijke watervoorziening en -afvoer, waterzuiveringsinstallaties, reservoirs, rivieren, oceanen, olieopslagtanks, alsmede petroleum, chemie, elektriciteit en andere afdelingen.alkalische en viskeuze vloeistofHet instrument geeft het dubbele draadstroomsignaal van 4~20mADC, met geavanceerde technologie, hoge precisie, stabiele en betrouwbare kwaliteit, gemakkelijk te installeren en te gebruiken, enz.is een ideaal instrument voor het detecteren en controleren van het vloeistofniveau
Productkenmerkenvan Liquid Level Transmitter:
1. Alle roestvrij staal shell, geschikt voor alle soorten test omgeving.
2Onderdompelingsonde meting, eenvoudige installatie.
3Een verscheidenheid aan uitgangssignalen.
4Explosiebestendige sporen: ExiaIICT6.
5. IP68.
6. PE- of PU-kabel.
Toepassingenvan Liquid Level Transmitter:
1- Compatibel met 316LSS, niet-corrosieve vloeistoffen
2. Monitoring van het waterniveau in verschillende toepassingen zoals rioolwater, industrieel en gemeentelijk water, watertanks, putten, rivieren, zeewater, meren, enz.
3. Meting van het brandstofgehalte in diesel- en brandstoftank
Prestatieparameters | |
Meetbereik | 0~10m...400m |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 2X nominale bereik |
Precisiteit @ 25oC | ±0,1% (typisch) ±0,2% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,15% F.S/jaar (max.) |
Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Compensatietemperatuur | 0-50oC (0-1m. 0-2m); 0-70oC |
Werktemperatuur | -20 tot 80 °C |
Bergingstemperatuur | -30°C tot 100°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Schok | 100 g |
Huismateriaal | gegoten aluminium, roestvrij staal 1Cr18Ni9Ti |
Materiaal van het diafragma | 316L roestvrij staal |
Isolatieweerstand | >=100MΩ@100VDC |
Explosiebestendige classificatie | ExiaIICT6 |
Beschermingscategorie | IP68 |
O-ring zegel | Fluorrubber |
Gewicht | ~1,6 kg (zonder kabel) |
Kabelmateriaal | Polyethyleen, polyurethaan, PTFE-kabel |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA met Hart | 15 ~ 30VDC | 2 draad |
Elektrische aansluiting | ||||
![]() |
4-20mA - Ik heb het gedaan. |
1 | V+ | Rood |
2 | V- | Geel | ||
3 | NC | |||
4 | NC | |||
![]() |
4-20mA - Ik heb het gedaan. |
1 | V+ | Rood |
2 | V- | Geel | ||
3 | NC | |||
4 | NC | |||
![]() |
4-20mA - Ik heb het gedaan. |
1 | V+ | Rood |
2 | V- | Geel | ||
3 | GND | |||
4 | NC |
De orde Gids | ||||||||||
BHZ93420 | Code | Ontwerp van de structuur | ||||||||
III. | Intelligente vloeistofniveauzender | |||||||||
Meetbereik | 0~10m...400m | |||||||||
Code | Stroomvoorziening | |||||||||
D1 | 24VDC | |||||||||
Code | Uitgangssignaal | |||||||||
S1 | 4~20mADC | S2 | 4~20mADCmetHde kunst | |||||||
Code | Elektrische aansluiting | |||||||||
B4 | 2088 met weergave | |||||||||
B5 | 3051 | |||||||||
B6 | 3051A | |||||||||
Code | Druktype | |||||||||
G | Gewichtsdruk | |||||||||
Een | Absolute druk | |||||||||
S | Verzegelde referentiedruk | |||||||||
Code | Kabelmateriaal | |||||||||
C1 | PE | |||||||||
C2 | PU | |||||||||
C3 | PTFE |
