Invoering van slimme drukzender:

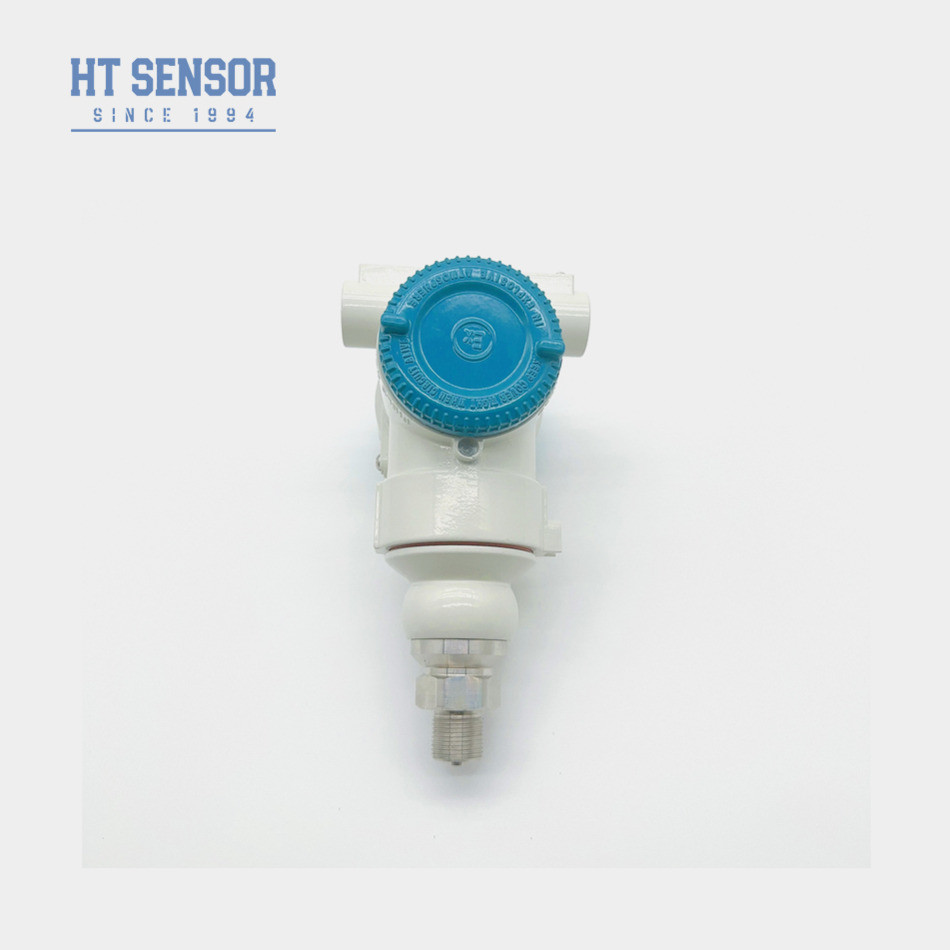

De BP93420-III digitale intelligente drukzender is een veelzijdig apparaat dat is ontworpen voor nauwkeurige metingen van vloeistof, gas of olie.De zender maakt gebruik van een piezoresistieve druksensor met een geïsoleerd roestvrijstalen diafragma als signaalgevoelig elementHet biedt verstelbare nul- en full-scale-instellingen, samen met verschillende uitgangssignaalopties om aan verschillende toepassingsvereisten te voldoen.de BP93420-III levert betrouwbare en consistente drukmetingen in de tijdBovendien biedt het uitgebreide aanpassingsmogelijkheden, waardoor het kan worden aangepast aan specifieke behoeften met betrekking tot bereik, nauwkeurigheid en uitgangssignaal.
Productkenmerkenvan een slimme drukzender:
1. meetbereik: -100kPa ~ 0 ~ 10kPa...100MPa
2. Verschillende vormen van uitgangssignalen
3. Hoog nauwkeurigheid
4Explosiebestendige behuizing
Toepassingenvan een slimme drukzender:
1Drukschakelaar en hydraulisch systeem
2. Gas- en vloeistofdrukmeting
3. Procescontrole
| Prestatieparameters van slimme drukzender |
| Meetbereik |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
≤ ± 0,1% FS |
| Hysteresis |
≤ ± 0,1% FS |
| Langetermijnstabiliteit |
± 0,1% F.S./Jar (typisch) ± 0,2% F.S./Jar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
Aluminiumlegering |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex db IIC T6 Gb |
| Beschermingscategorie |
IP65 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~ 1,2 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| RS485 communicatieprotocol |
3.6 ~ 30V / batterij |
4 draden |
1.Er moet voor worden gezorgd dat het te meten medium compatibel is met de contactdelen van het product.
2.Merk op dat explosiebestendige producten geen digitale beeldschermkoppen bevatten
.

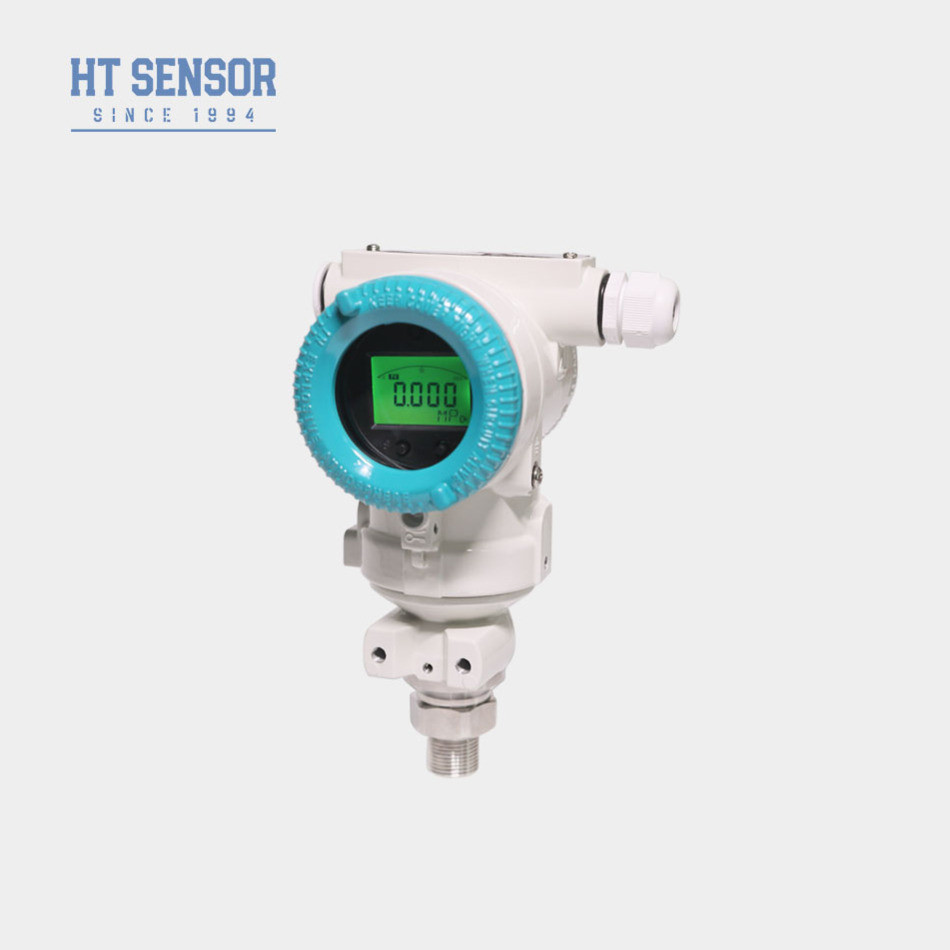

3.Indien zenders met een LCD- of LED-displaykop worden besteld, moet de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
| Bestelgids |
| BP93420XX |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IB |
Algemene druktransmitter |
IX |
Toon druktransmitter |
| IE |
Schokbestendige luchtvaartdrukzender |
IIC/III |
Industrial General/ Display Druktransmitter |
| Indien |
Vochtdichte drukzender |
IIE/IIIE |
Algemene/displaydruktransmitter |
| IN |
Airconditioning speciale drukzender |
|
|
| IC |
Hoogtemperatuurdruktransmitter |
|
|
| IQ/IQT |
Grote diafragma/hoogtemperatuurdruktransmitter |
|
|
| |
Meetbereik |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
