Plaats van herkomst: | Baoji, China |
---|---|
Merknaam: | HT SENSOR |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP93420-III |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BP93420-III Slimme drukzender | Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
---|---|---|---|
Genauigheidsgraad: | 0.25% F.S. | Stroomvoorziening: | 12~36V, standaard 24V |
Type uitgangssignaal: | Analoog/Digitaal | Druktype: | Meting, absolute druk, verzegelde druk |
Structuretype: | slimme drukzender | Metingsmedium: | Vloeistof, gas, olie |
Materiaal: | Gegoten aluminiumlegering | Garantie: | 2 jaar |
Markeren: | Explosiebestendige slimme drukzender 4mA,24VDC slimme drukzender 20mA,24VDC digitale druksensor met display |

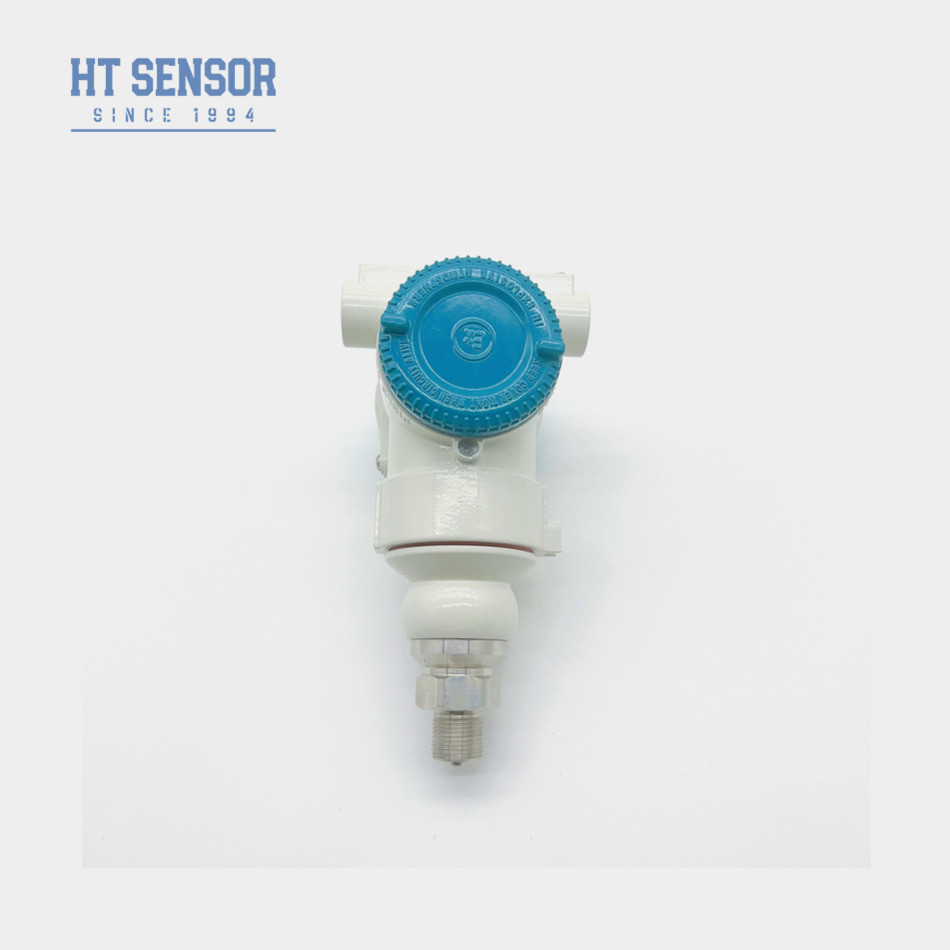

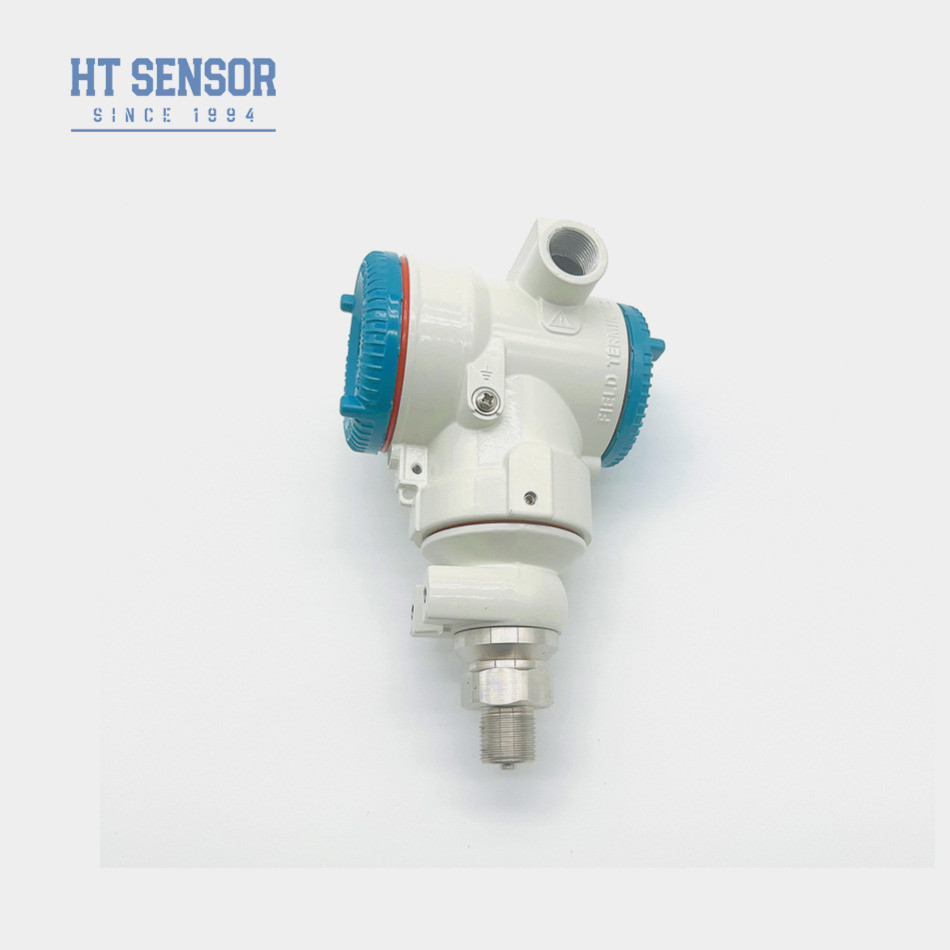

Invoering van slimme drukzender:
De BP93420-III digitale intelligente drukzender is een veelzijdig apparaat dat de druk van vloeistoffen, gassen of stoom nauwkeurig meet.en een verscheidenheid aan uitgangssignaalopties om aan verschillende toepassingsbehoeften te voldoenMet een hoge mate van nauwkeurigheid en stabiliteit zorgt de BP93420-III voor betrouwbare en consistente drukmetingen in de tijd.het is zeer aanpasbaar en kan worden geconfigureerd om aan specifieke eisen voor bereik te voldoen, nauwkeurigheid en uitgangssignaal.
Productkenmerkenvan een slimme drukzender:
1Breed meetbereik
2. Verschillende vormen van uitgangssignalen
3. Hoog nauwkeurigheid
4Explosiebestendige behuizing
Toepassingenvan een slimme drukzender:
1Petroleum en hydrologie
2. Drukmeting en -regeling
3Algemene industrie
4. Procescontrole
Prestatieparameters van slimme drukzender | |
Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ≤ ± 0,1% FS |
Hysteresis | ≤ ± 0,1% FS |
Langetermijnstabiliteit | ± 0,1% F.S./Jar (typisch) ± 0,2% F.S./Jar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | Aluminiumlegering |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb |
Beschermingscategorie | IP65 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 1,2 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC | |
RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
Besteltips |
Bestelgids | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
IN | Airconditioning speciale drukzender | |||||||
IC | Hoogtemperatuurdruktransmitter | |||||||
IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20x1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
Vragen:
Om u de meest geschikte sensor aan te bevelen, geeft u ons hieronder de informatie.
1Werktemperatuur: -40 °C tot 125 °C.
2Testbereik?
3Uitgang: 4-20mA, RS485 of andere?
4- Schroef: G1/4, 1/4NPT, R1/4, M20*1.5?
5Elektrische aansluiting: Hirschmann, Packard, directe leiding?
