4-20mA 0,1% F.S. Slimme drukzender Digitale druksensoren met display
Product Details
| Model nr.: | BP93420-III | Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
|---|---|---|---|
| Genauigheidsgraad: | 00,5% F.S. 0,25% F.S. | Kracht: | 12-36Vdc |
| Output: | 4-20mA blik met HART | Gewicht: | ~ 1,2 kg |
| Druktype: | Meting, absolute druk, verzegelde druk | Structuretype: | slimme drukzender |
| Metingsmedium: | Vloeistof, gas, olie | Materiaal: | Gegoten aluminiumlegering |
| Markeren |
0.1% F.S. Slimme drukzender,4-20mA slimme drukzender,0.1% F.S. Digitale druksensoren met display |
||
Product Description
4-20mA 0,1% F.S. Slimme drukzender Digitale druksensor met display

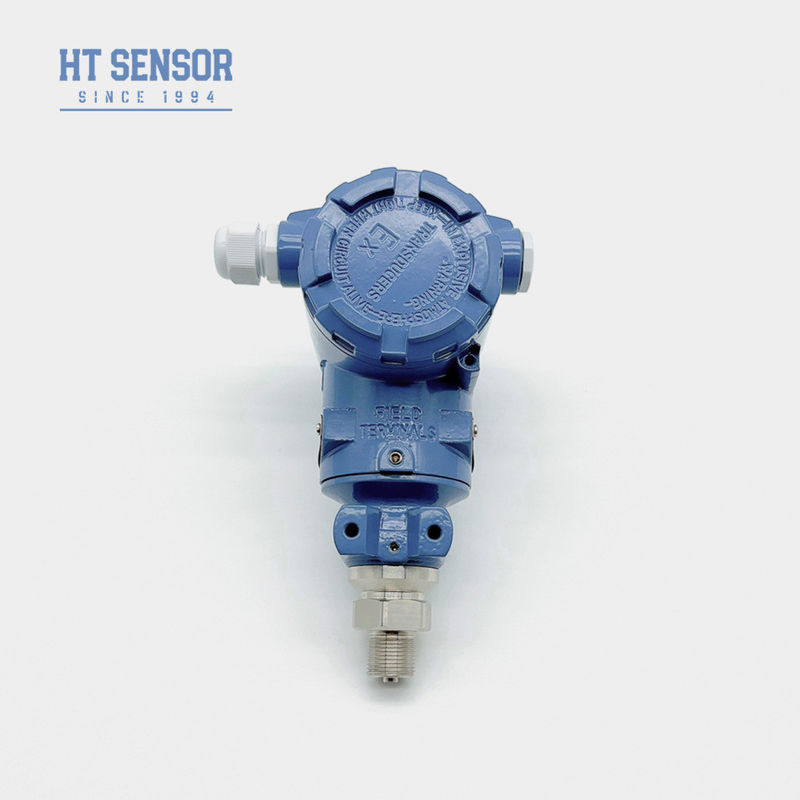

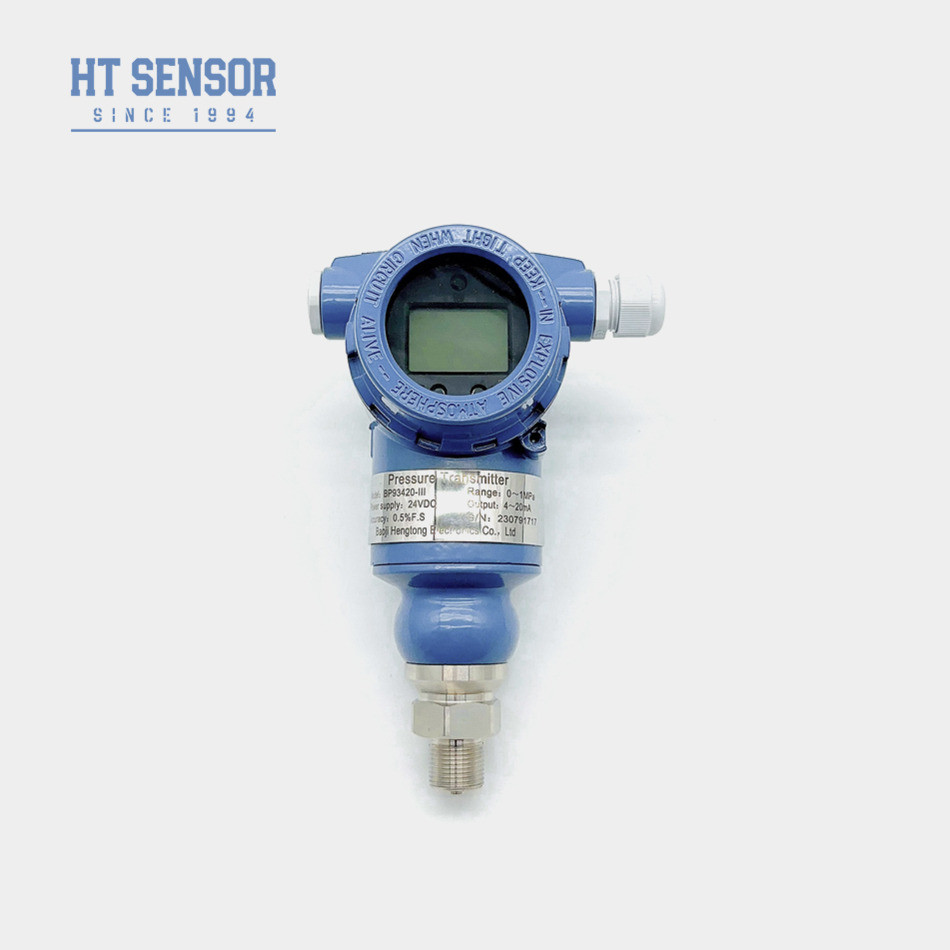

BP93420-III Slimme drukzender
Invoering van slimme drukzender:
De digitale intelligente drukzender model BP93420-III bestaat uit een slimme sensor en een slimme elektronische kaart.meting van het diafragma detectie circuit, temperatuursensor en temperatuurcompensatiecircuit, enz.het druksignaal in elektrisch signaal omzettenGebruikt voor het meten van de vloeistof-, gas- of stoomdruk.
Productkenmerkenvan een slimme drukzender:
1Breed meetbereik
2. Verschillende vormen van uitgangssignalen
3. Verstelbaar nulpunt en volle schaal
4. Hoge nauwkeurigheid en stabiliteit
Toepassingenvan een slimme drukzender:
1- aardolie, chemie, metallurgie, energie en hydrologie
2- Drukmeting en -regeling in harde industriële omgevingen
| Prestatieparameters van slimme drukzender | |
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ ± 0,1% FS |
| Hysteresis | ≤ ± 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./Jar (typisch) ± 0,2% F.S./Jar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | Aluminiumlegering |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 1,2 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
Om u de meest geschikte sensor aan te bevelen, geeft u ons hieronder de informatie.
1Werktemperatuur: -40 °C tot 125 °C.
2Testbereik?
3Uitgang: 4-20mA, RS485 of andere?
4- Schroef: G1/4, 1/4NPT, R1/4, M20*1.5?
5Elektrische aansluiting: Hirschmann, Packard, directe leiding?
6- Bestelhoeveelheid: ?
