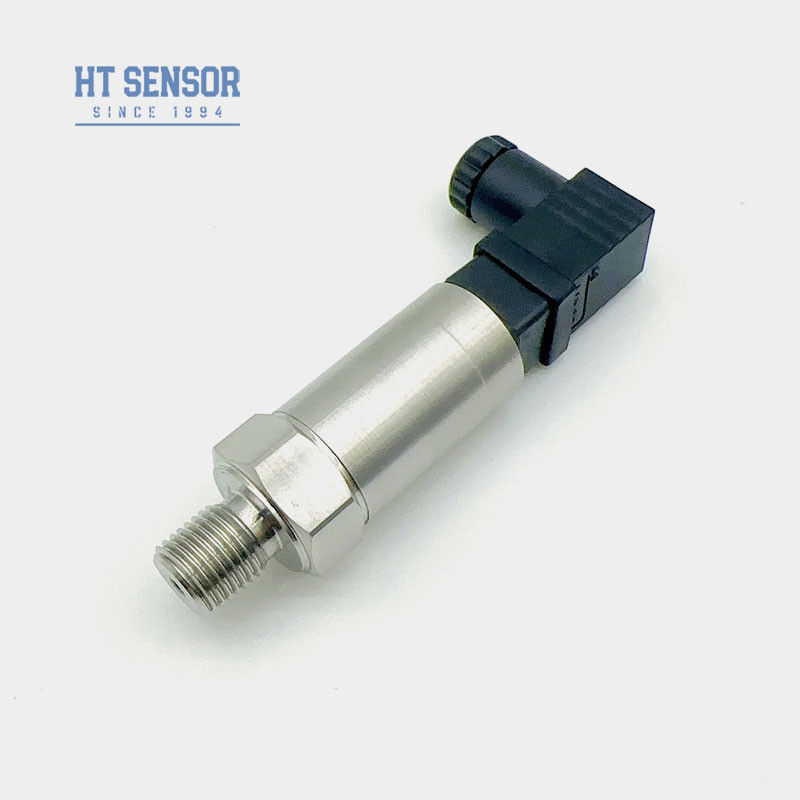

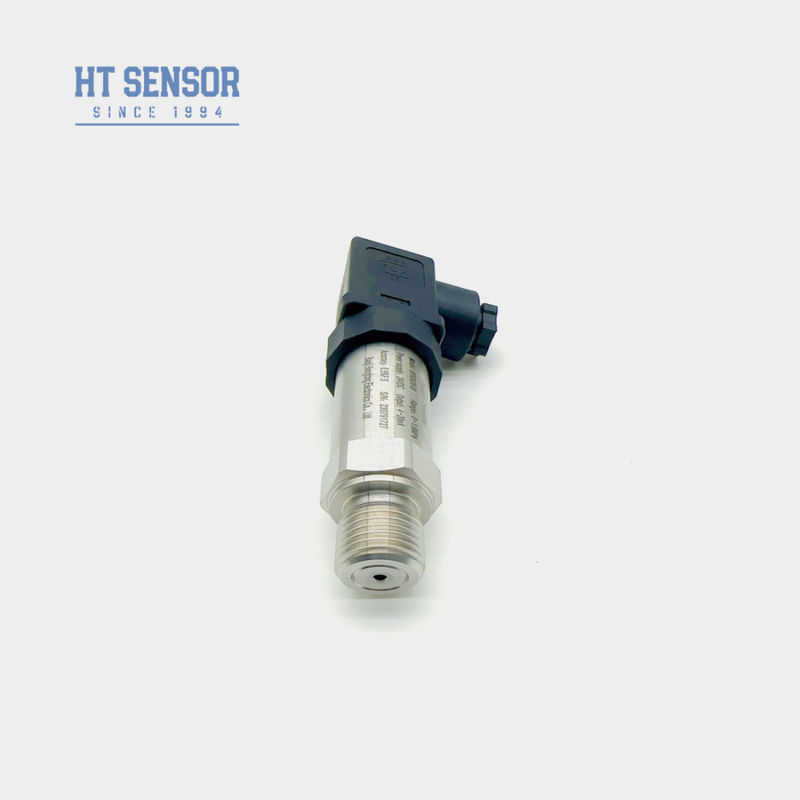

HT-sensor Druktransducer Sensor Twee draden Druktransmitter 4-20 MA Mini-connector
Product Details
| Model nr.: | BP157 | MATRIJS: | NOVA sensor die |
|---|---|---|---|
| Compensatietemperatuur: | -10~70℃ | Huismateriaal: | 304 S.S |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Oorsprong: | Baoji, China |
| Type: | MINI-druktransmitter | Metingsmedium: | gas of vloeistof |
| Drukbereik: | 0kpa~10kpa...20MPa | Markering: | ExiaIICT6 |
| Markeren |
HT-sensor Drukomvormer-sensor,Druksensor Sensor Twee draad,Druktransmitter 4-20 MA met mini-connector |
||
Product Description
BP157 Druktransmitter
Invoering van drukgevoelige sensor:
De BP157-druktransmittersensor maakt gebruik van de olie gevulde kern van de HT-serie silicium-drukbestendige isolatiemembraan als signaalmetingselement.Het signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizingHet product is onderworpen aan rigoureuze tests en verouderingsscreening van onderdelen, halffabricaten,en eindproducten om een stabiele en betrouwbare prestatie te garanderen.
Productkenmerken:
1Met een hoge nauwkeurigheid en stabiliteit kan de zender betrouwbaar werken in een breed scala aan industriële omgevingen.
2Het neemt het piezoresistieve meetprincipe aan en verkrijgt de drukwaarde door de verandering van de weerstand van de siliciumwafer te meten.
3. heeft een breed meetbereik en kan worden aangepast aan verschillende drukniveaus.
4Het heeft een snelle reactie en kan drukveranderingen in realtime monitoren en feedback geven.
5Het heeft een goede lineaire prestatie en kan nauwkeurige drukmetingsresultaten geven.
6.Ze zijn verkrijgbaar met een verscheidenheid aan opties voor uitgangssignalen, zoals 4-20mA, 0-5V, enz., om aan de verschillende vereisten van het besturingssysteem te voldoen
Toepassingen:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
Prestatieparameters:
| Meetbereik | 0kPa ~ 10kPa...5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Exia IICT6 |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
Tips voor het bestellen:Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
Bestelgids:
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
Q: Bent u een fabrikant?
A: Ja, we zijn professionele sensor fabrikant meer dan 29 jaar!
K: Kun je OEM-service accepteren?
A: Ja, we kunnen uw bedrijfsinformatie en logo op onze sensoren zetten.
V: Mag ik uw distributeur zijn?
A: Ja, we zijn op zoek naar distributeurs in de overzeese markt.
V: Wat is uw doorlooptijd?
A: Normaal gesproken 7-10 dagen. Voor hoeveelheid boven 100pcs, heb je extra 3-5 werkdagen nodig.
