1-5V piezoresistieve druksensor Signaluitgang Diffuse siliciumdruksensor
Product Details
| Model nr.: | Bp93420-IB | Kracht: | 5VDC /12-36VDC |
|---|---|---|---|
| Draad: | G1/2, M20*1.5, 1/2NPT | Stabiliteit op lange termijn: | +-0,2% F.S./Jaar ((Type.) |
| Huismateriaal: | 316L of 304SS | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Metingsmedium: | Vloeibare lucht. waterolie | Genauigheidsgraad: | 00,5%, 0,25% |
| Drukbereik: | 0kpa~5kpa...100MPa | Uitgangssignaal: | 4-20mA of RS485 Modobus |
| Markeren |
5V piezoresistieve druksensor,Signaluitgang van piezoresistieve druksensoren,5V diffuse siliciumdruk sensor |
||
Product Description

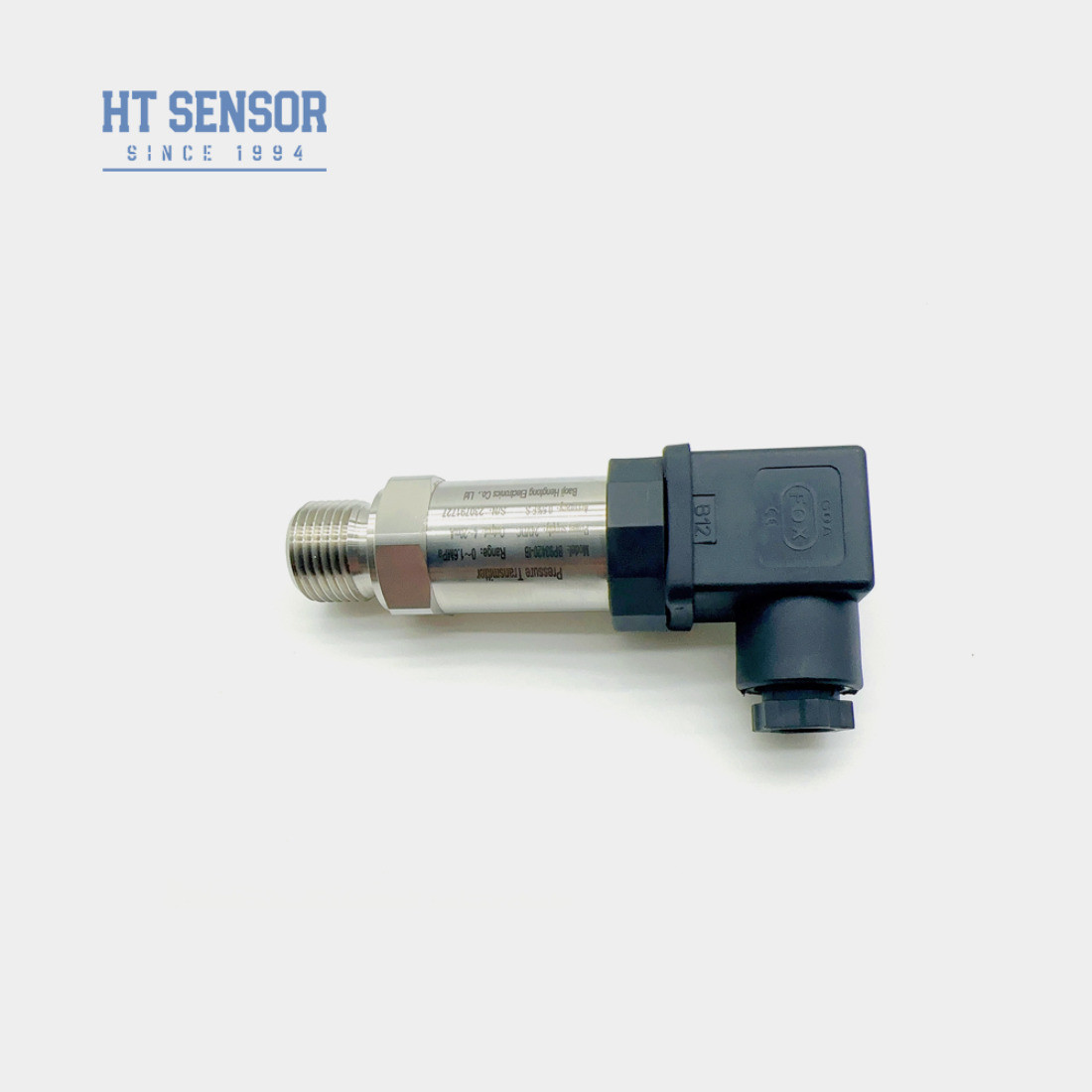

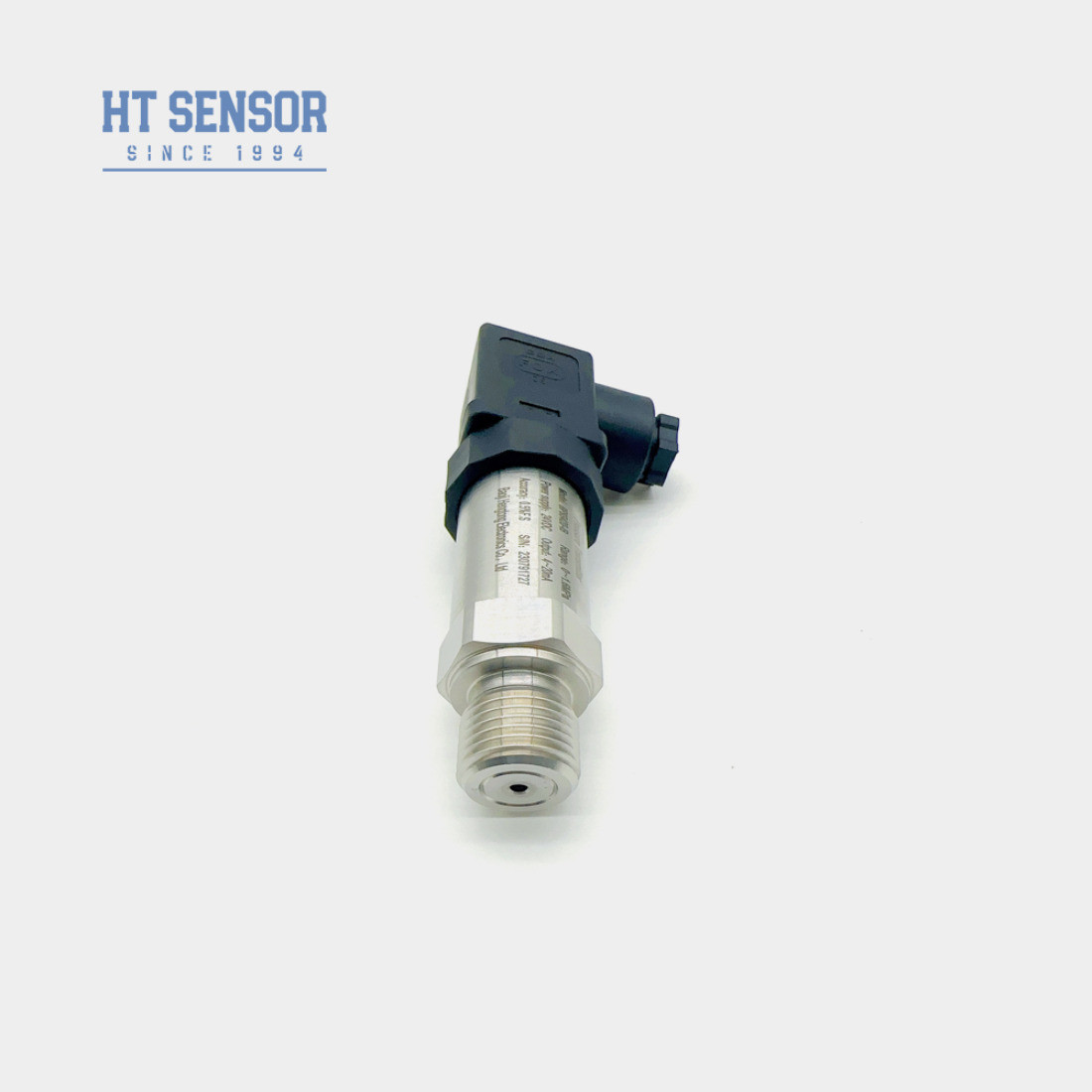

HT Sensor BP93420-IB 1-5V Signal Output Diffused Silicon Pressure Transmitter Sensor
BP93420IB Druksensor
Invoering van de drukzender:
BP93420IB drukzender sensor is het gebruik van piezoresistief effect principe, het gebruik van geïntegreerde technologie door middel van doping diffusie,met een vermogen van meer dan 10 MPa,, gemaakt van spanningsbestendige materialen, vormen de brug met behulp van de elastische mechanische eigenschappen van siliciummaterialen, anisotrope micromachining op alle siliciummaterialen,met een vermogen van meer dan 50 W,.
Diffuse siliciumdrukgevoelers worden hoofdzakelijk gebruikt in procesbesturingssystemen, drukkalibreringsinstrumenten, hydraulische systemen, biomedische instrumenten, hydraulische systemen en kleppen,niveau metingIn de industriële sector, zoals de verwarming, de koeling, de HVAC-controle en andere industrieën, kan worden gezegd dat alle industrieën met hoge automatiseringsvereisten diffuse siliciumdruksensoren kunnen gebruiken.
Prestatieparameters van de druksensor:
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,15 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
Productkenmerkenvan een druktransmittersensor:
- 1.Het piezoresistieve effect van deze krachtweerstand in siliciumchips heeft geen dode zone in het lage bereik bij nulpunt, en het bereik van de druksensor kan zo klein zijn als een paar Kpa.
- 2.Hoge uitgangsgevoeligheid
- 3.Hoge precisie, volledig roestvrij staal.
- 4.De chip gebruikt een geïntegreerd proces en heeft geen transmissieonderdelen, het is klein en licht in gewicht
Toepassingenvan een druktransmittersensor:
- 1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
- 2. Toegepaste in de scheepvaart- en luchtvaartindustrie
- 3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
- 4Gebruikt in hydraulische en pneumatische besturingssystemen
| Bestelpunten van de druksensor |
Bij selectie over of onder het bereik wordt de amplitude binnen ± 30% FS gecontroleerd.
■ De drukmodus is onderverdeeld in meetdruk, absolute druk en afdichtingsdruk, afhankelijk van de behoefte aan een redelijke selectie.
■ bevestig de maximale overbelasting van het systeem, de maximale overbelasting van het systeem moet kleiner zijn dan de grenswaarde voor de overbelastingbescherming van de sensor,anders heeft het invloed op de levensduur van het product, en zelfs het product beschadigen.
■ Raak het diafragma niet aan met een hard voorwerp, anders breekt het.■ De materialen en het fabricageproces van de negatieve drukkern verschillen van die van de positieve drukkern, en de negatieve drukkern kan niet worden vervangen door de meetdrukkern.
■ Controleer de gebruiksaanwijzing zorgvuldig voordat u het product installeert om schade aan het product door onjuiste installatie te voorkomen.
■ Onjuist gebruik kan tot gevaar en lichamelijk letsel leiden.
■ Trek de kern uit de schelp, trek het draad- en buisbeen niet uit.
| Bestelgids van de drukzender | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | -Nee.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
