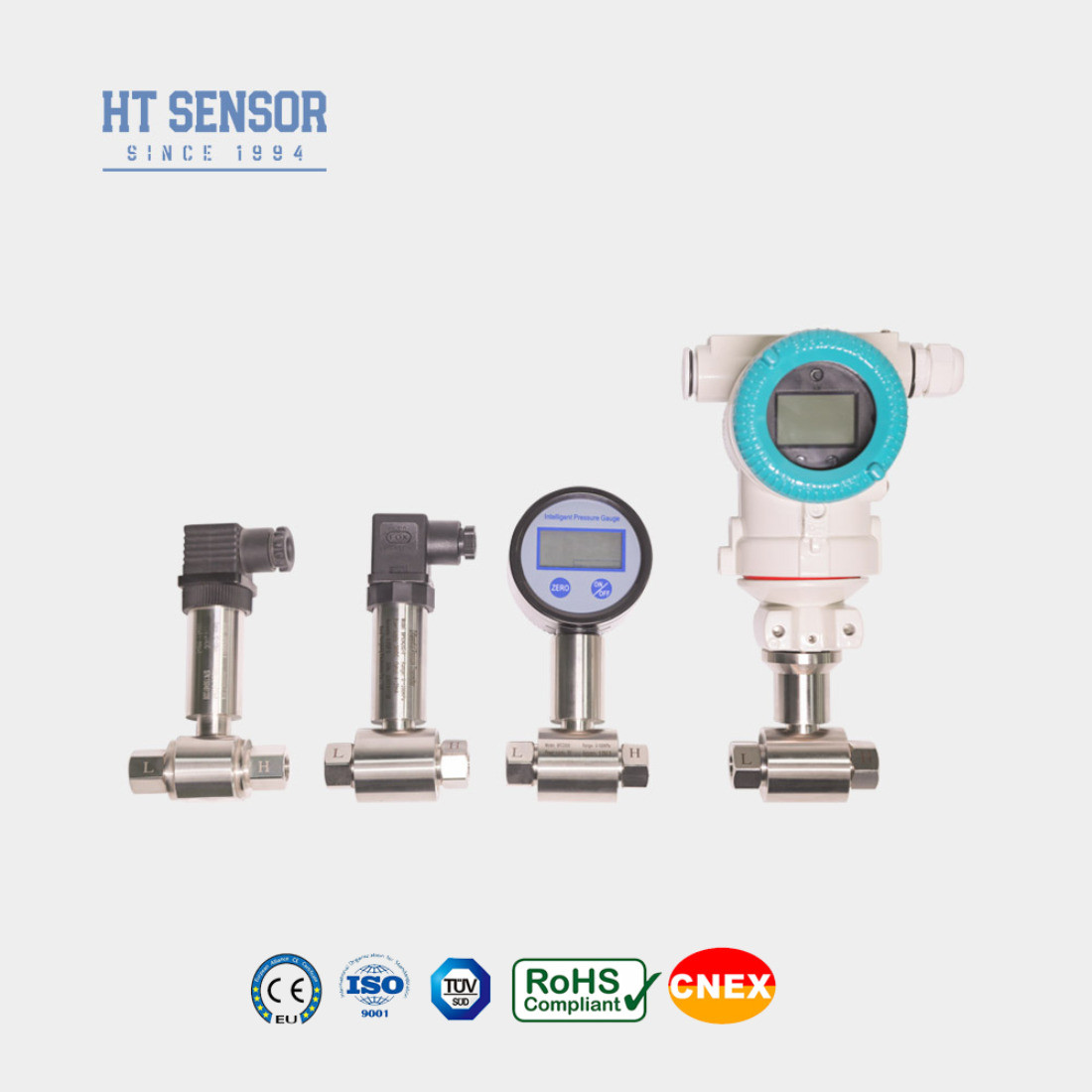

Gegote aluminium behuizing en LCD-differentiële druk sensor voor gas en vloeistof

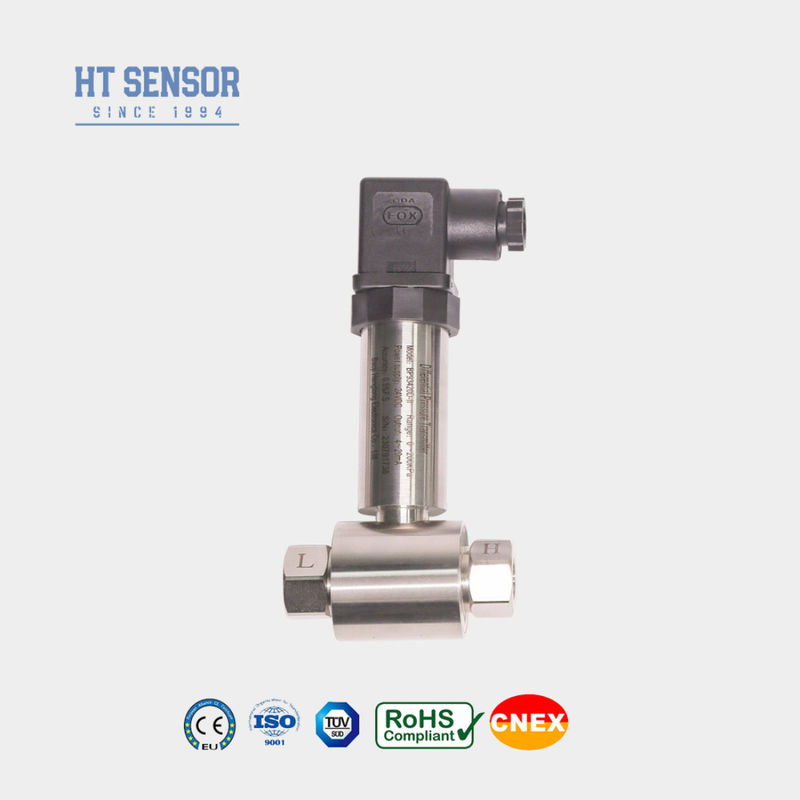

BP93420DIII differentialdrukzender
Inleiding van de drukverschaffer:
De BP93420DIII-differentialdrukzender maakt gebruik van een piezoresistieve siliciumsensor.De Wheatstone brug op de sensor chip produceert een uitgangssignaal dat uitstekende lineariteit toont met de differentialdrukDe zender is ideaal voor het uitvoeren van differentialdrukmetingen in diverse gas- en vloeistoftoepassingen.Vooral in industrieën als aardolie., chemische stoffen voor pijpleiding.
Differentiële drukzenders kunnen worden gebruikt voor reactie- en procesbewaking in verschillende industriële sectoren, met een hoge weerstand tegen corrosieve media en luchtvocht.De diafragma's zijn meestal vervaardigd van roestvrij staal en zijn inherent bestand tegen oxidatie en gasadsorptie in bijvoorbeeld rookbuizen.Inconeldiafragma's kunnen worden toegepast voor een betere weerstand tegen zout water bij het verkennen van waterstof in zee.
Productkenmerken:
1.structurele constructie van roestvrij staal, waardoor het compact en gemakkelijk te installeren is
2Het ondergaat een strikte temperatuurscompensatie en verouderingsscreening.
3. Stabiel en betrouwbaar functioneren
Toepassingen:
1- geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in
De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de verwezenlijking van de doelstellingen van het programma te vergemakkelijken.
2.Gebruikt in industriële processen op locatie zoals aardolie, chemische,
metallurgie, elektriciteitsopwekking en hydrologie
3.Drukmeting voor leidingen en ovenkamers
Prestatieparameters:
| Meetbereik |
0-10KPa......~2MPa |
| Druktype |
Differentiële druk |
| Eenzijdige overbelasting |
≤ 3 keer het nominale bereik |
| Statische druk |
De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit |
± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving |
±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift |
±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur |
-30°C tot 80°C |
| Bergingstemperatuur |
-40°C tot 100°C |
| Vibratie |
10g,55Hz 2kHz |
| Huismateriaal |
304 roestvrij staal, gegoten aluminium |
| Materiaal van het diafragma |
316L roestvrij staal |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie |
IP65 |
| Gewicht |
~1,4 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4·20 mA |
15 ̊30VDC |
Twee/Drie/Vier draad |
| 4 ¢ 20 mA met Hart |
Twee draden |
| RS485 communicatieprotocol |
Vier draden |
Besteltips
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, is het noodzakelijk een EPDM-O-ringdichting te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor bijzondere eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling
Bestelgids
| BP93420 |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| DIII |
Differentiële druktransmitter |
| |
Meetbereik |
0-10KPa......~2MPa |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4 ¢ 20mADC |
S2 |
420mADC met Hart |
| S3 |
RS485 |
| |
Code |
Drukverbinding |
| J1 |
M20×1,5 Man |
| J2 |
G1/2 Man |
| J3 |
G1/4 Man |
| J4 |
1/2 NPT Man |
| J5 |
andere |
| |
|
Code |
Druktype |
| D |
Differentiële druk |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
