24VDC-differentiële druktype-niveauzender Hart-LCD-zender Dp-type
Product Details
| Model nr.: | BP93420D-III | aangepast: | aangepast |
|---|---|---|---|
| Max Range: | 2Mpa | Output: | 4-20ma |
| Min Range: | 10kPa | Druktype: | Differentiële druk |
| Transportpakket: | Standaard exportverpakking met karton | Specificatie: | 10kpa tot 2Mpa |
| HS-code: | 9026201090 | Type: | Differentiële druktransmitter |
| Metingsmedium: | gas of vloeistof | Genauigheidsgraad: | 00,25%, 0,5%,00,3% |
| Markeren |
24VDC-differentiële druktype-niveau-zender,Differentiële druk type-niveau zender Hart,Hart LCD Dp-type zender |
||
Product Description

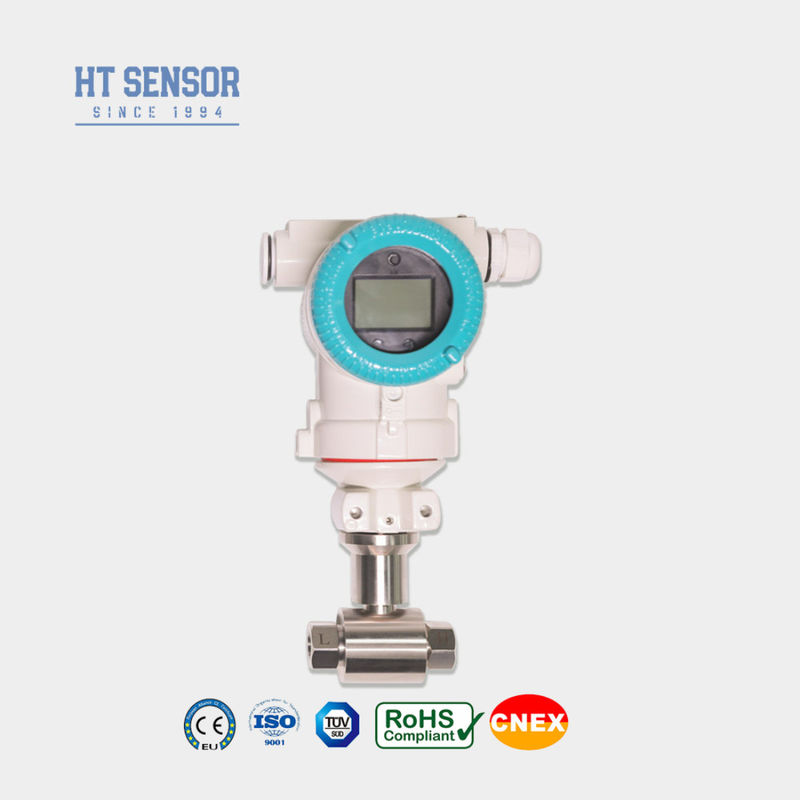

De BP93420DIII-differentialdrukzender maakt gebruik van een piezoresistieve siliciumsensor.Differenciële druk (DP) -zenders meten het verschil tussen twee drukken.De haven van het instrument is gemarkeerd op de hoge en de lage kant.De zender is ideaal voor het uitvoeren van differentialdrukmetingen in diverse gas- en vloeistoftoepassingen, met name in industrieën als aardolie, chemie en pijpleiding.
1.structurele constructie van roestvrij staal, waardoor het compact en gemakkelijk te installeren is
2Het ondergaat een strikte temperatuurscompensatie en verouderingsscreening.
De aangebrachte druk wordt door de diafragma's gemeten, die de druk registreren als oppervlaktevervorming en die waarde omzetten in een elektronisch signaal.Dit signaal wordt overgedragen aan de differentialdrukmodule, die de twee waarden vergelijkt en het drukverschil uitdrukt als een waarde van pond per vierkante inch (psi), bar of kilopascal (kPa).Deze diafragma's zijn volledig gelast om de integriteit van de container te behouden bij toepassingen onder vacuümomstandigheden- Ja, ik weet het.
| Meetbereik | 0-10KPa......~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 100°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304 roestvrij staal, gegoten aluminium |
| Materiaal van het diafragma | 316L roestvrij staal |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~1,4 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4·20 mA | 15 ̊30VDC | Twee/Drie/Vier draad |
| 4 ¢ 20 mA met Hart | Twee draden | |
| RS485 communicatieprotocol | Vier draden |
Tips voor het bestellen:
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, is het noodzakelijk een EPDM-O-ringdichting te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor bijzondere eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling
Bestelgids:
| BP93420 | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DIII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa......~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4 ¢ 20mADC | S2 | 420mADC met Hart | |||||
| S3 | RS485 | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
