G1/2 draadvloeistofdiafragma drukzender met DIN explosiebestendige druksensor
Product Details
| Model nr.: | BPHT24 | Bereik: | 0-10kpa~035mpa |
|---|---|---|---|
| Kracht: | 5Vdc / 12-32Vdc | Output: | 0.5-4.5VDC /4-20mA /0-10VDC |
| Verbinding: | M20*1,5 G1/2 | type: | Verzender voor de druksensor van het diafragma |
| Metingsmedium: | Vloeistof, gas, dranklijm enzovoort. | Genauigheidsgraad: | 00,5% FS |
| Materiaal: | Roestvrij staal | Aanpassing: | Beschikbaar voor OEM en ODM |
| Markeren |
G1/2 Draadvloeistofdiafragma drukzender,Splitsingsdiafragma-druktransmitter met DIN,G1/2 draad explosiebestendige druksensor |
||
Product Description

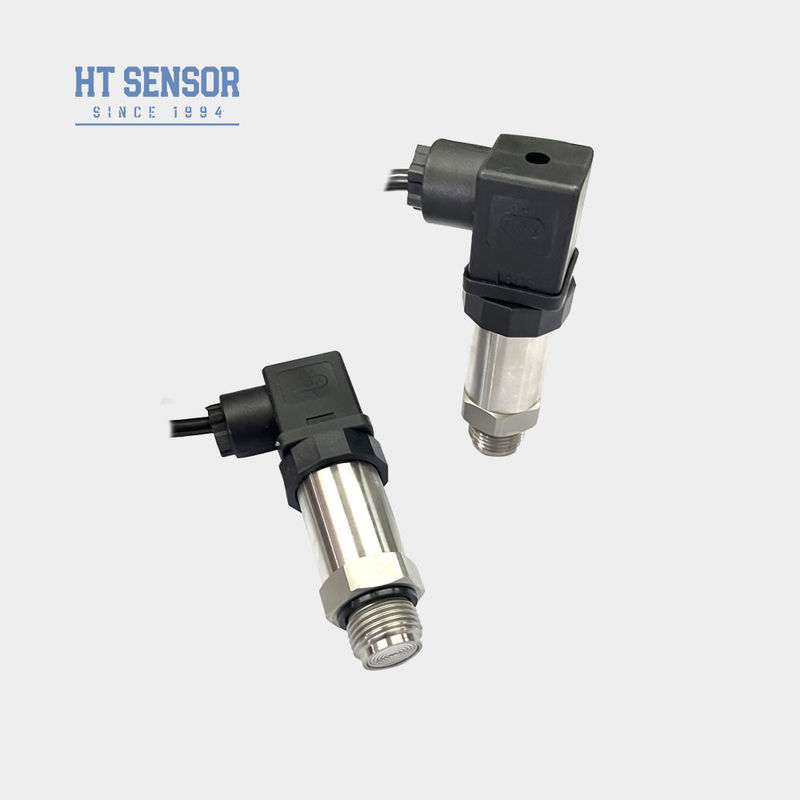

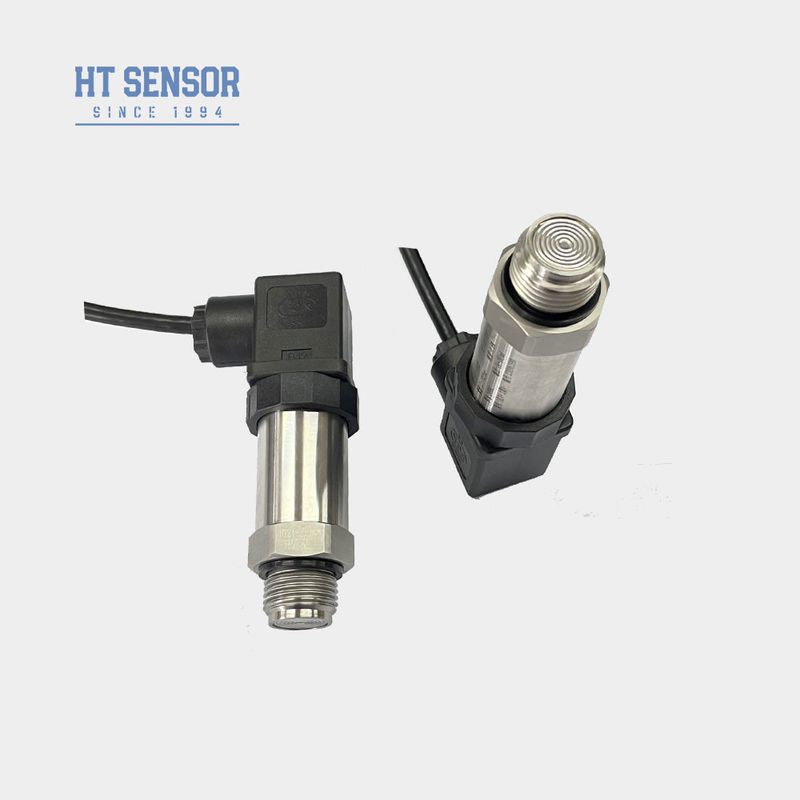

BPHT24 Splijtdiafragma druk sensor zender met DIN
BPHT24Flusssensor voor de druk van het diafragma
Invoering van een druksensor met een spoeldiafragma:
De BPHT24-type spuitdiafragma druksensor zender neemt HT-serie plaat diafragma silicium geïsoleerde olie kern als signaal meetelement.Alle componenten zijn ondergebracht in een roestvrijstalen behuizing die het sensorsignaal omzet in het standaard uitgangsstroom- of spanningssignaal dat door de klant wordt vereist.
De platte diafragma drukzender bestaat uit een spanningsmeter en een diffuse silicium voorkant.Hardere deeltjes in het gemeten medium zullen het geïsoleerde spoeldiafragma niet beschadigenCompacte structuur, corrosiebestendigheid, trillingsbestendigheid, deeltjesinslagbestendigheid, breed temperatuurcompensatiebereik.Diffuus silicium voortype neemt geïmporteerd diffuus silicium kern systeem, adopteert afstemming en digitale compensatietechnologie, de productprestaties zijn betrouwbaar en de output stabiel.
Productkenmerkenmet een vermogen van niet meer dan 50 W:
1Verscheidene drukinterface-opties
2. Ontworpen voor hygiënische toepassingen om middelmatige schaling te voorkomen
3. Hoogteprecisie met een volledig roestvrij staal structuur
4Makkelijk schoon te maken.
Toepassingenmet een vermogen van niet meer dan 50 W:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
2Ideaal voor milieubescherming en chemische industrie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4Goed geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëne industrie
| Prestatieparametersmet een vermogen van niet meer dan 10 W | |
| Meetbereik | 0~35Kpa...~20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,15 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Besteltips |
2. Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt het geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgidsmet een vermogen van niet meer dan 50 W | ||||||||
| BPHT24 | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IX | Toon druktransmitter | IIC/III | Industrial General/ Display Druktransmitter | |||||
| T | Hoogtemperatuurbestendige druktransmitter | |||||||
| Meetbereik | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
