BP93420D-II Differentiële druktransmitter met DIN voor vloeistoftest Differentiële niveausensor
Product Details
| Modellen: | BP93420D-II | Bereik: | 0-10kpa~2Mpa |
|---|---|---|---|
| Kracht: | 24VDC ((12-32VDC) | Output: | 4-20mA 0-10v enzovoort |
| Materiaal: | Roestvrij staal | Draad: | Mannelijke en vrouwelijke G1/4 M20*1.5 enzovoorts |
| Druktype: | Sensor voor een drukverschillingszender | Beschermingsklasse: | IP65 |
| Werktemperatuur: | 0-60°C | Verbinding: | Big DIN of OEM |
| Markeren |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description

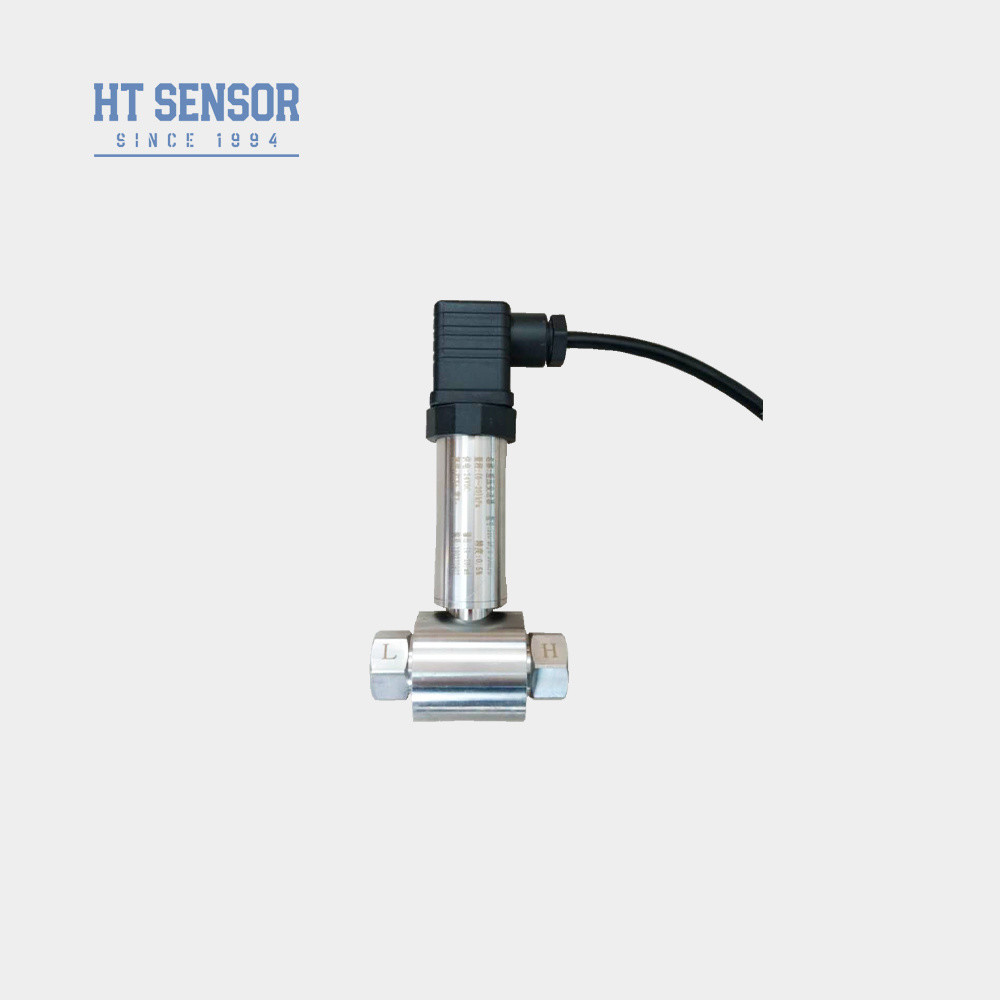

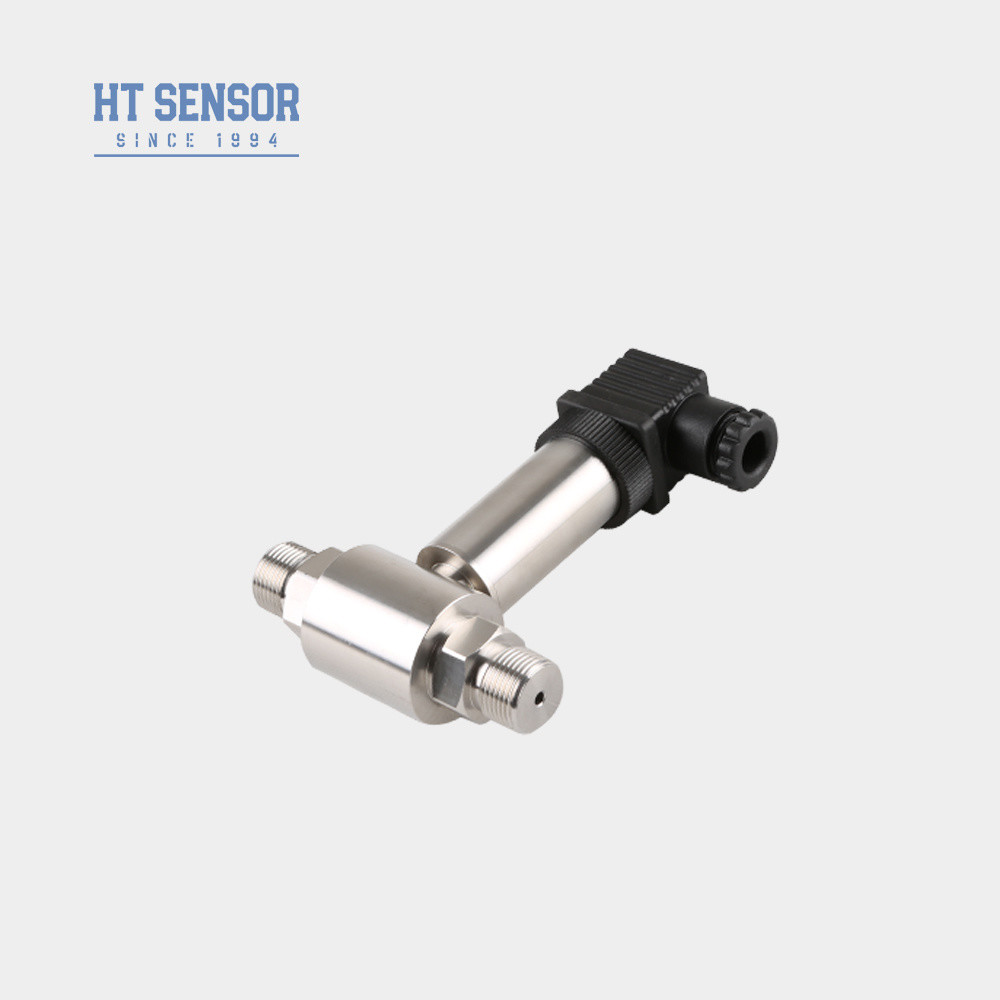

BP93420D-II Differentieel Druksensor met DIN voor Vloeistof Test Differentieel Niveausensor
BP93420DII Differentieel DrukTransmitter
Introductie van de differentieeldruksensor:
De BP93420DII is een differentieeldruktransmitter uitgerust met een diffusie silicium piëzoresistieve sensor, met dubbele drukaansluitingen voor aansluiting op pijpleidingen of impulsleidingen. Dit apparaat is ontworpen voor het meten van drukverschillen in zowel gasvormige als vloeibare media, en is in staat om overdruk, vacuüm en bijna-statische omstandigheden aan te kunnen.
De sensor maakt gebruik van een solid-state keramisch diafragma dat vervormt onder aangebrachte druk, waarbij de resulterende spanning een proportionele verandering in weerstand produceert. Dit signaal wordt verwerkt door een geïntegreerde elektronische converter in de behuizing, die een gestandaardiseerd 0–10 V of 4–20 mA signaal uitvoert.
De installatie wordt vergemakkelijkt door schroefdraadverbindingen, waardoor de transmitter geschikt is voor diverse industriële en sanitaire toepassingen. Typische gebruiksscenario's zijn onder meer het bewaken van drukverschillen in verwarmingssystemen (tussen aanvoer- en retourleidingen), evenals het regelen van filters, ventilatoren en compressoren.
Producteigenschappenvan differentieeldruksensor:
- De transmitter heeft een roestvrijstalen constructie, waardoor hij compact en eenvoudig te installeren is
- Hij ondergaat strenge temperatuurcompensatie en verouderingsscreening, wat zorgt voor stabiele en betrouwbare prestaties
- De elektrische interface kan worden geselecteerd als een plug-in of directe bedradingsoptie.
Toepassingen van differentieeldruksensor::
- Geschikt voor het meten van differentieeldruk van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
- Toegepast in industriële on-site processen zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
- Drukmeting voor pijpleidingen en ovenkamers
| Prestatieparameters van differentieeldruksensor: | |
|---|---|
| Meetbereik | 0-10KPa……~2MPa |
| Druktype | Differentieeldruk |
| Enkelzijdige Overbelasting | ≤3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 keer het nominale bereik of 7 MPa |
| Nauwkeurigheid @ 25℃ | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid | ±0,03% (Typ.) ±0,05%FS (Max.) |
| Hysteresis | ±0,03% (Typ.) ±0,05%FS (Max.) |
| Langetermijnstabiliteit | ±0,5%F.S/Jaar(≤200KPa) ±0,2%F.S/Jaar(＞200KPa) |
| Nultemperatuurdrift | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Span Temperatuurdrift | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Compensatietemperatuur | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Bedrijfstemperatuur | -30℃~80℃ |
| Opslagtemperatuur | -40℃~100℃ |
| Trilling | 10g,55Hz ～ 2kHz |
| Behuizingsmateriaal | 304,316L |
| Diafragmamateriaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosieveiligheidsklasse | Intrinsiek veilig en explosieveilig |
| Beschermingsklasse | IP65 |
| Gewicht | ~0,45kg |
| Uitgangssignaal | Voedingsspanning | Uitgangstype |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 draads |
| 0～10/20mA |
3 draads |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Besteltips |
1. Zorg er bij het selecteren van het product voor dat het gemeten medium compatibel is met de contactonderdelen van het product.
2. Om een betrouwbare werking te garanderen, wordt aanbevolen om een driewegmanifold te installeren tussen het meetpunt en de transmitter, om een langzame en uniforme drukopbouw in de positieve en negatieve drukkamers van de transmitter te garanderen.
3. Tijdens de installatie is het raadzaam om de drukaansluitingen aan beide uiteinden horizontaal te plaatsen om de impact van de installatielocatie op het product te minimaliseren.
4. Voor speciale vereisten zoals sterke trillingen, directe impactkracht, sterke elektromagnetische interferentie of radiofrequentie-interferentie, informeer ons bedrijf en specificeer deze vereisten in de bestelling
| Bestelgids | ||||||||
| BP93420XX | Druksensor | |||||||
| Code | Overzicht Constructie | |||||||
| DII | Differentieeldruksensor | |||||||
| Meetbereik | 0-10KPa……~2MPa | |||||||
| Code | Voeding | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Anders | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1.5 Mannelijk | |||||||
| J2 | G1/2 Mannelijk | |||||||
| J3 | G1/4 Mannelijk | |||||||
| J4 | 1/2 NPT Mannelijk | |||||||
| J5 | Anders | |||||||
| Code | Elektrische Aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stekker | |||||||
| B3 | Afgeschermde Kabel Uitgang | |||||||
| B4 | Anders | |||||||
| Code | Druktype | |||||||
| D | Differentieeldruk | |||||||
