BP93420D-III Differencialdruktransmittersensor voor water en olie Differencialdruktransmitters
Product Details
| Modellen: | BP93420D-II | Bereik: | 0-10kpa~2Mpa |
|---|---|---|---|
| Kracht: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA 0-10v EN zo verder |
| Materiaal: | van roestvrij staal | Draad: | mannetje en vrouwtje |
| Druktype: | Differentiële druk | Beschermingsklasse: | IP65 |
| Werktemperatuur: | 0-60°C | Verbinding: | Big DIN of OEM |
| Markeren |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description

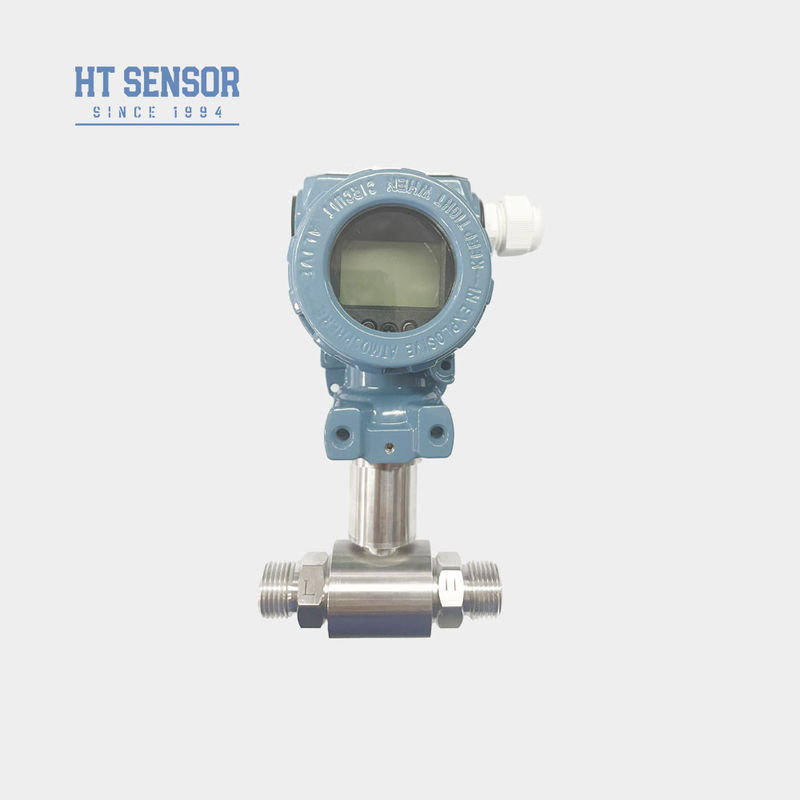

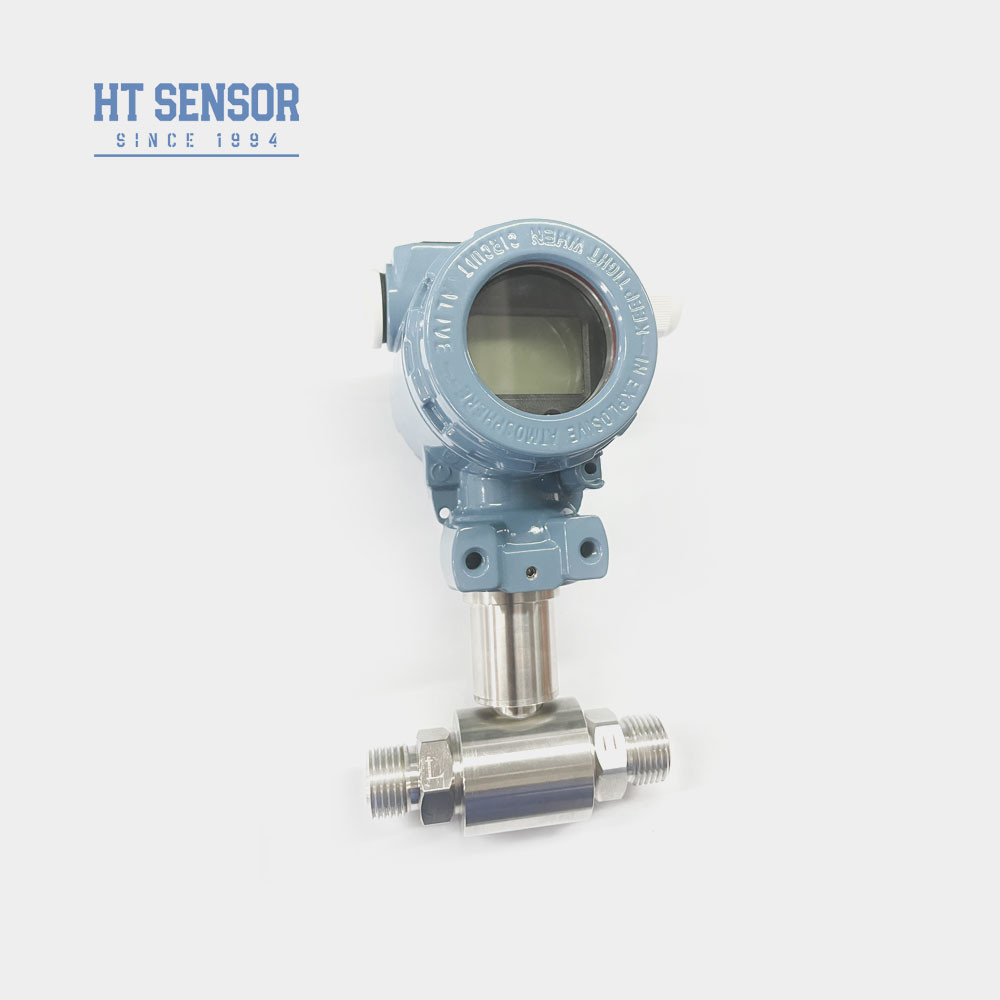

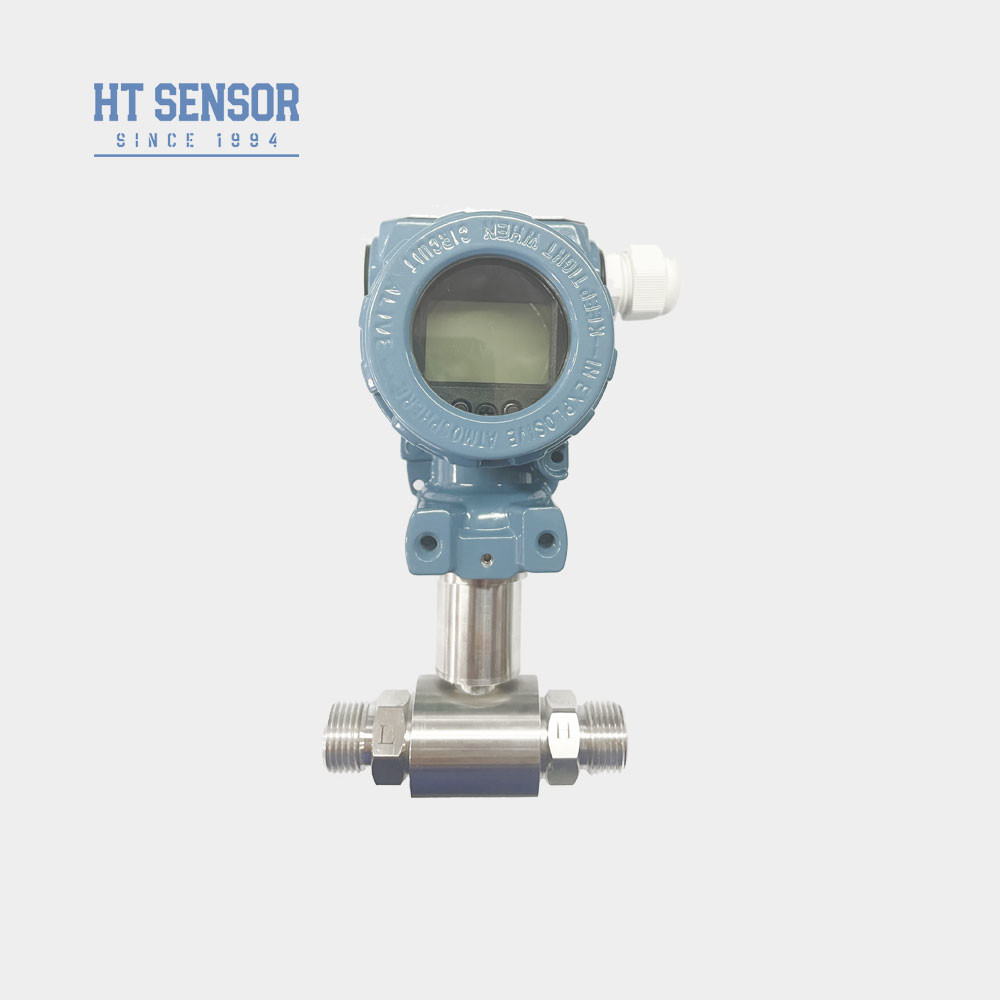

BP93420D-III Differenciële druktransmittersensor voor water en olie
BP93420DIII.DdifferentiëlePverlengingTransmitter
Invoering van een differentialdruksensor:
BP93420D-III 2088 Differentiële druktransmittersensor met diffuse siliciumdruksensor.Wanneer het drukverschil van het gemeten medium zich aan beide zijden van de sensor op het gegolfde membraan bevindt, het uitgangssignaal van de sensorchip Wheatstone brug heeft een goede lineaire relatie met het drukverschil, en het drukverschil kan nauwkeurig worden gemeten.Het is geschikt voor de drukverschilmeting van verschillende gassen en vloeistoffen in pijpleidingen in aardolie2088 Structurele drukzender gebruikt geïmporteerde druksensoren. Computertemperatuurcompensatie voor laserweerstandstrimming.ontwerp van een geïntegreerde verbindingskist. Uitgerust met een speciale terminal en digitaal display, gemakkelijke installatie, kalibratie en onderhoud.en geschikt voor een verscheidenheid aan gelegenheden, alle weersomstandigheden en een verscheidenheid aan vloeistoffen.
Productkenmerkenmet een diameter van niet meer dan 10 mm,:
- De zender is van roestvrij staal, waardoor hij compact en eenvoudig te installeren is
- Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd
- De elektrische interface kan worden geselecteerd als een plug-in-optie of als een directe bedrading.
Toepassingenmet een diameter van niet meer dan 10 mm,:
- Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
- Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
- Drukmeting voor leidingen en ovenkamers
| Prestatieparametersmet een diameter van niet meer dan 10 mm, | |
|---|---|
| Meetbereik | 0-10KPa......~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 100°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Besteltipsmet een diameter van niet meer dan 10 mm, |
1Bij het selecteren van het product dient u ervoor te zorgen dat het gemeten medium compatibel is met de met het product in contact komende delen.
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te installeren.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatieplaats op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren
| Bestelgidsmet een diameter van niet meer dan 10 mm, | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa......~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
