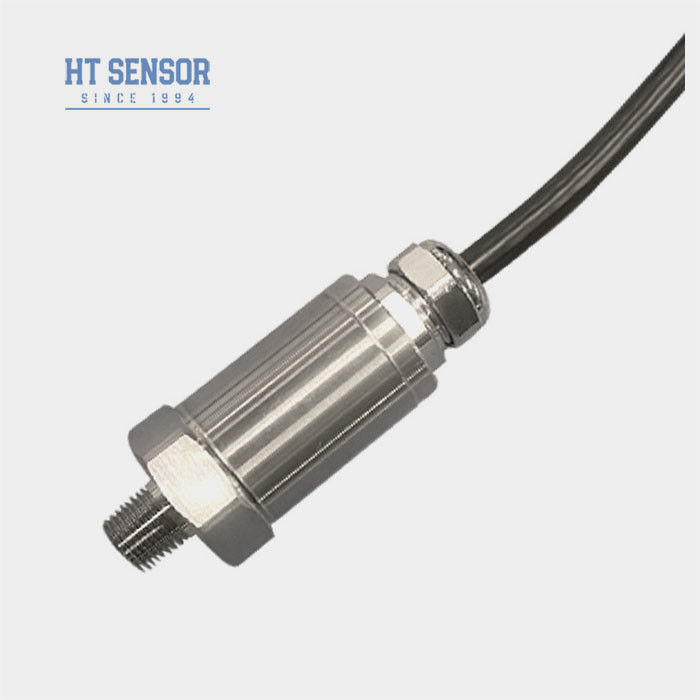

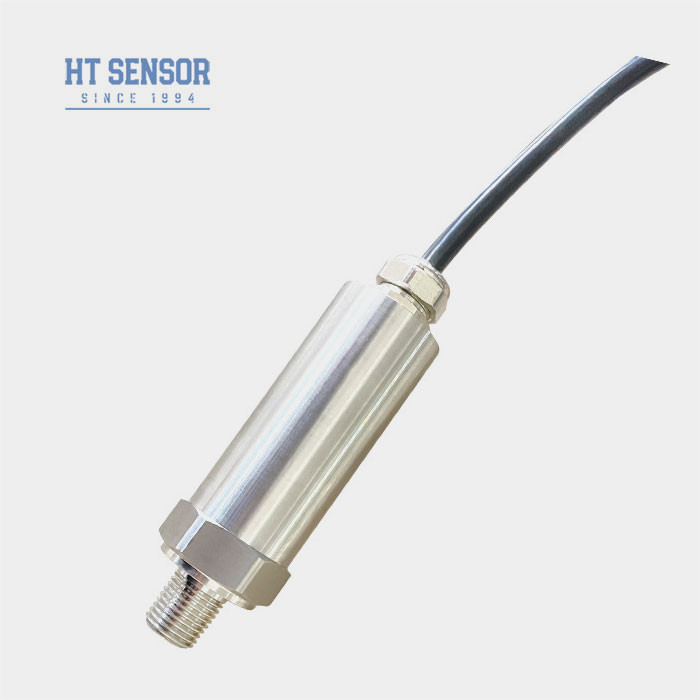

BP93420-I 0-10VDC diffusie-olie siliciumdruktransmittersensor voor water- en olieproeven
Product Details
| Model nr.: | BP93420-I | Kracht: | 5VDC /24VDC |
|---|---|---|---|
| Verbinding: | pg7 | Langetermijnstabiliteit: | +-0,1% F.S./Jaar ((Type.) |
| Huismateriaal: | 316L. of 304SS | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Metingsmedium: | lucht. water olie | Genauigheidsgraad: | 0.5G 0.25G |
| Drukbereik: | 0kpa~10kpa...60MPa | IP-classificatie: | IP65 |
| Aanpassing: | OEM-producten | Draad: | G1/4 M20*1.5 of OEM |
| Markeren |
0-10VDC oil pressure transmitter,silicon pressure sensor for water,diffusion pressure transmitter with warranty |
||
Product Description
BP93420-I 0-10VDC diffusie-olie siliciumdruktransmittersensor voor water- en olieproeven
BP93420I siliciumdruktransmittersensor
Invoering van een siliciumdrukzender:
De BP93420-I-drukzender is ontworpen om te voldoen aan de meeste industriële toepassingen die hoge nauwkeurige metingen vereisen.en de drukgevoelige componenten worden geselecteerd bij leveranciers van hoge kwaliteitMet behulp van nauwkeuriger digitale circuits heeft de druksensor CE, ROHS, ISO en explosiebestendige certificeringen gehaald.Aanpassingsstructuren en uitvoerformaten kunnen ook worden ontworpen om aan specifieke toepassingsvereisten te voldoen.
| Prestatieparameters van de siliciumdrukzender | |
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,15 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
Productkenmerkenmet een vermogen van meer dan 10 W,:
- 1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
- 2Compact en licht ontwerp
- 3.Hoge precisie, volledig roestvrij staal.
Toepassingenmet een vermogen van meer dan 10 W,:
- 1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
- 2. Toegepaste in de scheepvaart- en luchtvaartindustrie
- 3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
- 4Gebruikt in hydraulische en pneumatische besturingssystemen
| Bestelpunten van de druksensor |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids van de drukzender | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | -Nog niets.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
