BP93420D-II Olie-water differentiële druktransmittersensor met DIN-niveausensor
Product Details
| Modellen: | BP93420D-II | Bereik: | 0-10kpa~2Mpa |
|---|---|---|---|
| Kracht: | 5VDC 24VDC | uitgang: | 0.5-4.5V 4-20mA 0-10v EN zo verder |
| Materiaal: | roestvrij staal | Draad: | mannetje en vrouwtje |
| Druktype: | Differentiële druk | Beschermingsklasse: | IP65 |
| Werktemperatuur: | 0-60°C | Verbinding: | Big DIN of OEM |
| Markeren |
Stainless Steel Differentiële Druk Transmittersensor,Differentialdruktransmittersensor met DIN,Vrouwelijke drukdifferentialsensor |
||
Product Description

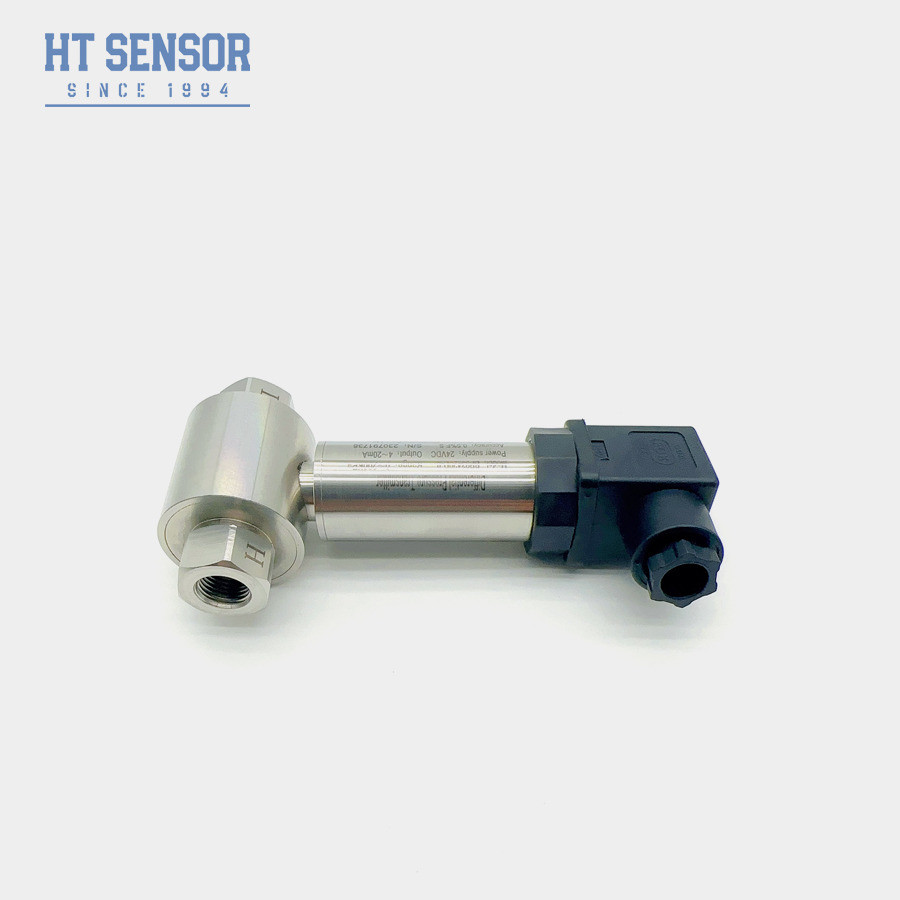

BP93420D-II oliewaterverschildrukzender met DIN
BP93420DIIDdifferentiëlePverlengingTransmitter
Inleiding:
BP93420DII-differentialdrukzender met behulp van een drukweerstandssensor van diffusiesilicium.Wanneer het drukverschil van het gemeten medium van het gegolfde diafragma aan tegenovergestelde zijden van de sensor wordt gemeten,het sensorchip wheatstone brug uitgangssignaal had een goede lineaire relatie met het drukverschilHet is geschikt voor aardolie, chemische stoffen,elektriciteits- en hydrologische industrieën, zoals pijpleiding in verschillende gassen en vloeistoffen, differentialdrukmeting.
Productkenmerken:
- De zender is van roestvrij staal, waardoor hij compact en eenvoudig te installeren is
- Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd
- De elektrische interface kan worden geselecteerd als een plug-in-optie of als een directe bedrading.
Toepassingen:
- Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
- Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
- Drukmeting voor leidingen en ovenkamers
| Prestatieparameters | |
|---|---|
| Meetbereik | 0-10KPa......~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 100°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Besteltips |
1Bij het selecteren van het product dient u ervoor te zorgen dat het gemeten medium compatibel is met de met het product in contact komende delen.
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te installeren.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatieplaats op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren
| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa......~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
