5VDC industriële druksensor Transmitter voor water olie druktransducer sensor
Product Details
| Model nr.: | BP170 | Kracht: | 5VDC 24VDC |
|---|---|---|---|
| Verwijder: | 0.5-4.5V 4-20mA 0-10V | Huismateriaal: | van roestvrij staal |
| Druktype: | Gauge/Absolute/Verzegeld | Oorsprong: | Baoji China |
| Type: | BP170 industriële druksensor | Drukbereik: | 0~10kpa.--- 60MPa |
| OEM-producten: | OEM en ODM | Draad: | G1/4 M20*1.5 of OEM |
| Markeren |
5VDC industriële druksensor,Industriële druksensortransmitter voor water,5VDC-water-olie-drukomvormer |
||
Product Description

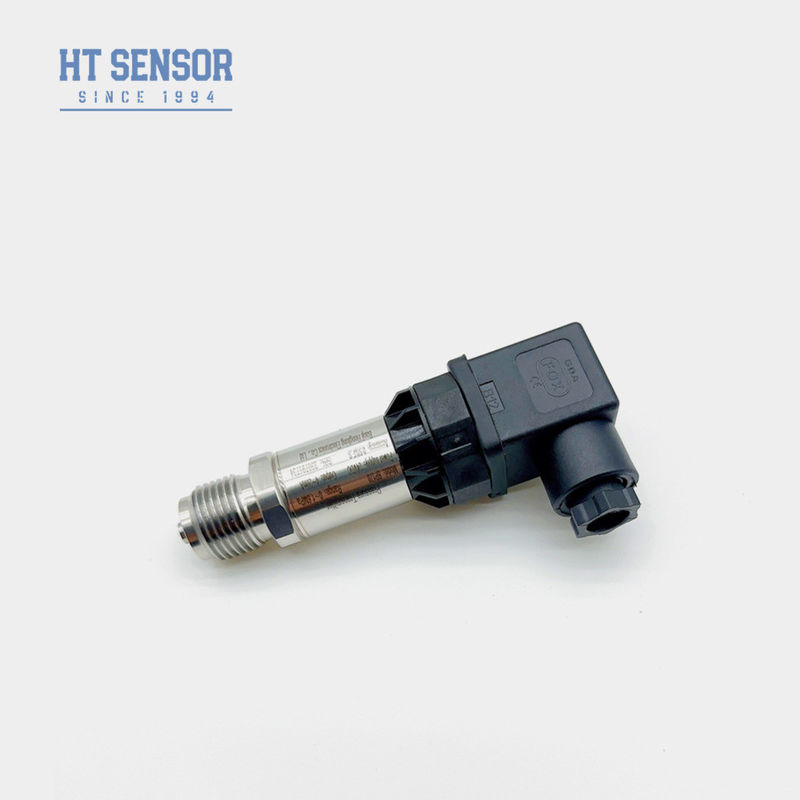

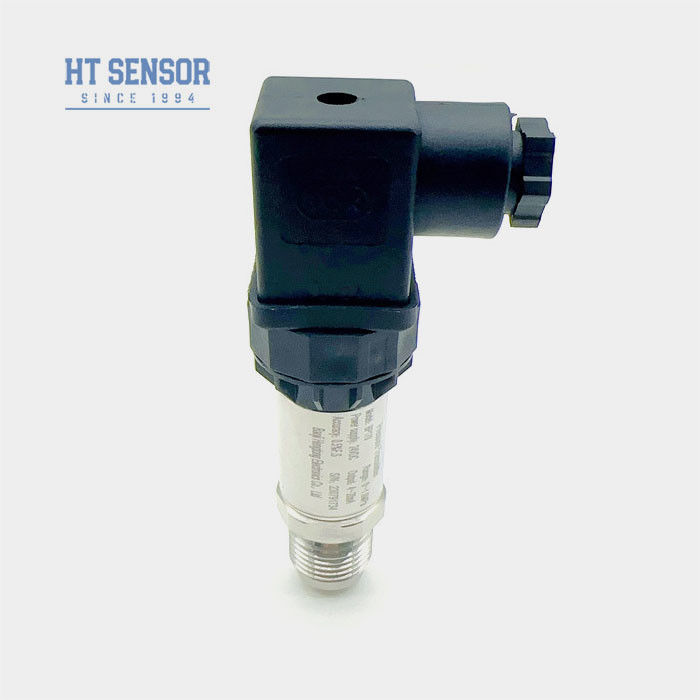

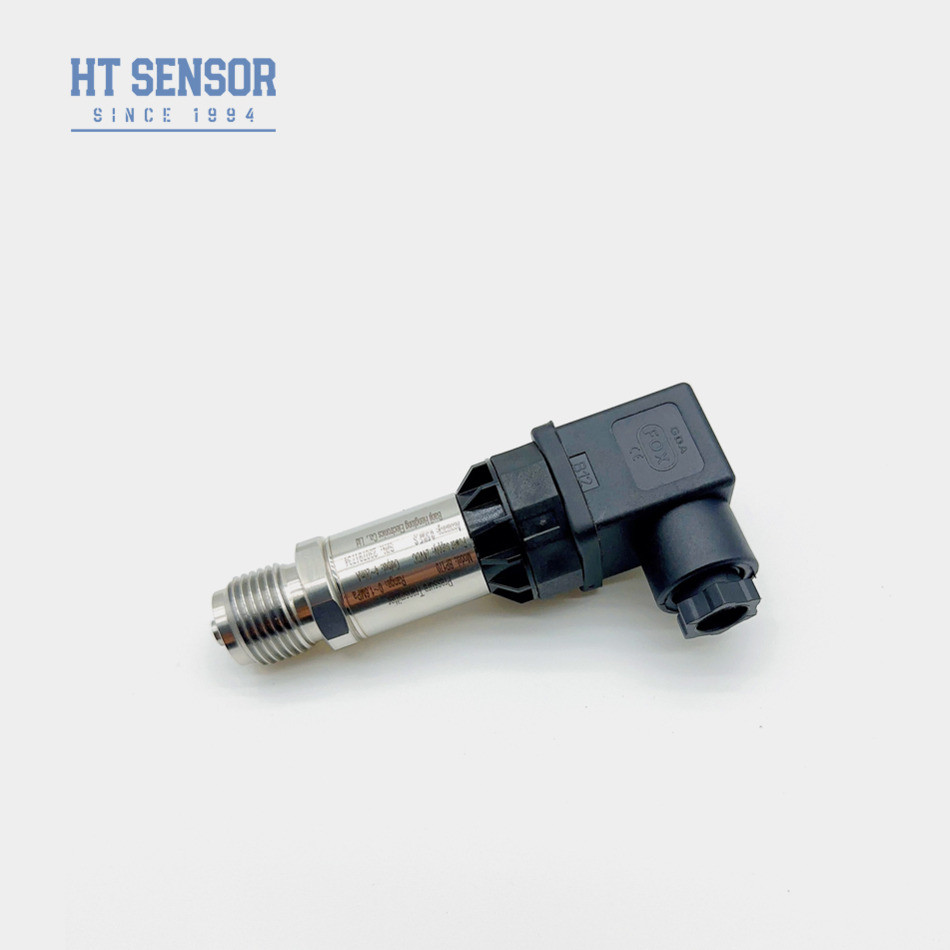

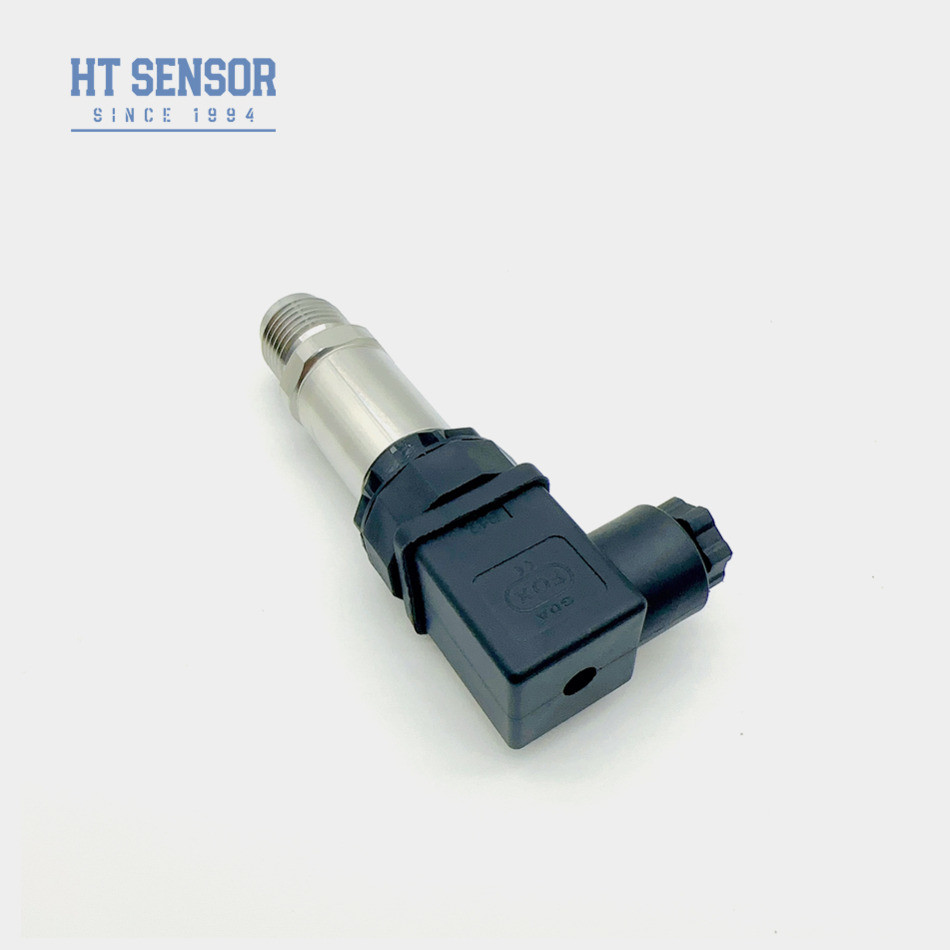

BP170 Transmitter voor industriële druksensoren
BP170 Druktransmitter
Invoering van industriële druksensorenzender:
BP170 industriële druksensor zender neemt HT-serie silicium geïsoleerde olie gevulde sensor kern als signaal meet element.Speciale Hersman (DIN) connectoren zetten het sensorsignaal om in het standaard uitgangssignaal dat door de klant wordt vereist met behulp van onze eigen hoge precisie PCB. Op grote schaal gebruikt in verschillende industrieën.
Productkenmerkenvan industriële druksensorenzender:
- 1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
- 2Compact en lichtgewicht ontwerp.
- 3Hooggeprecieze, volledig roestvrij staal structuur.
Toepassingenvan industriële druksensorenzender:
- 1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
- 2. toegepast in de scheepvaart- en luchtvaartindustrie.
- 3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
- 4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van industriële druksensorenzender | |
|---|---|
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,25 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Selectie Voorbeelden van druktransmittersensor |
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de fluorrubber O-ring is -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM O-ring afdichting te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt het geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgidsvan industriële druksensorenzender | |||||||||
| BP170X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
Q1: Bent u een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product.
A2: Wij leveren OEM- en Custom-Design-diensten.
Q3:Kwaliteitsgarantie.
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking.
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5: Neem contact op met ons.
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
