Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT SENSOR |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP157 |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Productmodel: | BP157 | Bereik: | 0~10KPa~20MPa |
---|---|---|---|
Output: | 4-20mA /0,5-4,5VDC | Accuray: | 00,25% of 0,5% |
Huismateriaal: | 304S.S. | Beschermingsclassificatie: | IP65 |
Model: | 1 | ||
Markeren: | Mini-silicon-druktransmittersensor,Druktransmittersensor olie kern RoHs,Olie kern drukzender 4 20 ma RoHs |

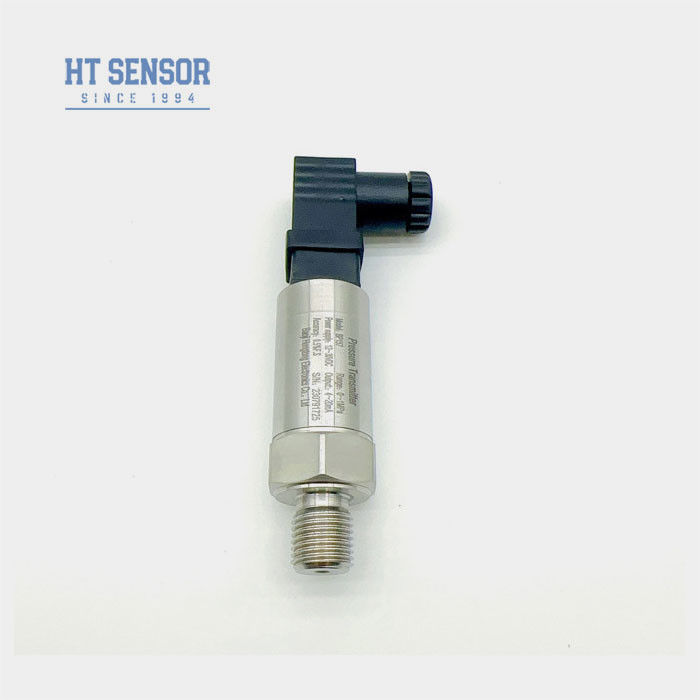

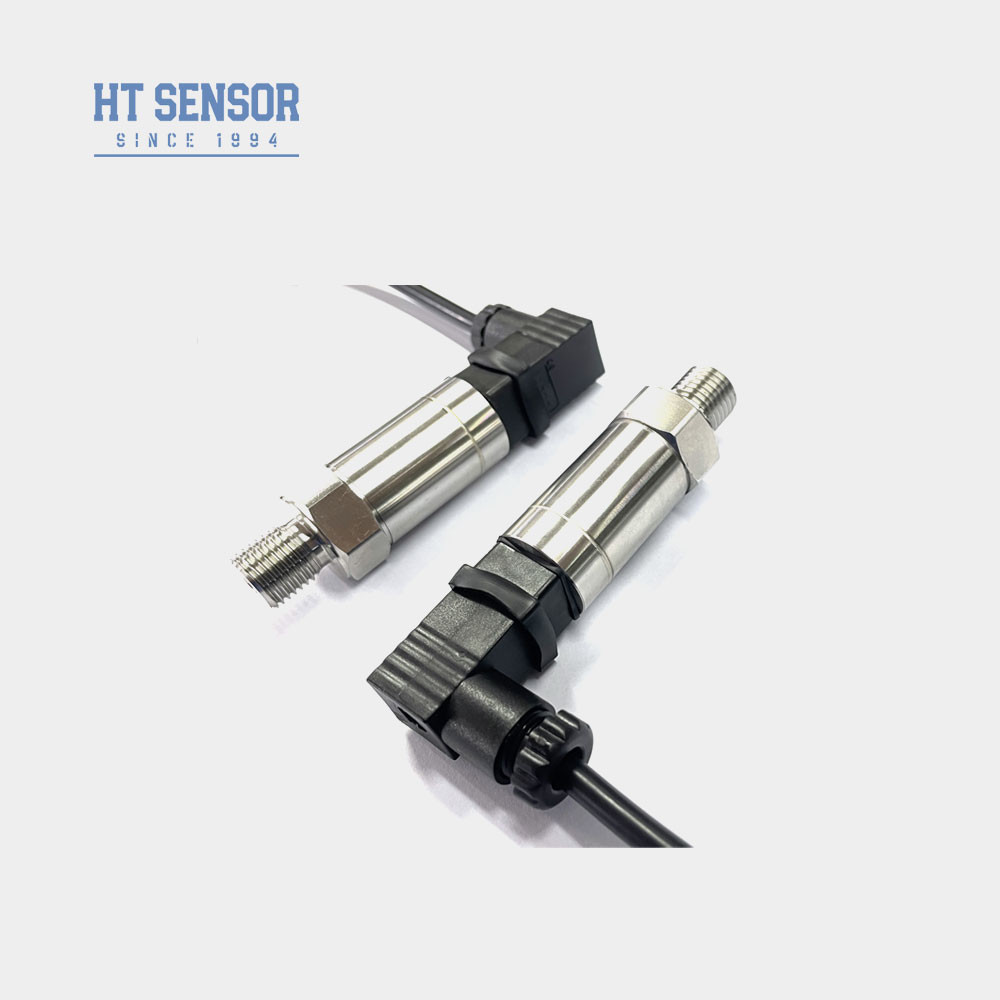

BP157 Druktransmitter
Invoering van drukgevoelige sensor:
Wanneer de gemeten druk op het diafragma werkt, wordt het diafragma licht vervormd.en er is een reeks van kleine weerstand op het diafragmaAls het diafragma vervormd raakt, wat resulteert in een verandering in de weerstandswaarde van het piezoresistief,de diffuse siliciumdrukzender heeft gewoonlijk een ingebouwd brugcircuitDe brug bestaat uit een veelheid van weerstanden, waarvan één piezoresistief is.door de verandering van het elektrische signaal van de bruguitgang te metenHet uitgangssignaal kan analoge (zoals spanning of stroom) of digitale (zoals digitale code) zijn.
Productkenmerken van de druksensor:
Toepassingen van de druksensor:
Prestatieparameters van de druksensor:
Meetbereik | 0 kPa 10 kPa... 5 MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | 0-70°C ((≤10mpa, aanpasbaar) |
Werktemperatuur | -20°C tot 80°C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10g,55Hz 2kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex ia IIC T6 Ga |
Beschermingscategorie | IP65 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 0,1 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4·20 mA | 12 ̊30VDC | 2/3/4 draad |
010/20mA |
3 draad |
|
0/1 ¢5V | ||
0/110V | ||
0.5·4.5V |
5VDC |
Bepaling van de bewegingen van de druksensor
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, is het noodzakelijk een EPDM-O-ringdichting te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
