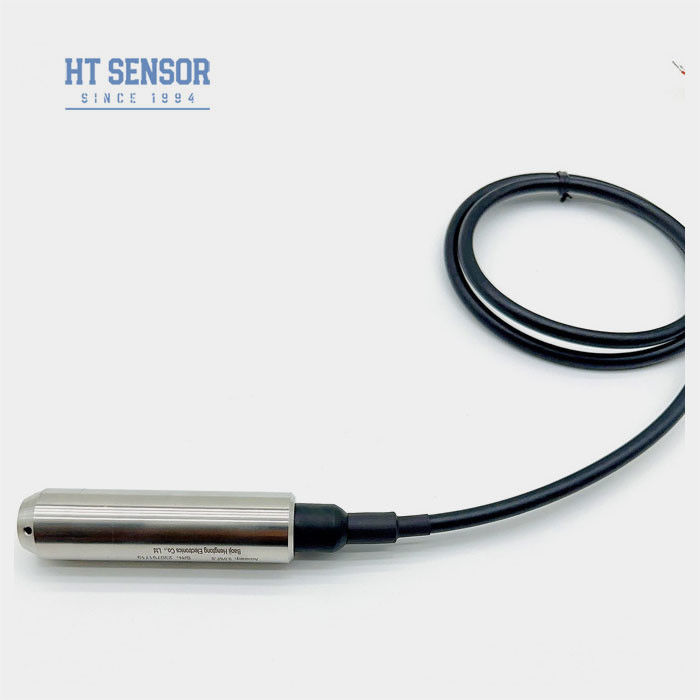

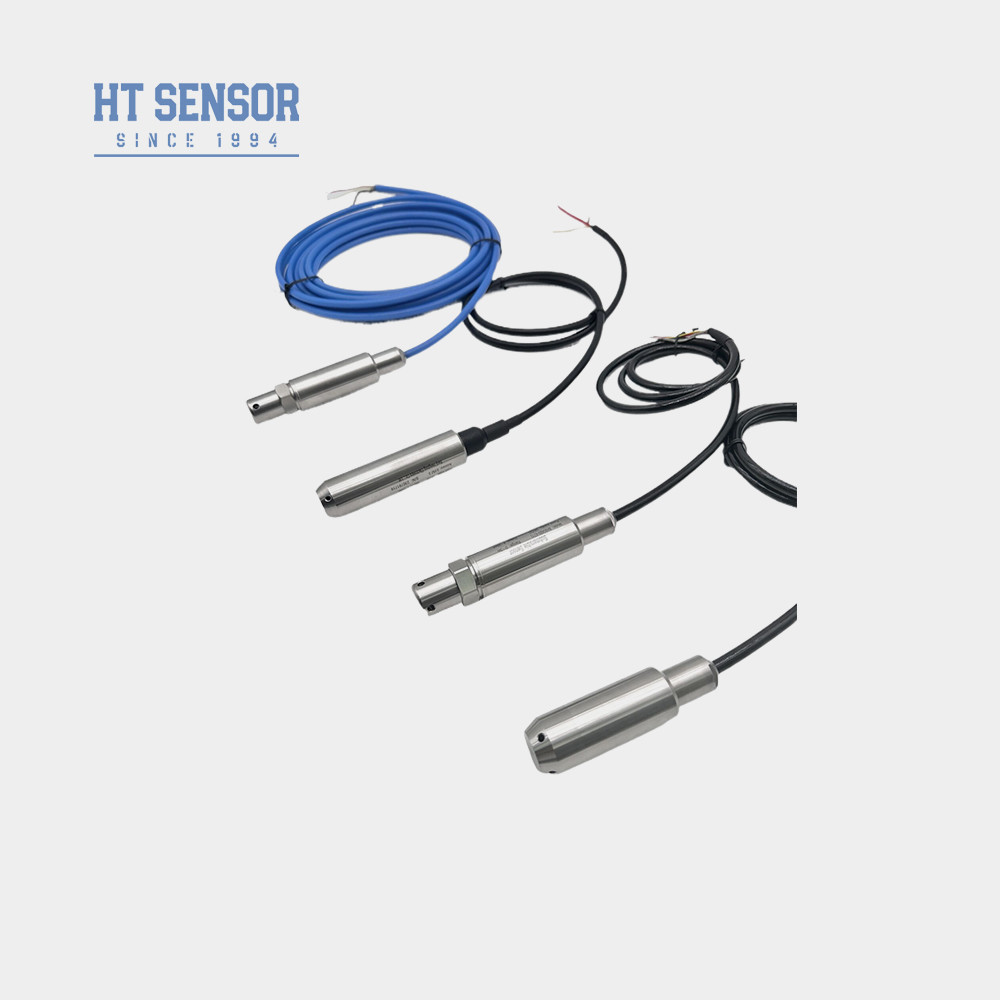

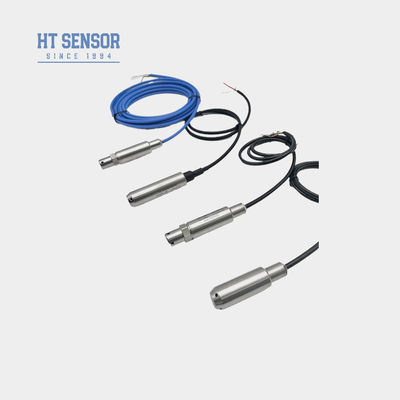

Bh93420-I Waterniveau-transmitter 12-36vdc 4-20ma Onderwaterniveau-transmitter
Product Details
| Model nr.: | BH93420-I | Uitgangssignaal: | 4-20mA of 0,5-4,5VDC |
|---|---|---|---|
| Bereik: | 0-1mH2O~400mH2O | Precisiteit: | 00,25% of 0,5% |
| Kracht: | 12-32VDC | Kabelmateriaal: | PU of PE |
| Gemiddeld: | Water of olie | Huismateriaal: | 304 S.S |
| Beschermingsclassificatie: | IP 67 | ||
| Markeren |
BH93420-I Waterniveausemitter,Waterspiegeltransmitter 12vdc,4-20ma onderwater niveau zender |
||
Product Description
12-36VDC-waterniveauzender met signaaluitgang 4-20mA
BH93420 Iwaterniveau-zender
Inleiding:
BH93420-I Onderdompelbare waterniveausensor die is gebaseerd op de kenmerken van de diffuse siliciumsensor.die een kleine transistorstructuur in zich heeft die externe druk kan omzetten in een elektrische uitgang.
In de diffuse silicium-invoerniveau-zender wordt de sensor in het meetmedium geïnstalleerd.de transistorstructuur in de sensor zal een kleine vervorming ondergaan, waardoor de weerstandswaarde verandert, wat resulteert in een elektrisch signaal.
Productkenmerken:
- Volledige roestvrijstalen behuizing, geschikt voor verschillende testomgevingen
- Onderdompelingsoondmeting, gemakkelijke installatie
- Verschillende uitgangssignaalopties
- Explosiebestendige markering: ExiaIICT6
- Hoge bescherming: IP68
- PE- of PU-kabel
Toepassingen:
- Compatibel met 316LSS, niet-corrosieve vloeistoffen
- Monitoring van het waterniveau in verschillende toepassingen zoals rioolwater, industrieel en gemeentelijk water, watertanks, putten, rivieren, zeewater, meren, enz.
- Meting van het brandstofgehalte in dieseltank en brandstoftank
Prestatieparameters:
| Meetbereik | 010m...400mH2O |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 2X nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,2% F.S/jaar (max.) |
| Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur | 0-50°C (0-1m. 0-2m ); 0-70°C |
| Werktemperatuur | -20 tot 80°C |
| Bergingstemperatuur | -30°C tot 100°C |
| Huismateriaal | 304 roestvrij staal |
| Materiaal van het diafragma | 316L roestvrij staal |
| Isolatieweerstand | ¥100MΩ@100VDC |
| Explosiebestendige classificatie | ExiaIICT6 |
| Beschermingscategorie | IP67, IP68 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg (zonder kabel) |
| Kabelmateriaal | Polyethyleen, polyurethaan |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad | |
| 0/1 ¢5V | ||
| 0/110V | ||
| 0.5·4.5V | 5VDC | |
| RS485 communicatieprotocol | 3.630V/batterij | 4 draden |
Tips voor het bestellen:
1Zorg ervoor dat het gemeten medium tijdens de selectie compatibel is met de productonderdelen die ermee in contact komen.
2De dichtheid van het gemeten medium moet worden gespecificeerd.
3Voor sterke elektromagnetische of radiofrequente storingen, geef u de details aan ons bedrijf en vermeld deze in de bestelling.
4Om de betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
Bestelgids:
| BH93420 | Code | Ontwerp van de structuur | ||||||
| Ik... | Druktransmitter | |||||||
| Meetbereik | 010m...400mH2O | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3.6V batterij | |||||||
| D4 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
| Code | Huismateriaal | |||||||
| 01 | 304 roestvrij staal | |||||||
| 02 | 316L roestvrij staal | |||||||
| Code | Kabelmateriaal | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
