1/8NPT Silicon Pressure Transmitter Waterdruksensor voor drukonderzoek in leidingen
Product Details
| Model nr.: | BP157 | Precisiteit: | ± 0,5% |
|---|---|---|---|
| Type verbinding: | G1/4,1/4NPT, 1/8NPT | Uitgangssignaal: | 4-20mA,0.5-4.5VDC |
| Stroomvoorziening: | 24VDC,5VDC | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Procestemperatuur: | -20℃~80℃ | Productnaam: | Druktransmittersensor |
| Beschermingsgraad: | IP65 | Gewicht: | 0.2KG |
| Markeren |
1/8NPT Siliciumdruktransmitter,Siliciumdruktransmitter voor pijpleiding,Waterdruksensor voor pijpleidingen |
||
Product Description
Silicon Pressure Transmitter Sensor Waterniveau Sensor Voor Pipeline Pressure Test

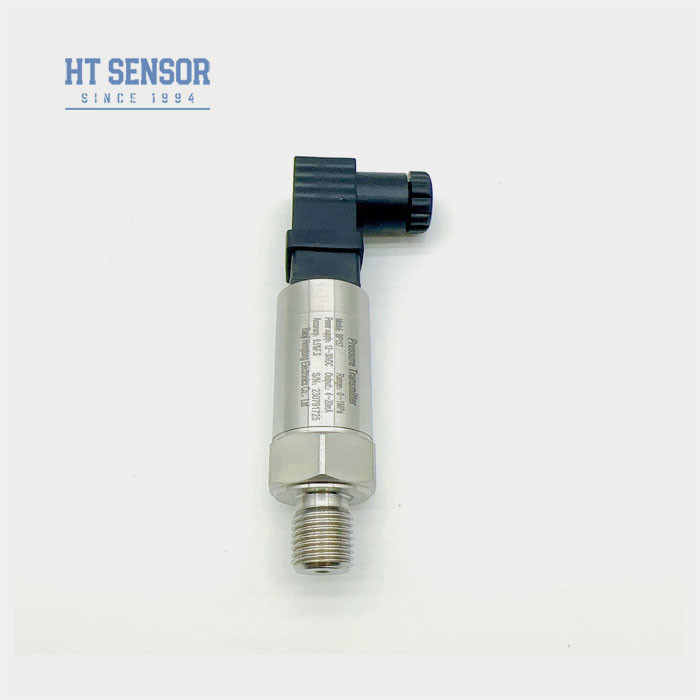

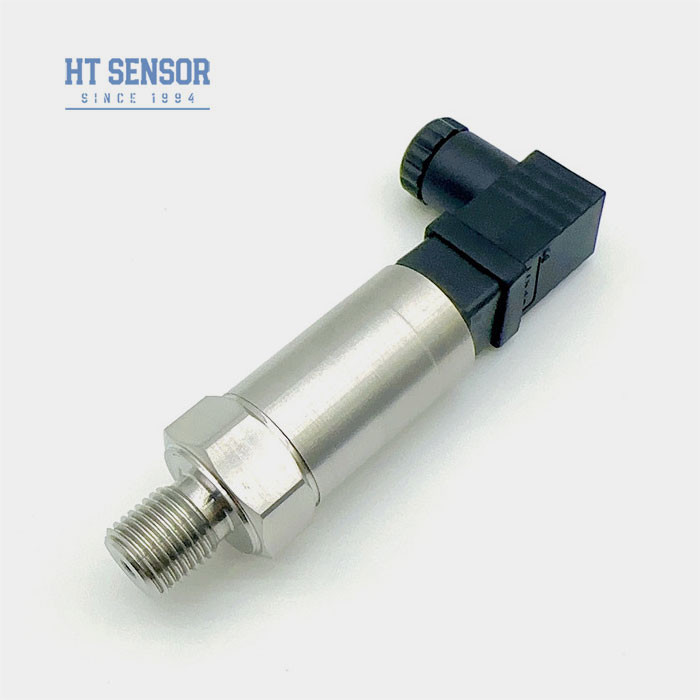

BP157-drukzender
Invoering van de drukzender:
De drukzender van de serie BP15 maakt gebruik van de olie gevulde kern van het drukbestendige siliciummembraan van de serie HT als signaalmetingselement.Het signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizingHet product is onderworpen aan rigoureuze tests en verouderingsscreening van onderdelen, halffabricaten,en eindproducten om een stabiele en betrouwbare prestatie te garanderen.
Productkenmerken:
- Compact en robuust ontwerp
- Anti-elektromagnetische interferentie.
- Volledig gelast, afgesloten
- IP65-bescherming
- Meerdere uitgangssignalen
Toepassingen:
- Compatibel met 316L roestvrij staal, niet-corrosieve gassen en vloeistoffen
- Petrochemische en andere industriële sector
- luchtcompressor, vacuümapparatuur
- hydraulische en pneumatische besturingssystemen
Prestatieparameters:
| Meetbereik | 0 kPa 10 kPa... 10 MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelastingdruk | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch), ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurfout - Nul | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurfout -Span | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Compensatietemperatuur | 0-50 °C ((<35KPa), 0-70 °C ((standaard)) -10~70 ((aanpasbaar) |
| Werktemperatuur | -20°C tot 80°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Huismateriaal | 304 SS |
| Materiaal van het diafragma | 316L SS |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| Afdichtmateriaal | Fluorrubber of volledig gelaste afdichting |
| Gewicht | ~ 0,20 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad |
|
| 0/1 ¢5V | ||
| 0/110V | ||
| 0.5·4.5V | 5VDC |
Bestelgids:
| BP15X | Druktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Gesloten directe uitgangskabel 1,0 meter | ||||||
| 7 | Mini-DIN-connector | 8 | Hirschmann-connector | ||||||
| Meetbereik | 0 kPa 10 kPa... 10 MPa | ||||||||
|
(0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | ||||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
