HT-sensor 4-20ma Flush-diafragma-druksensor Oliegevulde druksensor 12-32VDC
Product Details
| Model nr.: | BP93420-IIIQT2 | Langetermijnstabiliteit: | +-0,2% F.S./Jaar ((Type.) |
|---|---|---|---|
| Stroomvoorziening: | 9-36VDC | uitput: | 4-20mA |
| Specificatie: | met olie gevulde druksensor | Handelsmerk: | HTsensor |
| Oorsprong: | Baoji, China | Metingsmedium: | Vloeistof |
| Genauigheidsgraad: | 00,5% | Drukbereik: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| IP-classificatie: | IP65 | Aanpassing: | Beschikbaar voor OEM en ODM |
| Markeren |
4-20ma Flush Diaphragma Druk sensor,HT Sensor Flush Diafragma Druk Sensor,Oliegevulde druksensor 9VDC |
||
Product Description

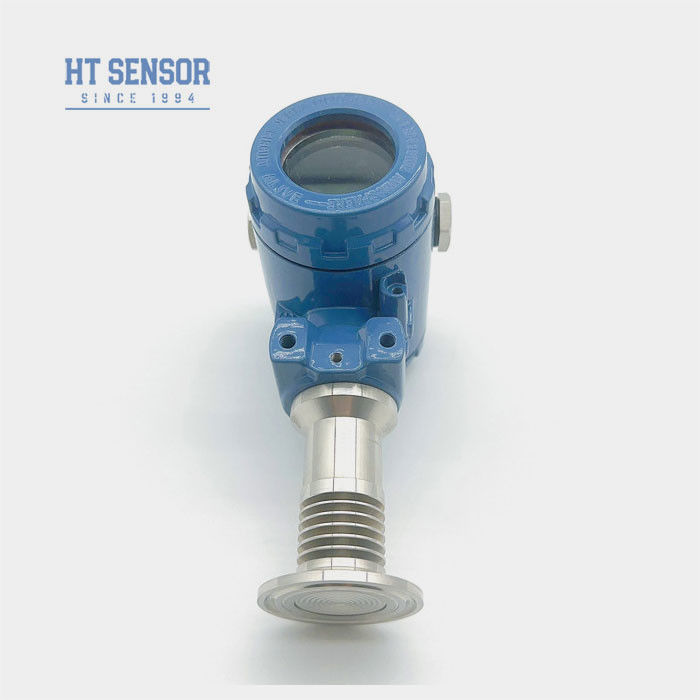

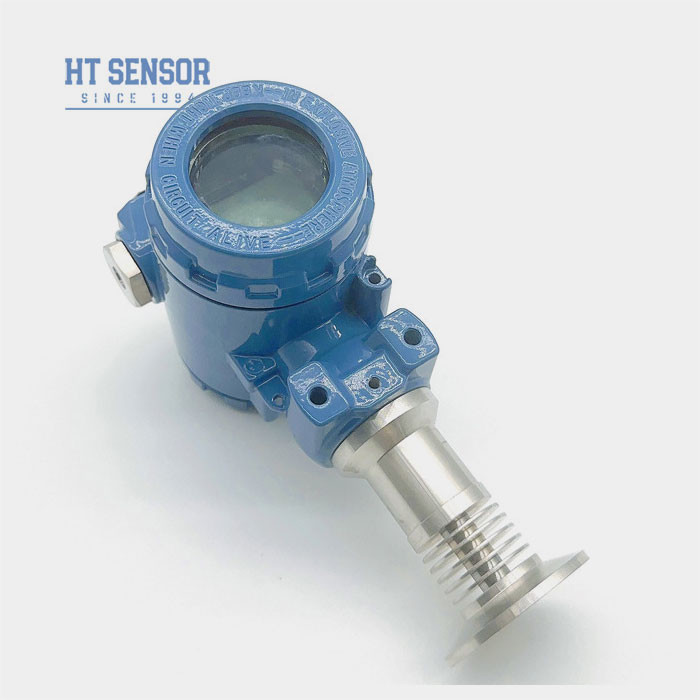

BP93420-IIIQT2 HT-SENSOR 4-20mA Druksensor voor het diafragma
BP93420-IIIQT2 Druktransmitter
Introductie van een druksensor voor het diafragma:
BP93420-IIIQT2 spoeldiafragma druk sensor transducer neemt hoge precisie holte vrije meetdiafragma, met een verscheidenheid van kenmerken van de versterker circuit, zoals slijtvastheid,hoge temperatuurbestandheid, enz., waardoor dit type geschikt is voor een verscheidenheid aan werkomgevingen, in combinatie met de karakteristieken van de holtevrije structuur,met een vermogen van meer dan 10 W,, cement en andere granulaire vloeistoffen voor industriële drukmetingen.
| PrestatieparametersvanFlusssensor voor de druk van het diafragma | |
| MeetbereikFlusssensor voor de druk van het diafragma | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druk Type van de druksensor met spoeldiafragma | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg |
Productkenmerken vanmet een druksensor voor het diafragma:
- 1. Breed meetbereik,verschillende drukinterface-opties
- 2Verscheidene uitgangssignaalopties
- 3. Verstelbare nul- en volle schaal
- 4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen
Toepassingen vanmet een druksensor voor het diafragma:
- 1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
- 2Medische, biofarmaceutische en voedselhygiënische industrieën voor steriele verwerking
- 3. gebruikt in de papier- en chemische industrie, evenals voor het meten van het niveau van afvalwater en druk van drankblikken Geschikt voor hydraulische en pneumatische besturingssystemen
| Uitgangssignaal ofmet een druksensor voor het diafragma | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Tips voor het bestellenfmet een druksensor voor het diafragma |
- 1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
- 2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
- 3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
- 4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
- 5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
- 6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
- 7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids vanmet een druksensor voor het diafragma | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen en vragen vaneen druksensor voor het diafragma:
Q1: Bent u een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
