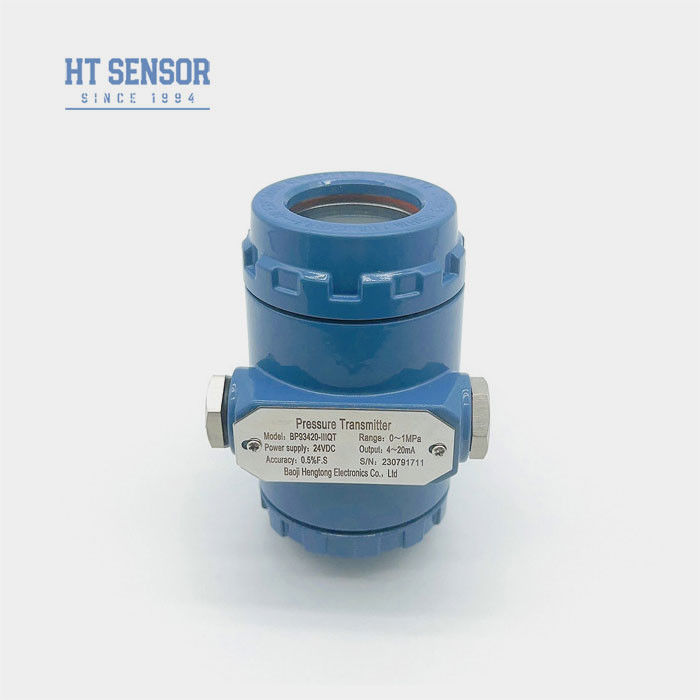

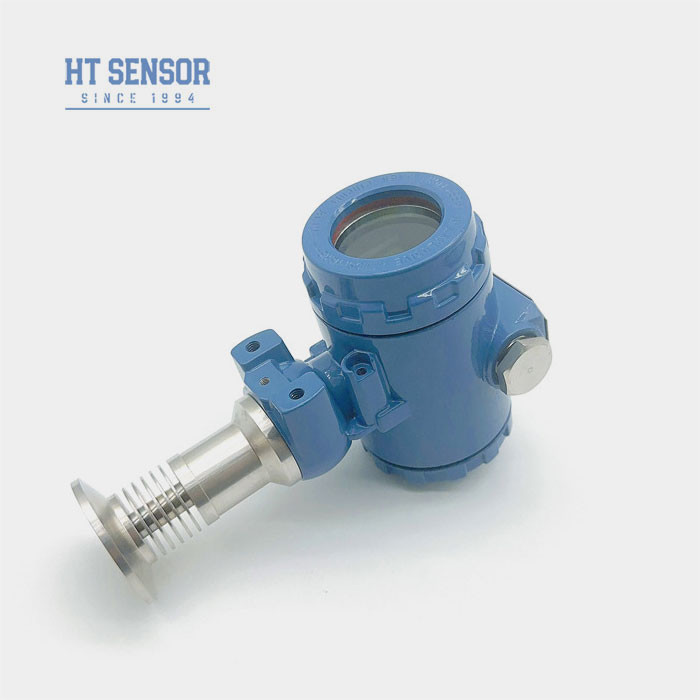

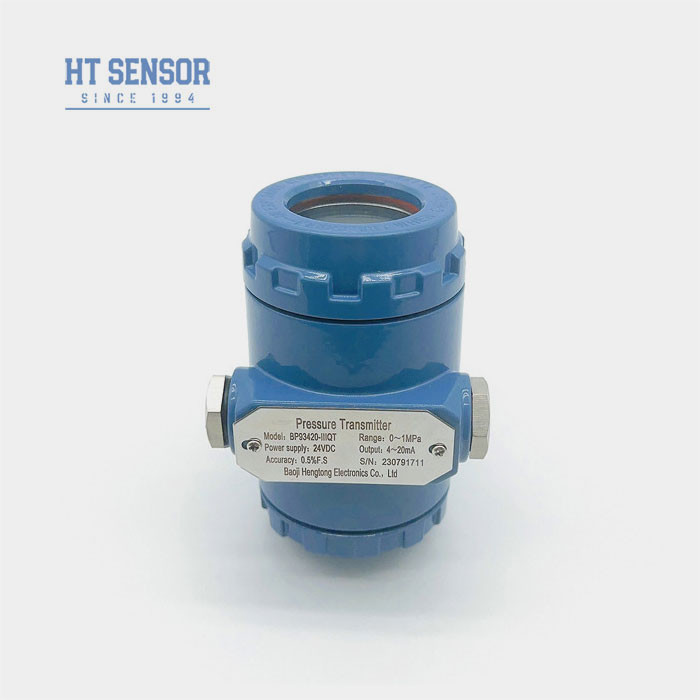

Display Flush Diaphragma Druk Sensor SS316L Digitale Druk Sensor Transducer
Product Details
| Model nr.: | BP93420-IIIQT | Langetermijnstabiliteit: | +-0,2% F.S./Jaar ((Type.) |
|---|---|---|---|
| Dia materiaal: | SS316L | Handelsmerk: | HTsensor |
| Oorsprong: | Shaanxi, China | HS-code: | 9026201090 |
| Type: | Transmitter voor drukgevoel van het diafragma | Metingsmedium: | Vloeistof |
| nauwkeurigheidsgraad: | 00,5% | Drukbereik: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Markeren |
Display Flush Diafragma Druk sensor rohs,Systeem voor het controleren van de spanning van het diafragma,SS316L Digitale drukomvormer |
||
Product Description
BP93420-IIIQT HTsensor Smart 2088 Display flush diafragma druk sensor Transmitter ManufactureBP93420-IIIQT Druktransmitter
Invoering van een druksensor met een spoeldiafragma:
BP93420-IIIQT spuitdiafragma druk sensor gebruikt geïmporteerd materiaal, diafragma isolatie technologie, geen druk inductor gat in de testkop,er is geen verstopping van viskeuze media in het meetproces, geïntegreerd constructieontwerp, geschikt voor drukmeting en controle van chemische coatings, verven, modder, asfalt, ruwe olie en andere viskeuze media.die strikt zijn getest om een stabiele en betrouwbare prestatie te garanderenDe platte diafragma structuur voorkomt effectief het probleem van verstoptheid van de drukpoort tijdens de kristallisatie.
| Prestatieparameters van de druksensor met spoeldiafragma | |
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druk Type van de druksensor met spoeldiafragma | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg |

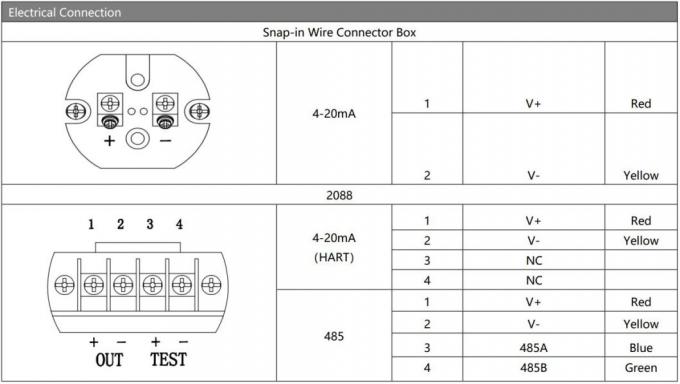

| Uitgangssignaalvan de spuitdiafragma druk sensor traVerzender | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
Productkenmerken van de druksensor met spoeldiafragma:
- 1. Breed meetbereik,verschillende drukinterface-opties
- 2Verscheidene uitgangssignaalopties
- 3. Verstelbare nul- en volle schaal
- 4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen
Toepassingenmet een vermogen van niet meer dan 50 W:
- 1- van toepassing op 316 l zonder corrosieve gassen en vloeistoffen.
- 2Gebruikt voor steriele verwerking in de medische, biofarmaceutische, voedselhygiëne en andere industrieën.
- 3Voor de papier- en chemische industrie, alsmede voor het meten van het niveau van het afvalwater en de druk van de tank voor dranken, geschikt voor hydraulische en pneumatische besturingssystemen.
| Bestelpunten van de spuit Diafragma druk sensor zender |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.

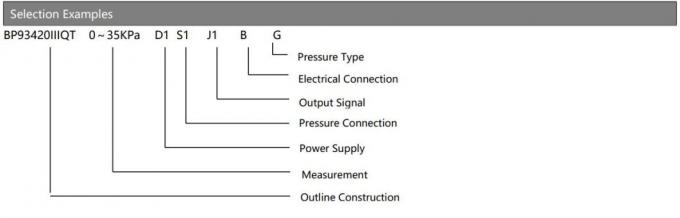

| BestelgidsDe diafragma-druk van desoort zender | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

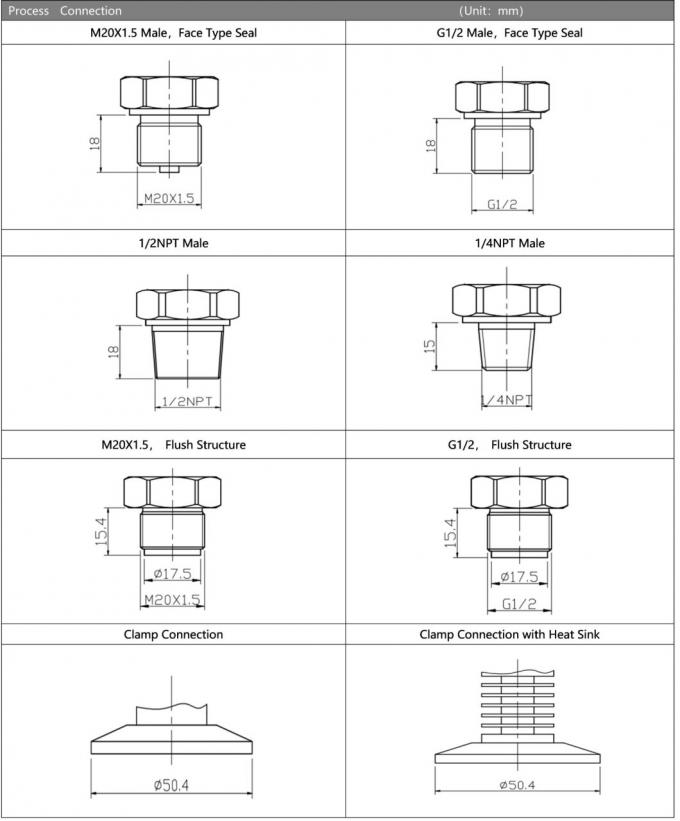

| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen en antwoorden van de spuitdiafragma-druksensor:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
