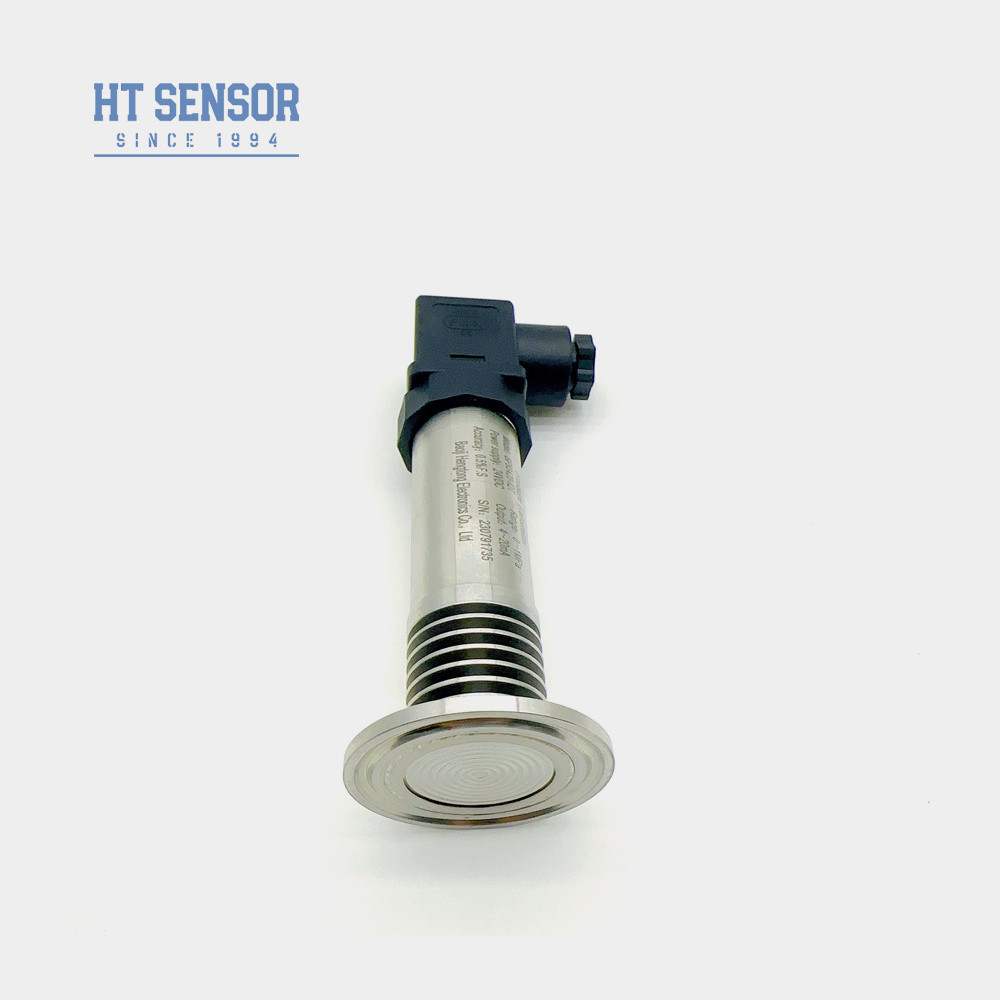

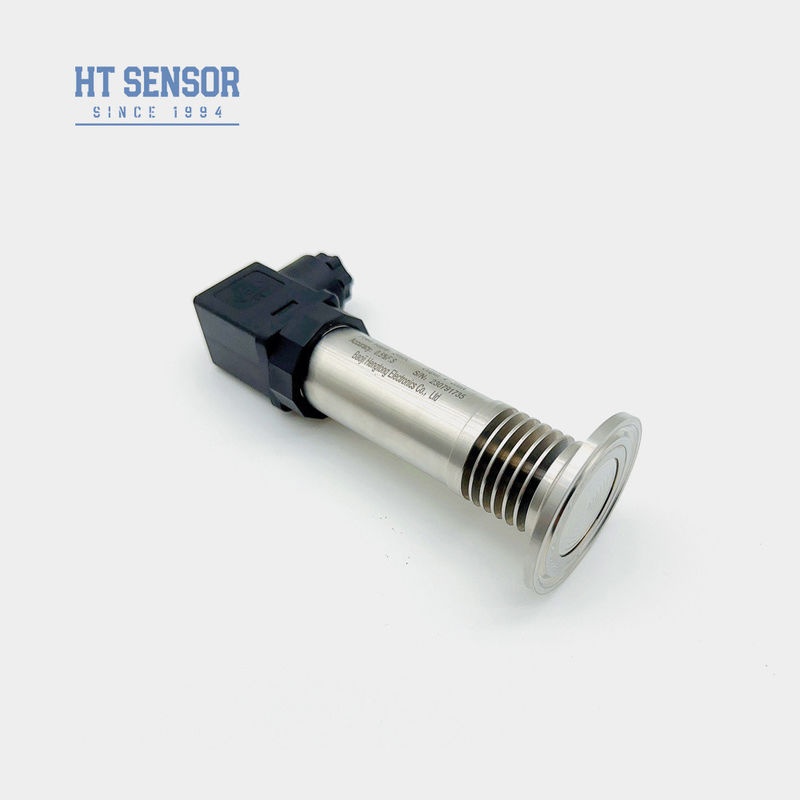

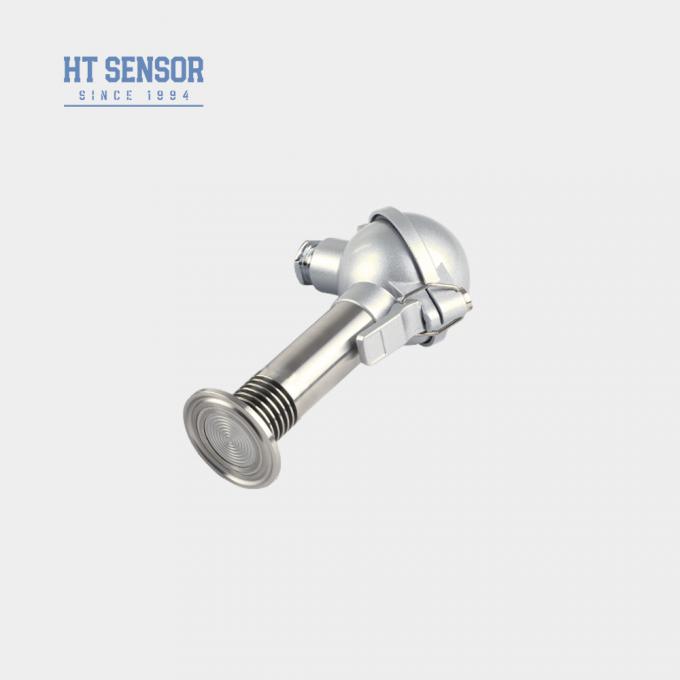

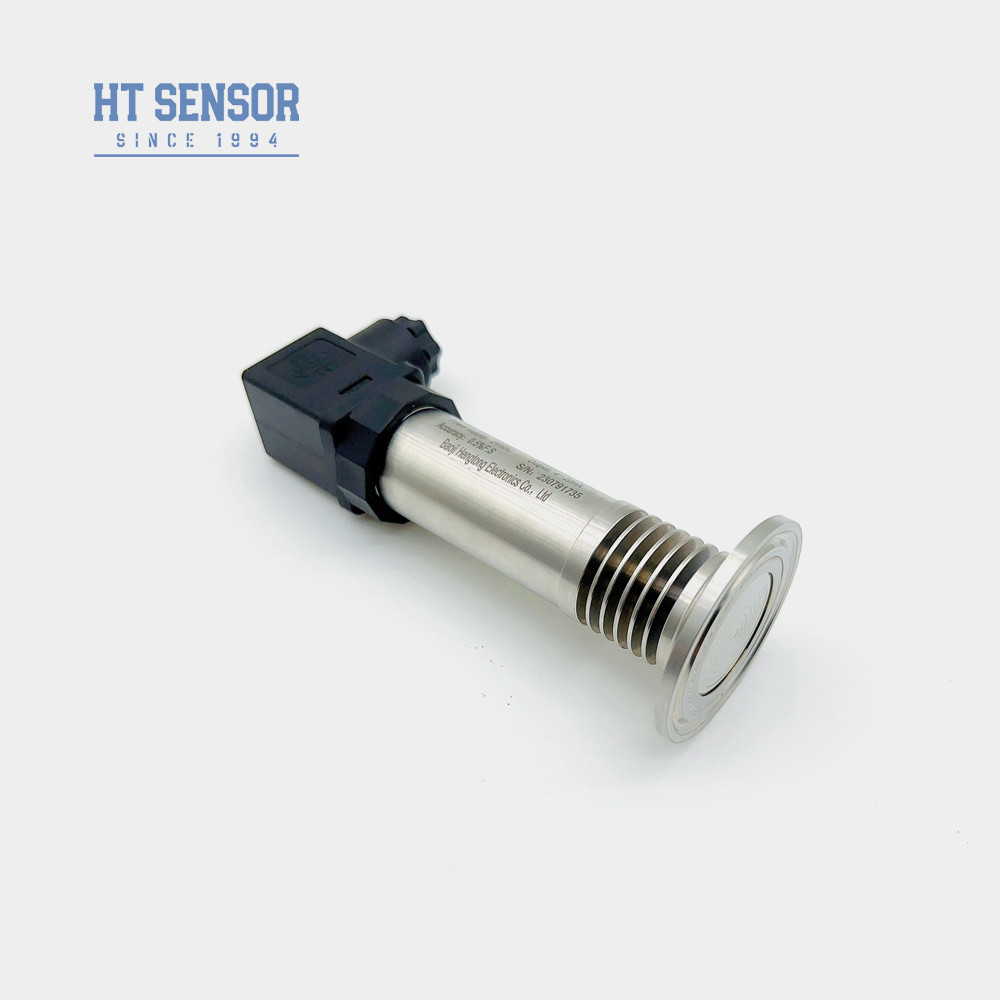

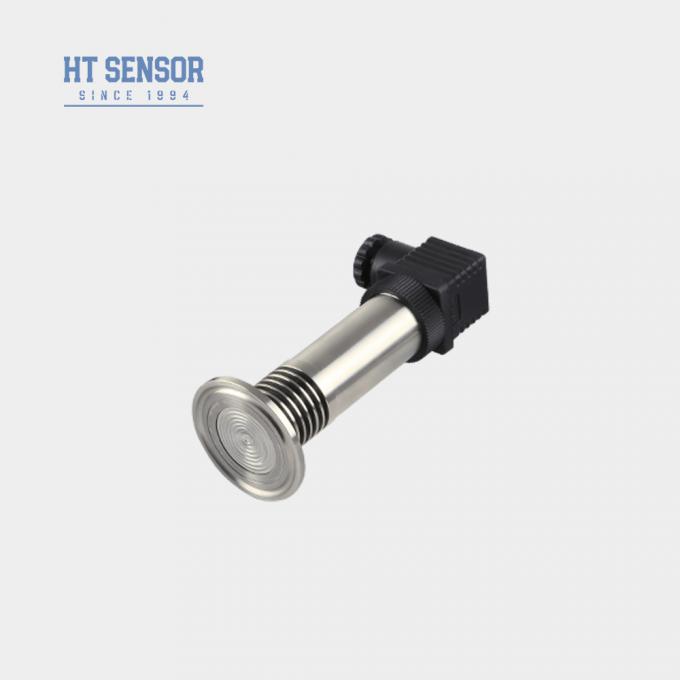

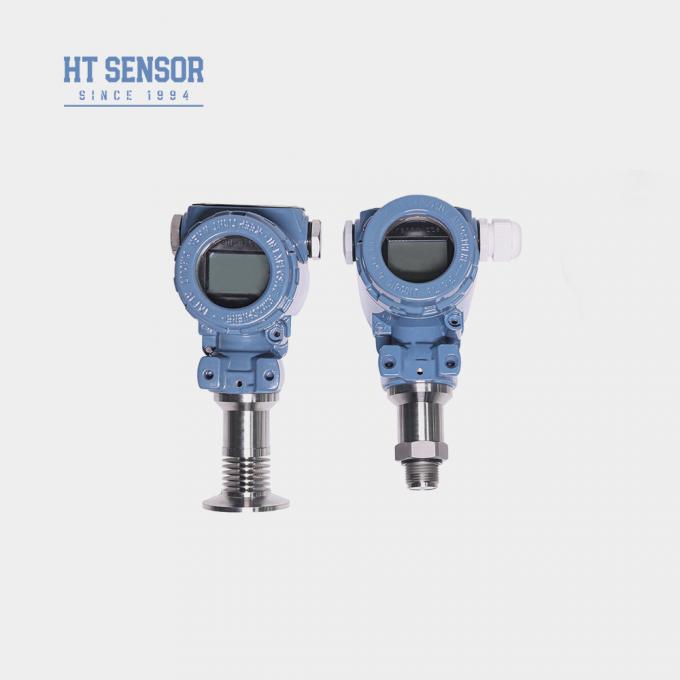

Hengtong klemtype OEM druksensor met hogetemperatuurbestendige druksensor
Product Details
| Modelnummer: | BP93420-IQT | Beschermingscategorie: | IP65 |
|---|---|---|---|
| Behuizing materiaal: | SS304 | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Specificatie: | Siliciumdruksensor | Handelsmerk: | HTsensor |
| Herkomst: | Baoji, China | HS Code: | 9026201090 |
| Structuretype: | Diffuse siliciumdrukzender | Metingsmedium: | Vloeistof |
| nauwkeurigheidsgraad: | 00,5% | Drukbereik: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Aanpassing: | Beschikbaar voor OEM en ODM | Model: | BP93420-IQT |
| Markeren |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
Productbeschrijving

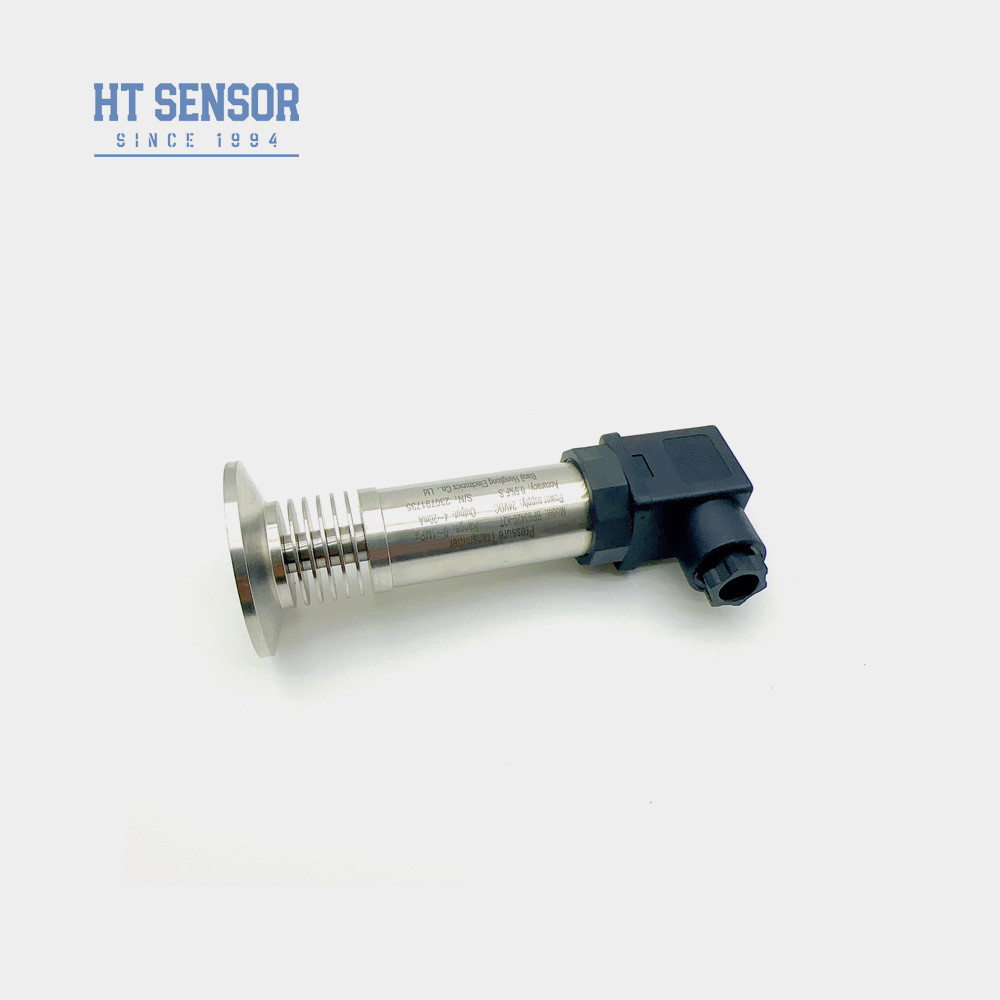

BP93420-IQT-druktransmitter
Inleiding:
BP93420-IQT-drukzender maakt gebruik van de HT-serie silicium drukweerstand isolatie olie gevulde kern als het signaal meetelement.Het heeft een volledig metalen spoeldiafragma en direct lassen met de procesverbinding, waardoor de verbinding tussen de procesverbinding en het meetdiafragma nauwkeurig wordt bevestigd.Het gehele product is onderworpen aan strenge tests die zorgen voor een stabiele en betrouwbare prestaties en effectief voorkomen van het probleem van drukgat verstopping veroorzaakt door kristalliserende media.
Productkenmerken:
1. Breed meetbereik,verschillende drukinterface-opties
2Verscheidene uitgangssignaalopties
3. Verstelbare nul- en volle schaal
4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen
Toepassingen:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
2Medische, biofarmaceutische en voedselhygiënische industrieën voor steriele verwerking
3Gebruikt in de papier- en chemische industrie, alsmede voor het meten van het niveau van het afvalwater en de druk van de drankenblikken Geschikt voor hydraulische en pneumatische regelsystemen
| Prestatieparameters | |
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Besteltips |
- Materiële verenigbaarheid
- Voorafgaand aan de selectie wordt gecontroleerd of het gemeten medium chemisch compatibel is met de natte materialen van het product.
- Explosiebestendige modellen
- Standaard explosiebestendige configuraties sluiten standaard digitale beeldschermkoppen uit.
- Vermogen van het scherm
- Voor zenders met LCD/LED-schermen moet een stroomtoevoer van minimaal 20 VDC worden gehandhaafd om de juiste werking te garanderen.
- Installatie beste praktijken
- Om de betrouwbaarheid van de werking te garanderen:
- Installatie van bliksemhalters op de meetplaats
- Implementeer veilige aarding voor zowel de zender als de voedingsbron
- Kabelspecificaties
- Standaardconfiguratie: geen polyethyleenkabel.
- Beschikbare alternatieve materialen (PTFE/PVC) - moet tijdens de bestelling worden vermeld.
- Bijzondere voorwaarden
- U dient ons technisch team hiervan op de hoogte te stellen en in uw bestelling duidelijk aan te geven of de aanvraag betrekking heeft op:
- Omgevingen met hoge trillingen
- Doorlopende drukschokken
- Significante verstoring van EMI/RFI
- Voor optimale prestaties dient u bij de specificaties van uw bestelling volledige aanvraaggegevens te verstrekken.

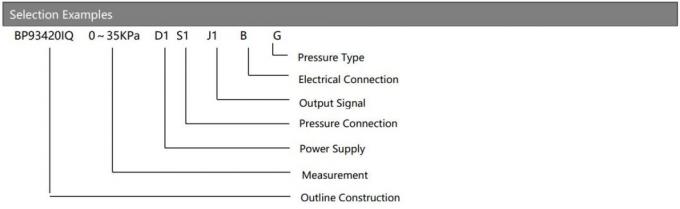

| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100 kPa... 0 kPa.~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

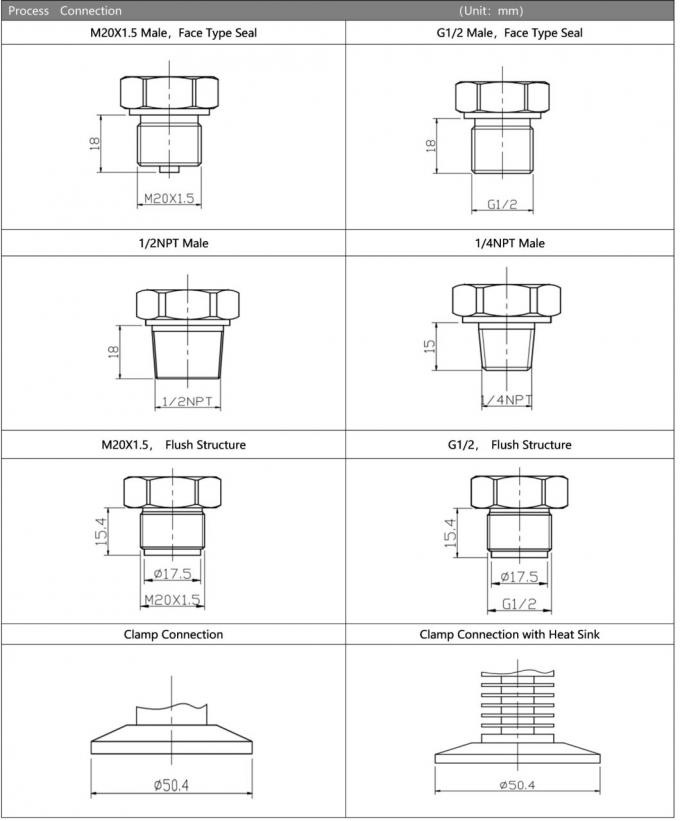

| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||

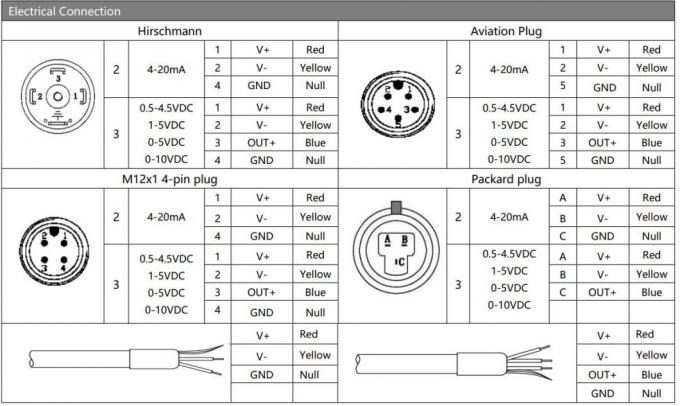

| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
