Hoogtemperatuur 4-20mA Sanitaire drukzender Flush Diafragma drukzender
Product Details
| Model nr.: | BP93420-IQT-druksensor voor het diafragma | Drukbereik: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
|---|---|---|---|
| Genauigheidsgraad: | 00,5% | Weergavekarakteristiek: | 2.4kHz |
| Huismateriaal: | aluminiumlegering | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Operatieve temp.: | -20 tot 80°C | Kerntype: | Piezoresistieve silicondruksensoren |
| Metingsmedium: | Vloeistof, gas, olie | IP-classificatie: | IP65 |
| Markeren |
4-20mA Sanitaire Drukzender,Hoogtemperatuur hygiënische drukzender,4-20mA Splitsingsdruktransmitter voor het diafragma |
||
Product Description

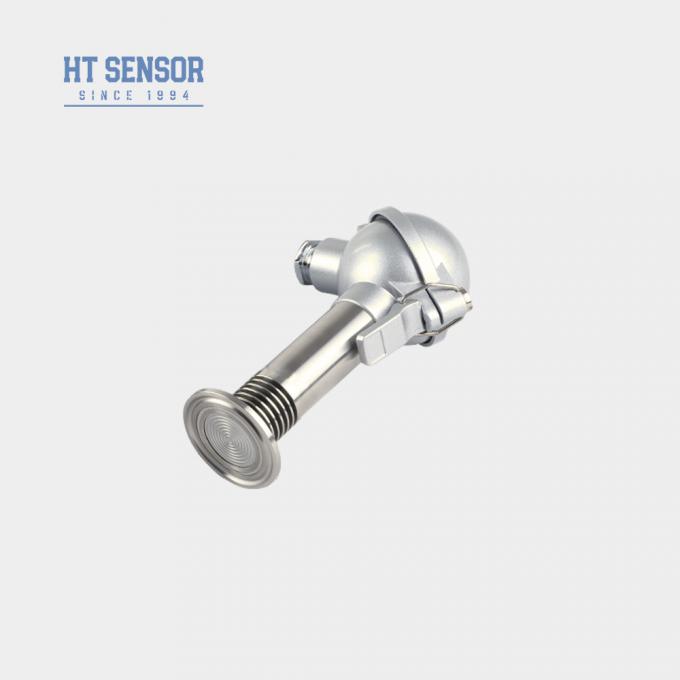

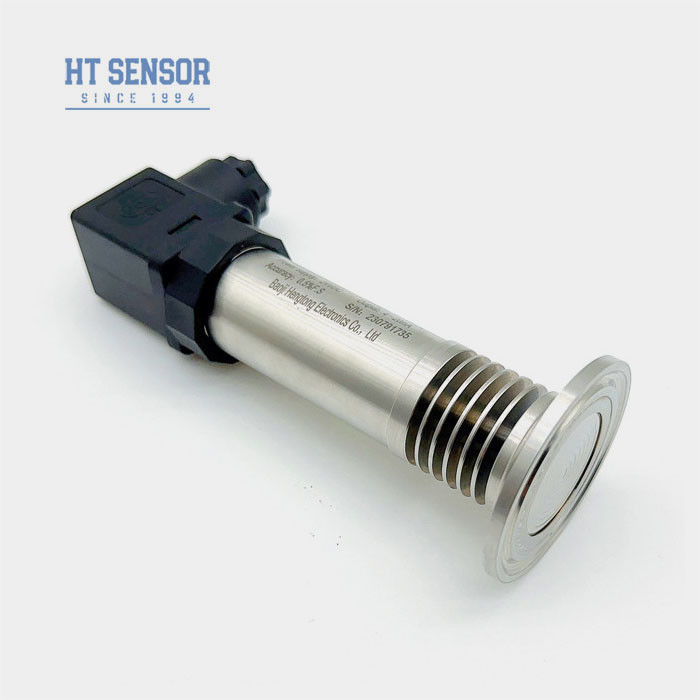

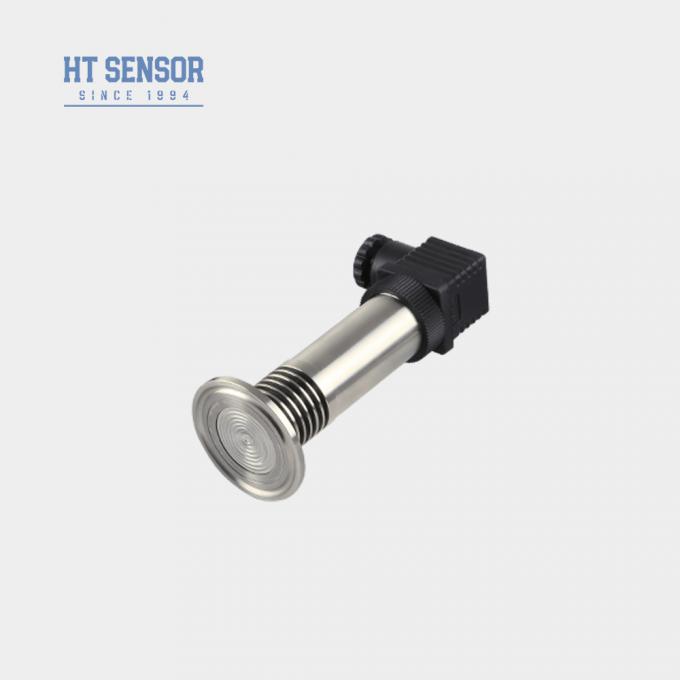

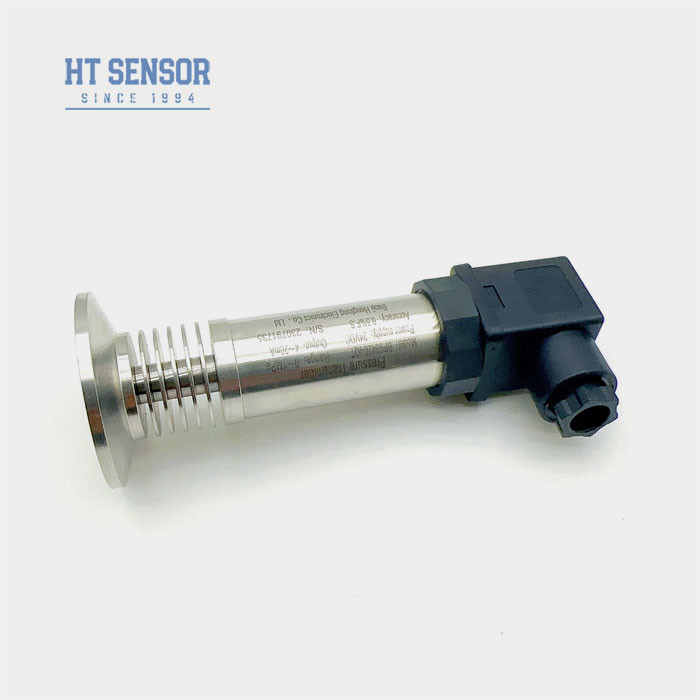

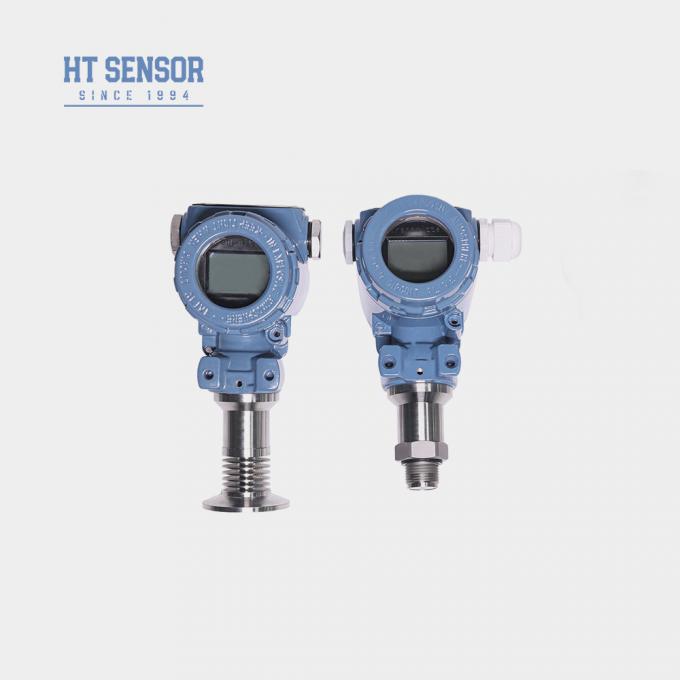

Hoogtemperatuur 4-20mA Sanitaire druktransmitter
BP93420-IQT-druktransmitter
Introductie van een druksensor voor het diafragma:
De BP93420-IQT-drukzender is voorzien van een met olie gevulde kern van silicium van de HT-serie met drukweerstand.Het is ontworpen met een volledig metalen spoeldiafragma en rechtstreeks gelast aan de procesverbindingHet product is uitgebreid getest om een consistente en betrouwbare prestaties te garanderen,effectief voorkomen van het probleem van drukgatblokkering veroorzaakt door kristalliserende media
Productkenmerkenvan een druksensor voor het diafragma:
1. Breed meetbereik,verschillende drukinterface-opties
2Verscheidene uitgangssignaalopties
3. Verstelbare nul- en volle schaal
4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen
Toepassingenvan een druksensor voor het diafragma:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
2Medische, biofarmaceutische en voedselhygiënische industrieën voor steriele verwerking
3Gebruikt in de papier- en chemische industrie
| Prestatieparameters | |
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.

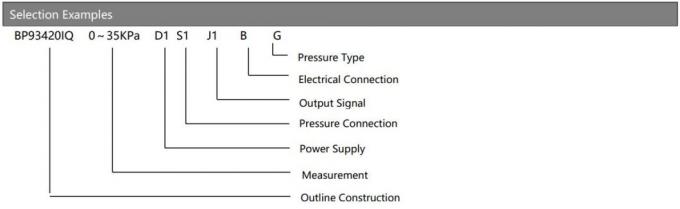

| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||

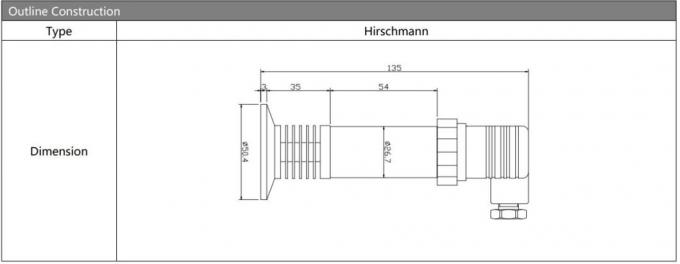

| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100 kPa... 0 kPa.~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

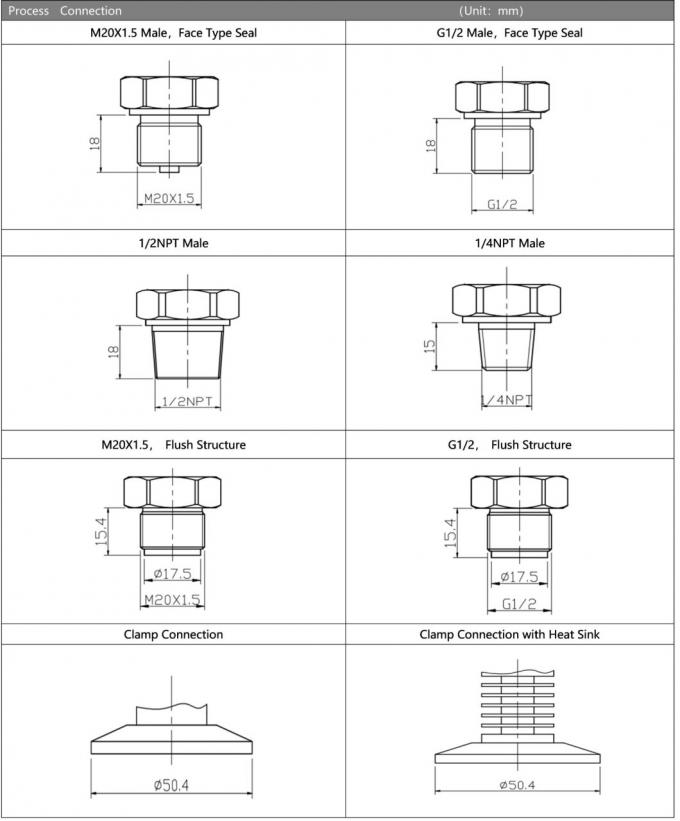

| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||

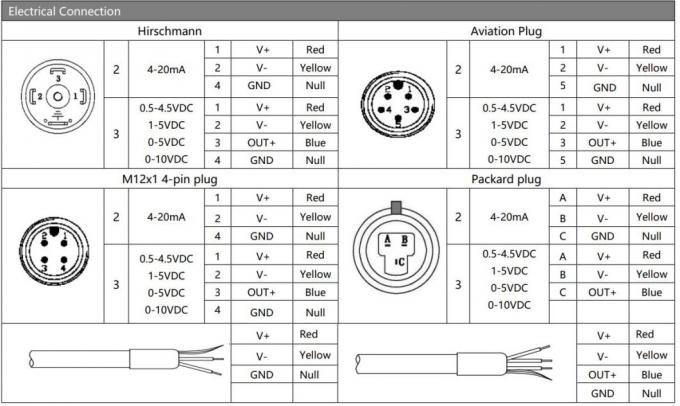

| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
1Q: Bent u een fabrikant of handelsonderneming?
A: Wij zijn een fabrikant die zich al 30 jaar richt op druksensoren.
2V: Welke internationale certificaten heeft u?
A: ISO9001, CE, RoHS gecertificeerd.
3V: Wat is uw productiecapaciteit?
A: We hebben 500000 stuks druksensoren geproduceerd.
4. V: Wat is de doorlooptijd van uw product?
A: Voor sommige producten zijn voorraden beschikbaar. De typische doorlooptijd is 8~14 werkdagen voor product zonder aanpassing.
Let op: de doorlooptijd kan per product verschillen. Neem contact met ons op voor gedetailleerde doorlooptijden.
5V: Wat is de garantie van uw producten?
A: Onze garantieperiode is 24 maanden na verzending.
6. V: Levert u op maat gemaakte producten?
A: Ja, we kunnen uw logo, model en productinformatie lasermarkeren volgens uw vereiste.
