316L Diffuse Silicon Pressure Sensor Clamp Diafragma Drukzender
Product Details
| Model nr.: | BP93420-IQ | aangepast: | aangepast |
|---|---|---|---|
| Beschermingsclassificatie: | IP65 | Huismateriaal: | 316L |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Transportpakket: | Standaard exportverpakking met karton |
| Specificatie: | De Sensor van de siliciumdruk | Handelsmerk: | HTsensor |
| Oorsprong: | Baoji, China | HS-code: | 9026209090 |
| Levering vermogen: | 2000PCS/Month | Metingsmedium: | gas of vloeistof |
| Genauigheidsgraad: | 00,5% | Drukbereik: | - 100kPa... 0kPa ~ 35kPa...3.5MPa |
| IP-classificatie: | IP65 | Monsters: | US$ 48/Piece 1 stuk (Min.Order) |
| Markeren |
316L diffuse siliciumdruksensor,Diffuze siliciumdruksensorclampen,316L Clamp Diafragma Druktransmitter |
||
Product Description

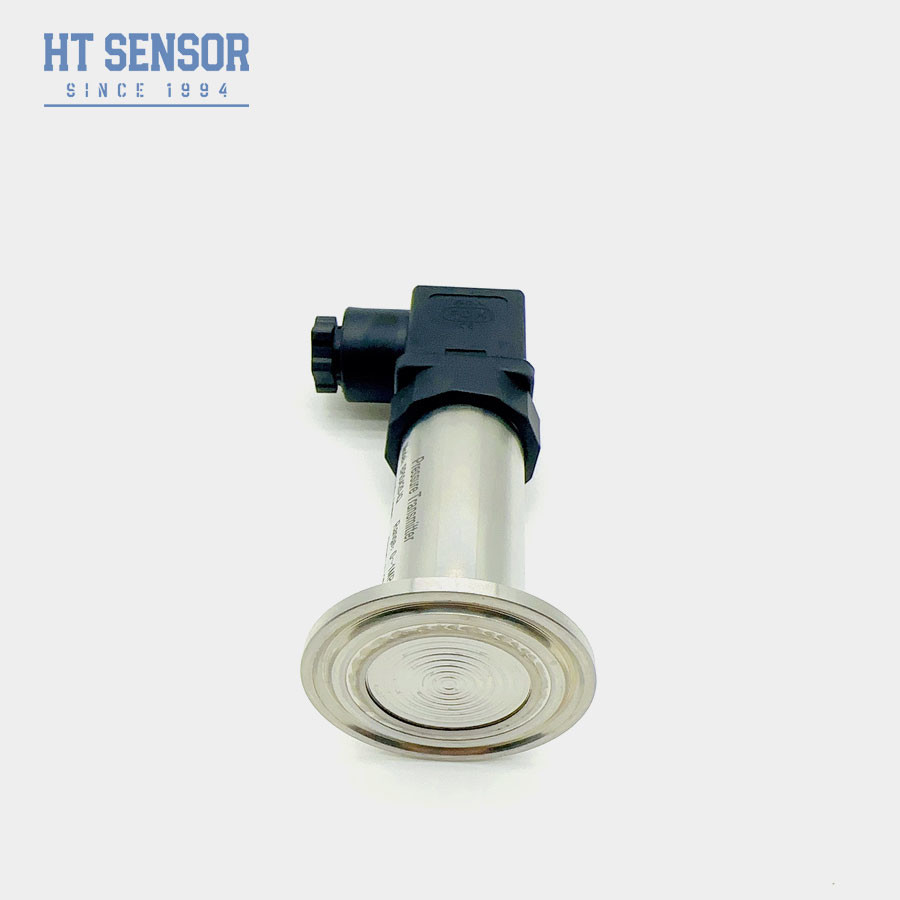

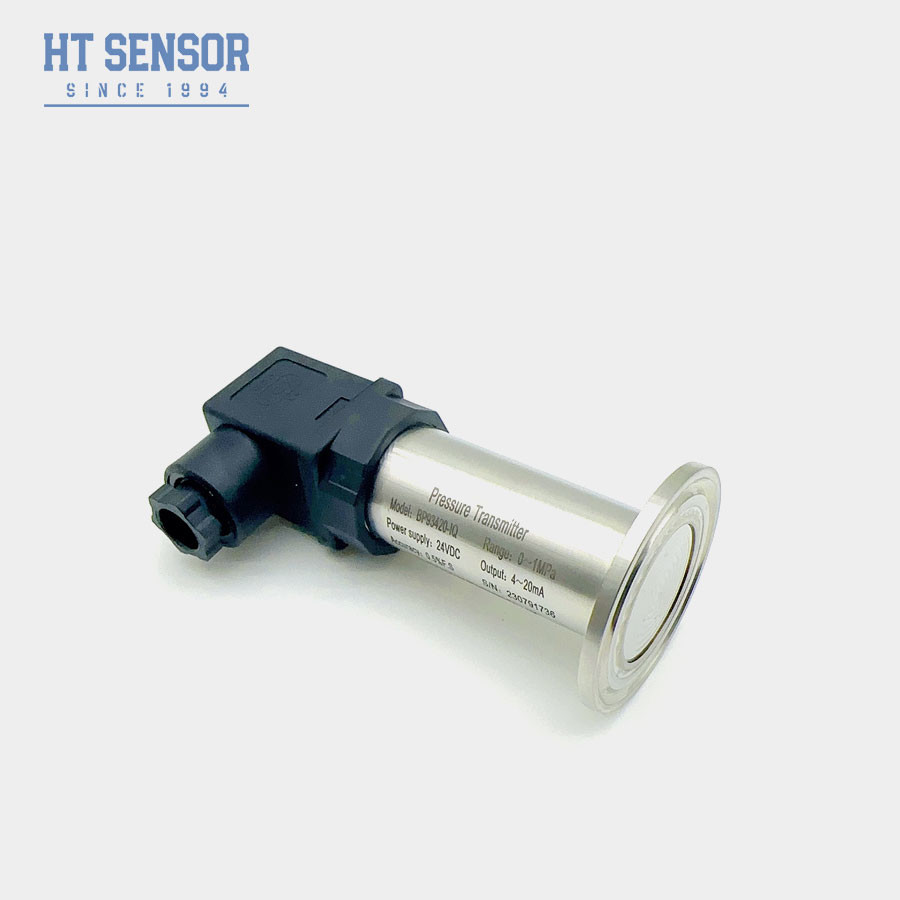

HT Diffuse Silicon Pressure Resistance Clamp Diafragma Drukzender
BP93420-IQ-druktransmitter
Inleiding:
BP93420-IQ-drukzender maakt gebruik van de HT-serie silicium drukweerstand isolatie olie gevulde kern als het signaal meetelement.het diafragma en het rechtstreeks lassen met de procesverbinding, waardoor precieze verbindingen tussen de procesverbinding en het meetdiafragma worden gewaarborgd.Het gehele product is onderworpen aan strenge tests die zorgen voor een stabiele en betrouwbare prestaties en effectief voorkomen van het probleem van drukgat verstopping veroorzaakt door kristalliserende media.
Productkenmerken:
1. Diffuse Silicon Clamp Diafragma Drukzender
2. Hoog nauwkeurige meting
3. Meerdere meetbereiken
4. Meerdere uitgangssignaaltypen
5Hoog beschermingsniveau
6Breed werktemperatuurbereik
7. Hoge overbelastingcapaciteit
8. Snelle reactietijd
9. Meerdere installatiemethoden
10. Meerdere certificeringen
Toepassingen:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
2Medische, biofarmaceutische en voedselhygiënische industrieën voor steriele verwerking
3. gebruikt in de papier- en chemische industrie, alsmede voor het meten van het niveau van afvalwater en druk van drankblikken Geschikt voor hydraulische en pneumatische regelingssystemen
| Prestatieparameters | |
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~0,2 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.

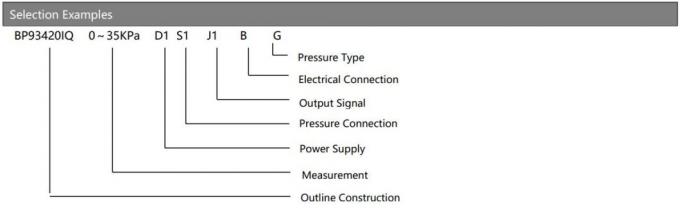

| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||

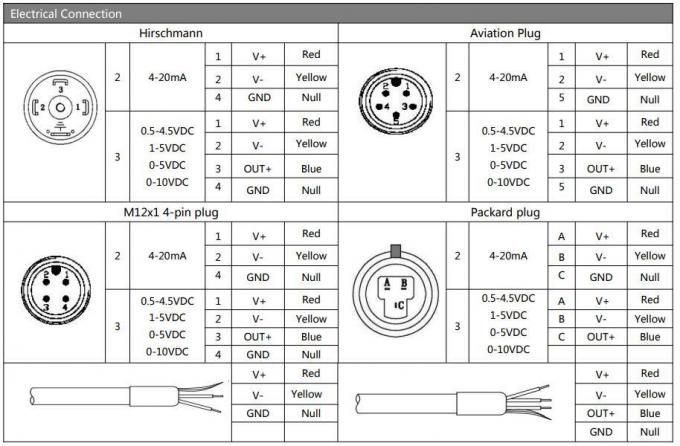

| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
