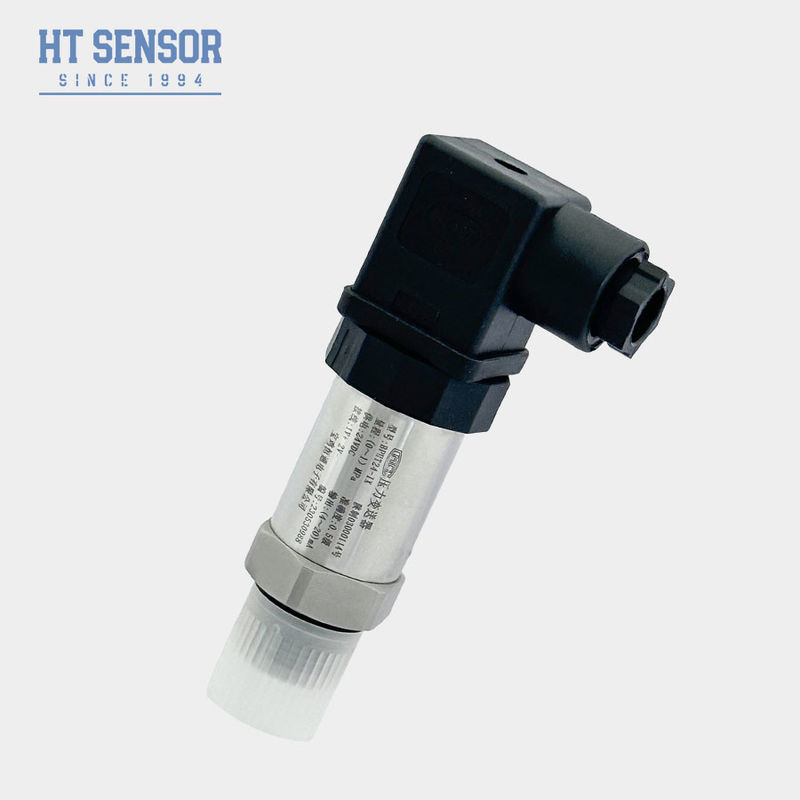

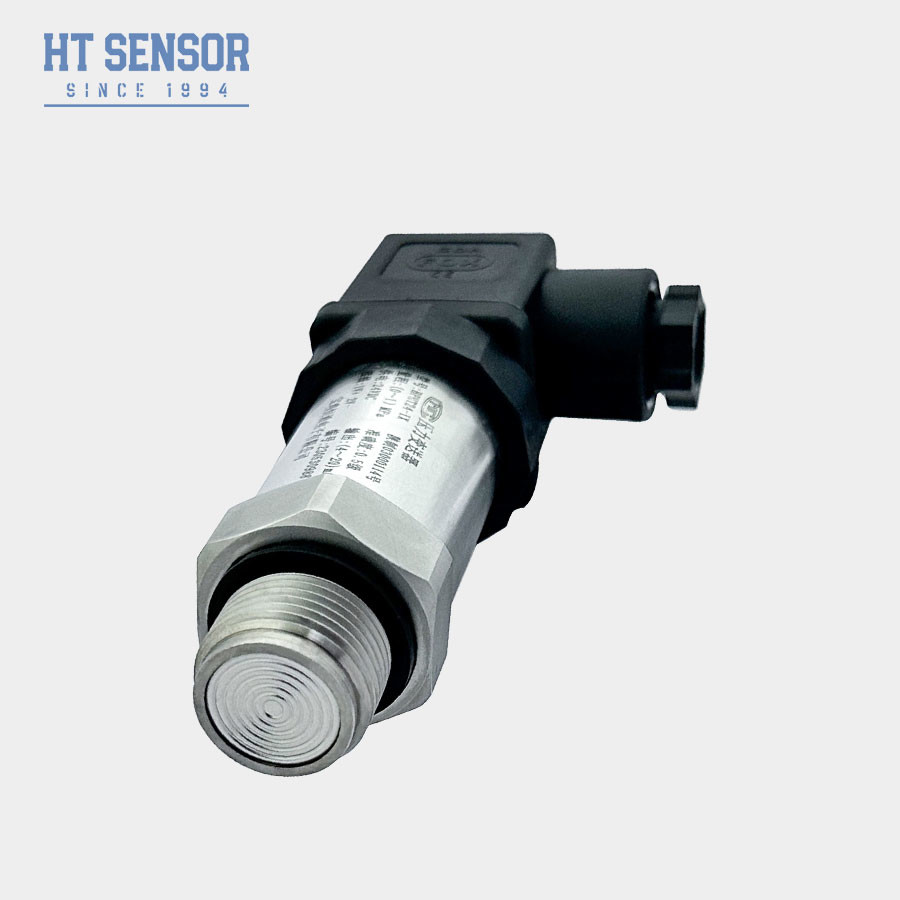

4-20mA Splitsingsdruktransducer voor het diafragma 100MPa Silicon Diafragma Druk sensor
Product Details
| Model nr.: | BPHT24 | aangepast: | aangepast |
|---|---|---|---|
| Beschermingsclassificatie: | IP65 | Gewicht: | ~ 0,3 kg |
| Huismateriaal: | 316L of 304SS | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Transportpakket: | Standaard exportverpakking met karton | Specificatie: | De Sensor van de siliciumdruk |
| Oorsprong: | Baoji, China | HS-code: | 9026201090 |
| Structuretype: | Diffuse siliciumdrukzender | Metingsmedium: | Lucht en vloeistof |
| Genauigheidsgraad: | 00,5% | Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Markeren |
4-20mA Flussdiafragma drukomvormer,Spuitdiafragma drukomvormer 100MPa,100 MPa silicondiafragma druk sensor |
||
Product Description
BPHT24 4-20mA spuitdiafragma druksensor
BPHT24 PverlengingTverlosser
Inleiding:
BPHT24 4-20mA spuitdiafragma druk sensor transducer is gebaseerd op piezoresistive effect. Binnen, is er een laag van diffuse siliciumfilm, wanneer onderworpen aan externe druk,de siliciumfilm zal een kleine vervorming ondergaanDoor de verandering van de weerstandswaarde van de siliciumfolie te meten, kan de druk van het gemeten medium nauwkeurig worden berekend.Het maakt gebruik van geavanceerde microcomputertechnologie en heeft automatische temperatuurcompensatie en lineaire correctiefunctiesDit betekent dat de temperatuur automatisch kan worden gecompenseerd op basis van veranderingen in de omgevingstemperatuur, waardoor de nauwkeurigheid van de meting wordt verbeterd.via de lineaire correctiefunctie, kan het uitgangssignaal worden gecorrigeerd om de nauwkeurigheid en stabiliteit van de meting verder te verbeteren.
- Verscheidene drukinterface-opties
- met een gewicht van niet meer dan 10 kg
- Hoge nauwkeurigheid met een volledig roestvrij staalconstructie
- Makkelijk schoon te maken.
- geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
- Ideaal voor milieubescherming en chemische industrie
- Gebruikt in de scheepvaart- en luchtvaartindustrie
- Goed geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëneindustrieën.
| Prestatieparameters | |
| Meetbereik | 0~35Kpa...~35MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤1.5 keer het nominale bereik |
| Precisiteit @ 25oC | ±00,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ±00,1% F.S./Jaar(Typisch) ±0,2% F.S/Jaar(Maximaal) |
| Temperatuurverschuiving van het nulpunt | ±0.02% F.S/oC ((≤ 100KPa) ±0.01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ±0.02% F.S/oC ((≤ 100KPa) ±0.01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | -20-70oC (≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10g,55Hz ~ 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb. |
| Beschermingscategorie | Ik...P65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~0.25kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |

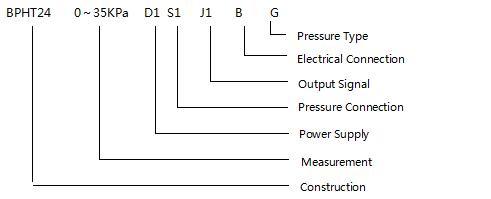

| Voorbeelden van selectie |
| Besteltips |
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| De orde Gids | ||||||||
| BPHT24 | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IX | Toon druktransmitter | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Meetbereik | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||

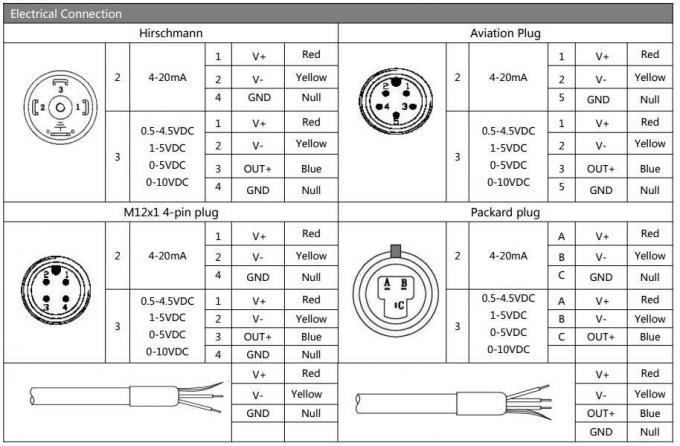

| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
