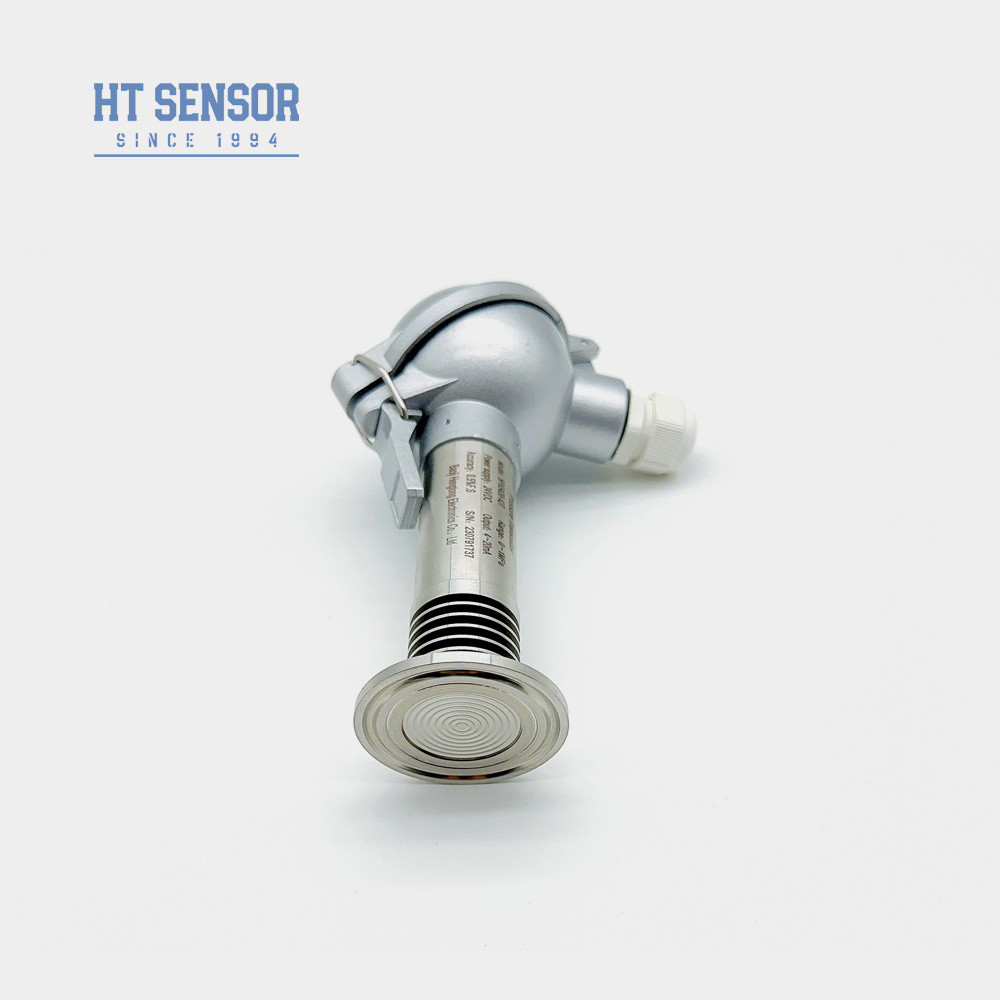

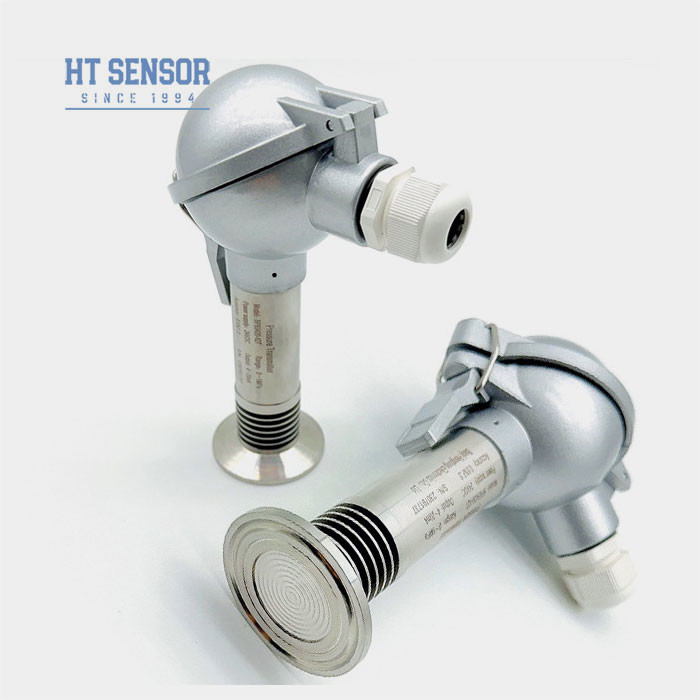

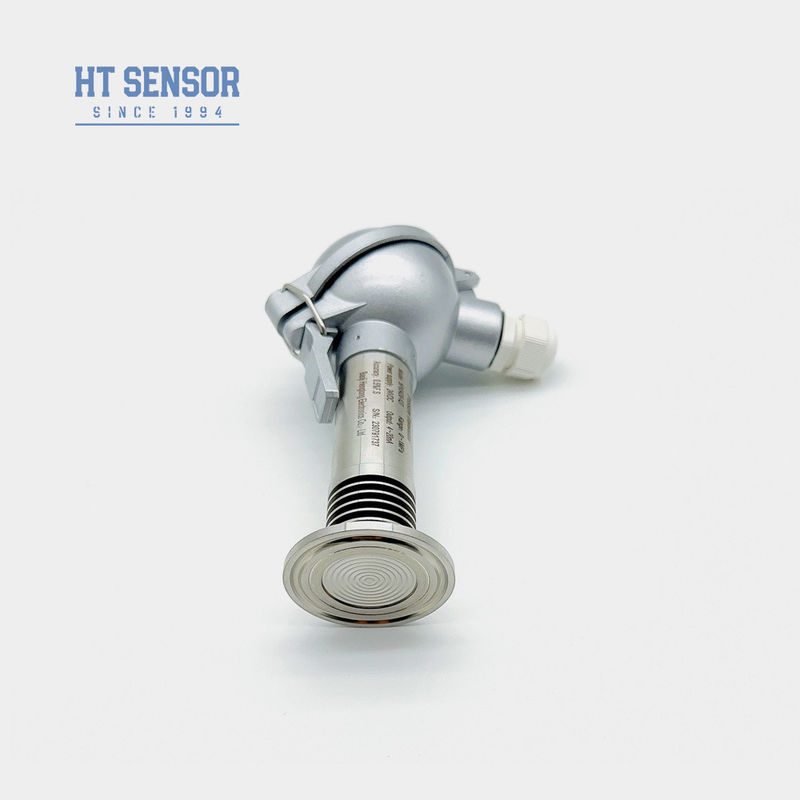

BP93420-IQT PverlengingTverlosser
Introductie van een druksensor voor het diafragma:
De BP93420-IQT is uitgerust met een φ50,4 mm groot diafragma hoogtemperatuur zender signaalverwerkingscircuit,met een diameter van meer dan 50 mm,Deze drukomvormer wordt voornamelijk gebruikt in hoge sanitaire omstandigheden om een betrouwbare en nauwkeurige drukmeting in een gezonde omgeving te garanderen.
Productkenmerkenvan een druksensor voor het diafragma:

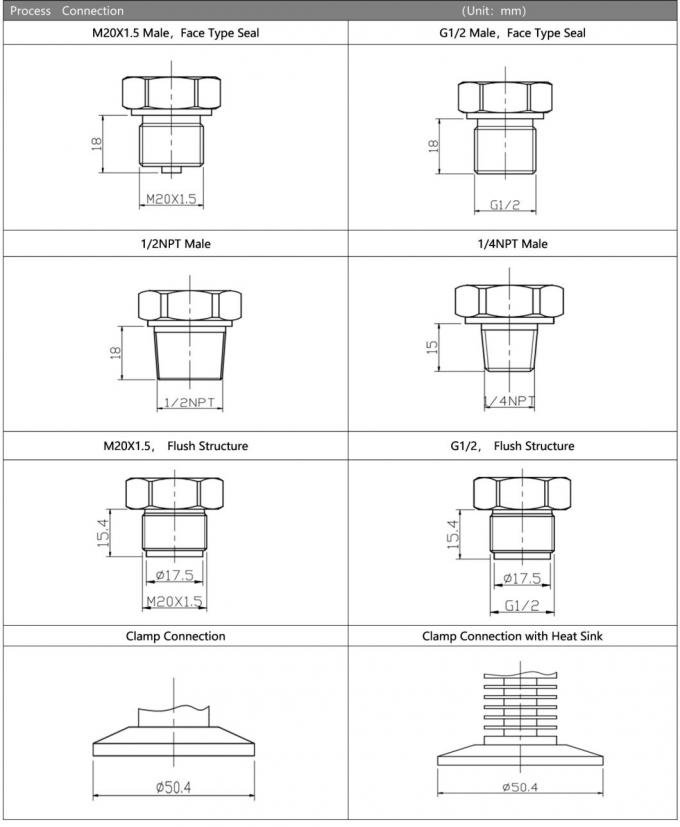

1.Verschillende drukinterface-opties
2.ontworpen voor hygiënische toepassingen om middelmatige schaling te voorkomen
3.Hoge nauwkeurigheid met een volledig roestvrij staal structuur
4Makkelijk schoon te maken.
Toepassingenvan een druksensor voor het diafragma:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
2.Ideal voor milieubescherming en chemische industrie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4Goed geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëne industrie.
| Prestatieparameters |
| Meetbereik |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
SS304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex db IIC T6 Gb |
| Beschermingscategorie |
IP65 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~ 0,5 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| RS485 communicatieprotocol |
3.6 ~ 30V / batterij |
4 draad |

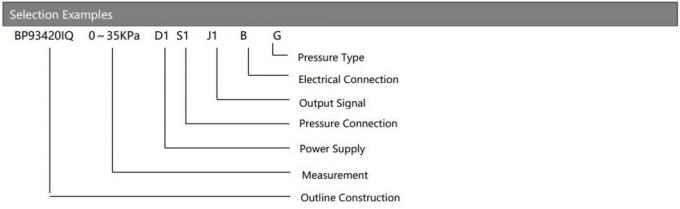

| De orde Gids |
| BP93420XX |
Druktransmitter |
| |
Code |

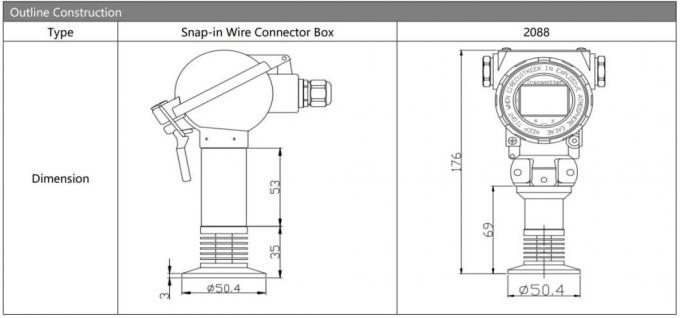

Ontwerp van de structuur |
| IB |
Algemene druktransmitter |
IX |
Toon druktransmitter |
| IE |
Schokbestendige luchtvaartdrukzender |
IIC/III |
Industrial General/ Display Druktransmitter |
| Indien |
Vochtdichte drukzender |
IIE/IIIE |
Algemene/displaydruktransmitter |
| IN |
Airconditioning speciale drukzender |
IC |
Hoogtemperatuurdruktransmitter |
| IQ/IQT |
Grote diafragma/hoogtemperatuurdruktransmitter |
|
|
| |
Meetbereik |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
|
Code |

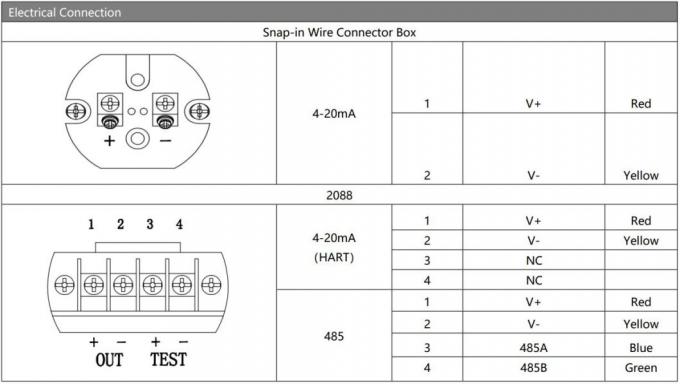

Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
1.Voordat u het product selecteert, moet u ervoor zorgen dat het gemeten medium compatibel is met de contactonderdelen van het product.
2.Houd er rekening mee dat explosiebestendige producten geen digitale beeldschermen bevatten bij het plaatsen van een bestelling.
3.Om een betrouwbare werking van het product te garanderen, wordt aanbevolen om op de locatie bliksembeschermingsapparatuur te installeren en de juiste aarding van het product en de stroomvoorziening te garanderen.
4.De O-ring van fluorrubber heeft een nominale werktemperatuur van -20oC tot 250oC. Voor werktemperaturen onder -20oC moet een EPDM-O-ringdichting worden gekozen.
5De standaardkabellengte is 1,5 m en is verkrijgbaar in drie materialen.Vermeld het in de volgorde..
6Voor speciale eisen zoals sterke trillingen, plotselinge slagkracht of elektromagnetische/radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
