4-20mA Sanitaire spuitdiafragma druk sensor BP93420-IQT voor lucht-water olie test
Product Details
| Model nr.: | BP93420-IQT-druktransmitter | Genauigheidsgraad: | 0.5%F.S |
|---|---|---|---|
| Drukbereik: | - 100kPa... 0kPa ~ 35kPa...3.5MPa | Huismateriaal: | Roestvrij staal |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Structuretype: | Diffuse siliciumdrukzender |
| Metingsmedium: | Lucht/water/Olie | IP-classificatie: | IP65 |
| Aanpassing: | Beschikbaar Gepersonaliseerd verzoek | Operatieve temp.: | -20 tot 80°C |
| Markeren |
Sanitaire spuitdiafragma druk sensor,4-20ma Flush Diaphragma Druk sensor,Air flush diafragma drukzender |
||
Product Description

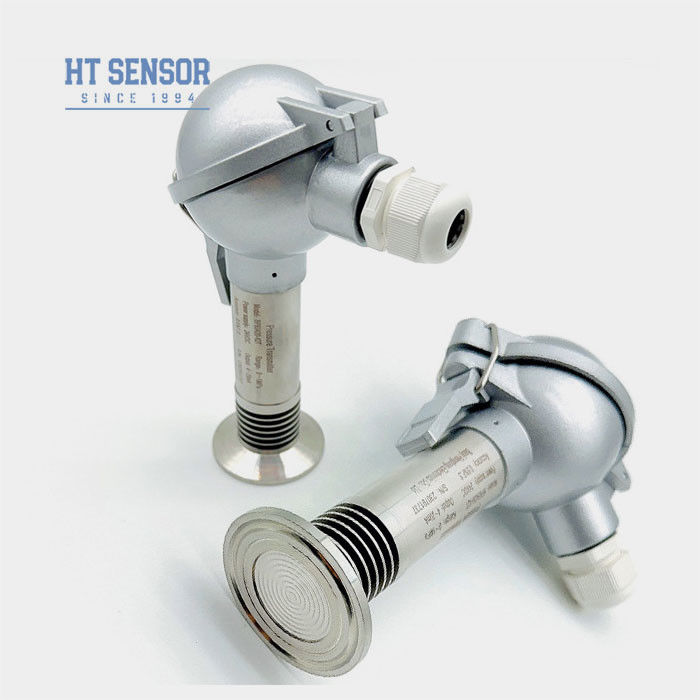

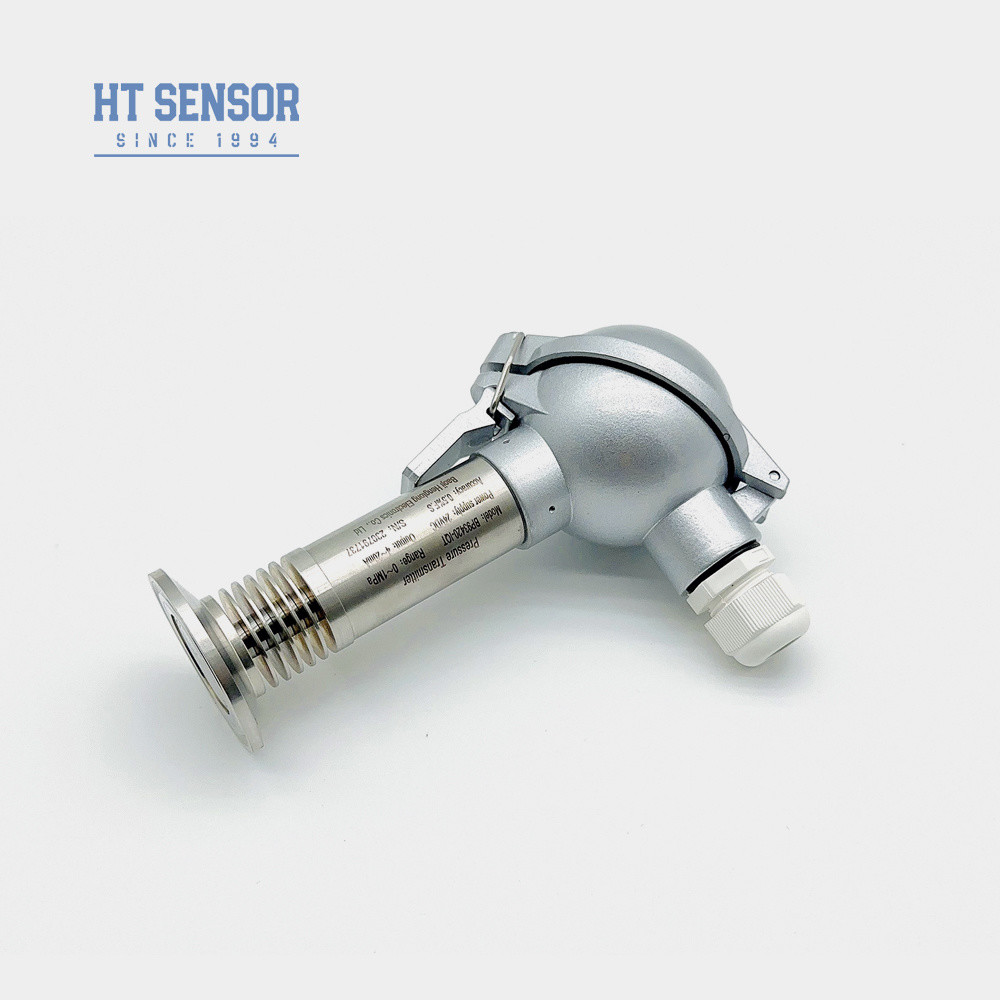

Hoogtemperatuur Sanitaire spuitdiafragma druk sensor BP93420-IQT Voor lucht-water olie test
BP93420-IQT PverlengingTverlosser
Invoering van een druksensor voor het diafragma:

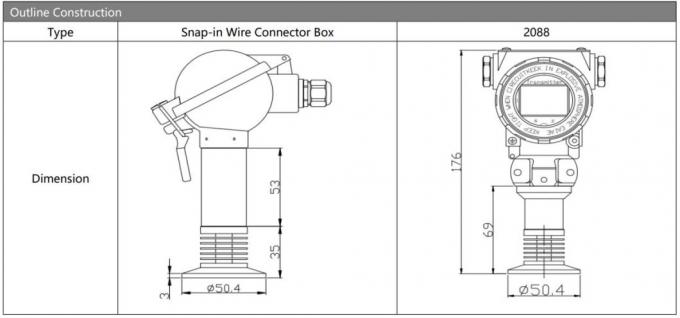

BP93420-IQT 50,4 mm klem voor het installeren van een grote diafragma hoge temperatuur zender Het signaalverwerkingscircuit is gelegen in een roestvrijstalen behuizing,omzetting van het sensorsignaal in een standaarduitgangssignaalDeze druktransmitter wordt voornamelijk gebruikt op plaatsen waar hoge hygiënische voorwaarden vereist zijn, waardoor betrouwbare en nauwkeurige drukmetingen in hygiënische omgevingen worden gewaarborgd.Met verschillende uitvoeropties, met inbegrip van analoge en digitale signalen, biedt het flexibiliteit om aan verschillende systeemvereisten te voldoen.
Productkenmerken vanmet een druksensor voor het diafragma:
1.Verschillende drukinterface-opties
2.ontworpen voor hygiënische toepassingen om middelmatige schaling te voorkomen
3.Hoge nauwkeurigheid met een volledig roestvrij staal structuur
4Makkelijk schoon te maken.
Toepassingenvanmet een druksensor voor het diafragma:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L
2.Ideal voor milieubescherming en chemische industrie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4Goed geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëneindustrieën.
| Prestatieparameters | |
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | SS304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,5 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draad |

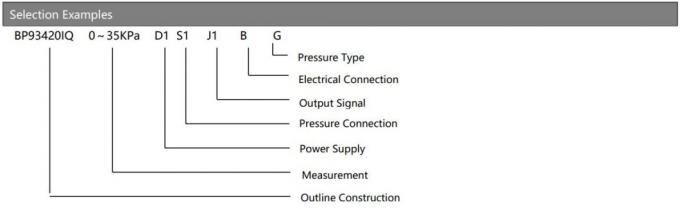

| De orde Gids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | IC | Hoogtemperatuurdruktransmitter | |||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

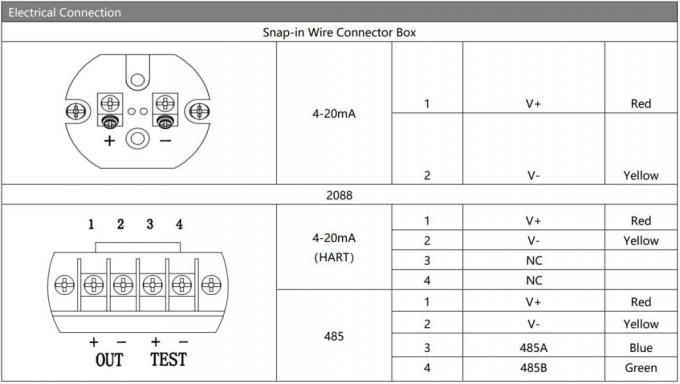

| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
4. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
5. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
6Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| V&A |
Om u de meest geschikte sensor aan te bevelen, geeft u ons hieronder de informatie.
1Werktemperatuur: -40 °C tot 125 °C.
2Testbereik?
3Uitgang: 4-20mA, RS485 of andere?

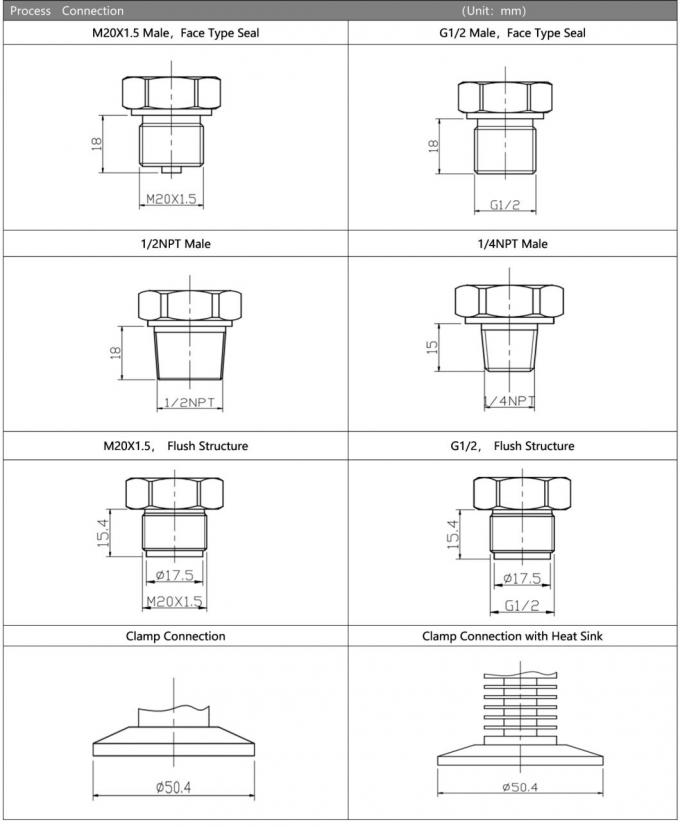

4- Schroef: G1/4, 1/4NPT, R1/4, M20*1.5?
5Elektrische aansluiting: Hirschmann, Packard, directe leiding?
6- Bestelhoeveelheid: ?
