Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP93420-IQT |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BP93420-IQT | Gewicht: | ~ 0,3 kg |
---|---|---|---|
Druktype: | Meting van de druk, absolute druk, verzegelde druk | Huismateriaal: | 304 S.S |
Transportpakket: | Standaard exportverpakking met karton | Oorsprong: | Baoji, China |
HS-code: | 9026201090 | Levering vermogen: | 1000PCS/Year |
Type: | Normale druktransmitter | Metingsmedium: | Gas of vloeistof |
Genauigheidsgraad: | 00,5% | Drukbereik: | - 100kPa... 0kPa ~ 35kPa...3.5MPa |
IP-classificatie: | IP65 | ||
Markeren: | BP93420-IQT-druktransmittersensor,Druktransmittersensor Hoogtemperatuurweerstand ISO9001,Verwijderingsdruksensor ISO9001 |

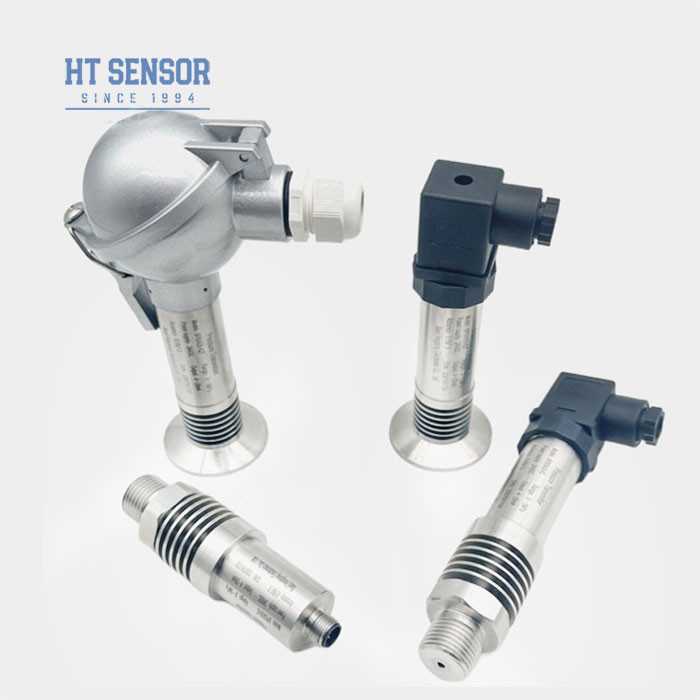

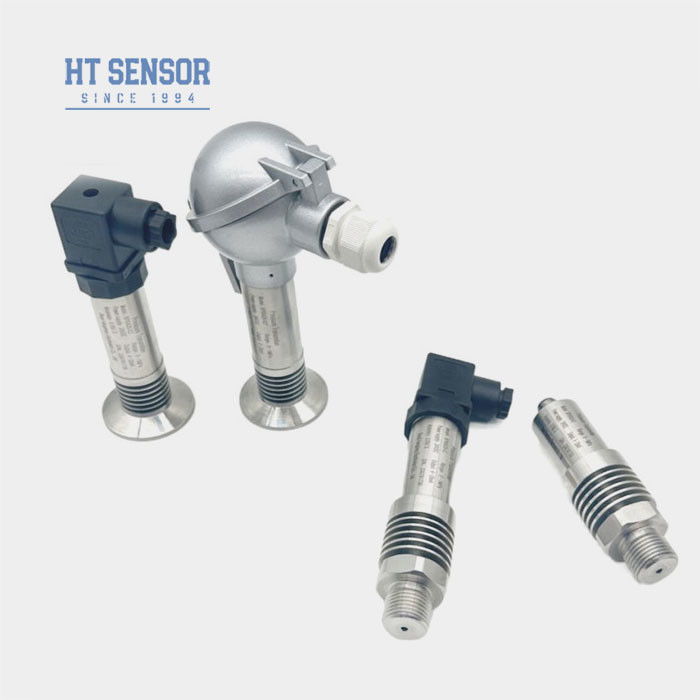

BP93420-IQT Hengtong 4-20mA Hoogtemperatuur Resistentie Flush Druk Transmitter Sensor
Inleiding:
BP93420-IQT 1,5 mm klem voor het installeren van een grote diafragma hoge temperatuur zender Het signaalverwerkingscircuit is gelegen in een roestvrijstalen behuizing,omzetting van het sensorsignaal in een standaarduitgangssignaalDeze druktransmitter wordt voornamelijk gebruikt op plaatsen waar hoge hygiënische voorwaarden vereist zijn, waardoor betrouwbare en nauwkeurige drukmetingen in hygiënische omgevingen worden gewaarborgd.
De drukzender met klemsplaats heeft de voordelen van een snelle reactiesnelheid, hoge precisie en goede betrouwbaarheid en wordt veel gebruikt op het gebied van drukmeting en -controle in de chemische industrie,aardolie, farmaceutische, voedingsmiddelen en andere industrieën.
Productkenmerken:Prestatieparameters | |
Meetbereik | 0~35Kpa...~3,5MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | 00,1% FS |
Hysteresis | 00,1% FS |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | -20-70oC (≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb |
Beschermingscategorie | IP65 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 0,55 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC | |
RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draad |

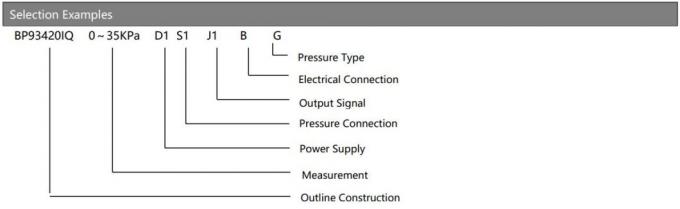

De orde Gids | ||||||||
BP93420XX | Druktransmitter | |||||||

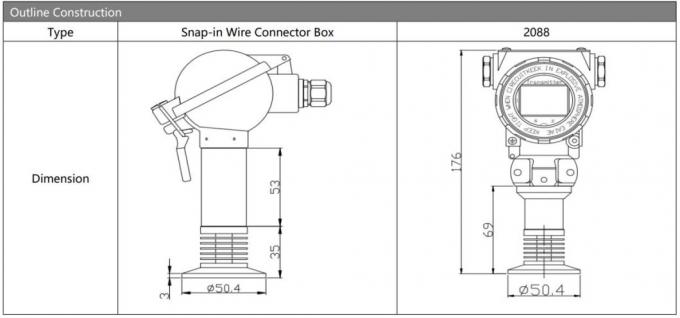

Code | Ontwerp van de structuur | |||||||
IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
IN | Airconditioning speciale drukzender | IC | Hoogtemperatuurdruktransmitter | |||||
IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||

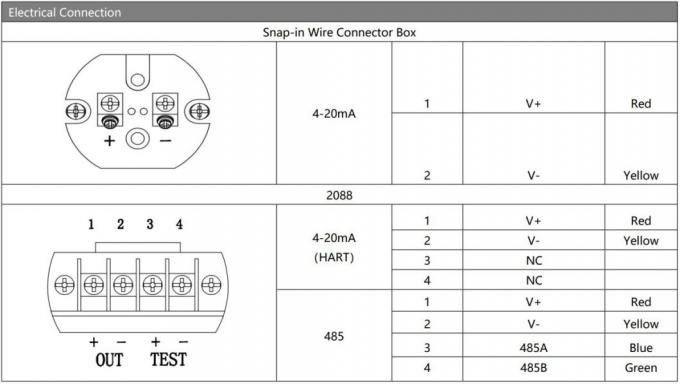

Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
