Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE, RoHs, ISO9001 |
Modelnummer: | BP93420DIII |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 500 stuks per maand |
Model nr.: | BP93420D-III | Max Range: | 2Mpa |
---|---|---|---|
Output: | 4-20ma | Min Range: | 10kPa |
Druktype: | Differentiële druk | Transportpakket: | Standaard exportverpakking met karton |
Specificatie: | 10kpa tot 2Mpa | Oorsprong: | China |
HS-code: | 9026201090 | Levering vermogen: | 2000pcs/year |
Type: | Differentiële druktransmitter | Structuretype: | Diffuse siliciumdrukzender |
Metingsmedium: | Gas of vloeistof | Genauigheidsgraad: | 00,25%, 0,5% |
Drukbereik: | 0-10kpa...~2MPa | IP-classificatie: | IP65 |
Monsters: | US$ 80/Piece 1 stuk (Min.Order) | ||
Markeren: | 4-20mA Differentiële Drukzender,Differentiële druktransmitter LCD-display 24vdc,4-20ma 24vdc Dpt-niveauzender |

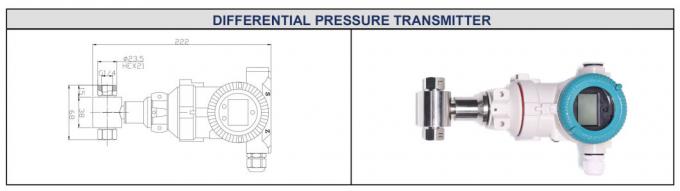

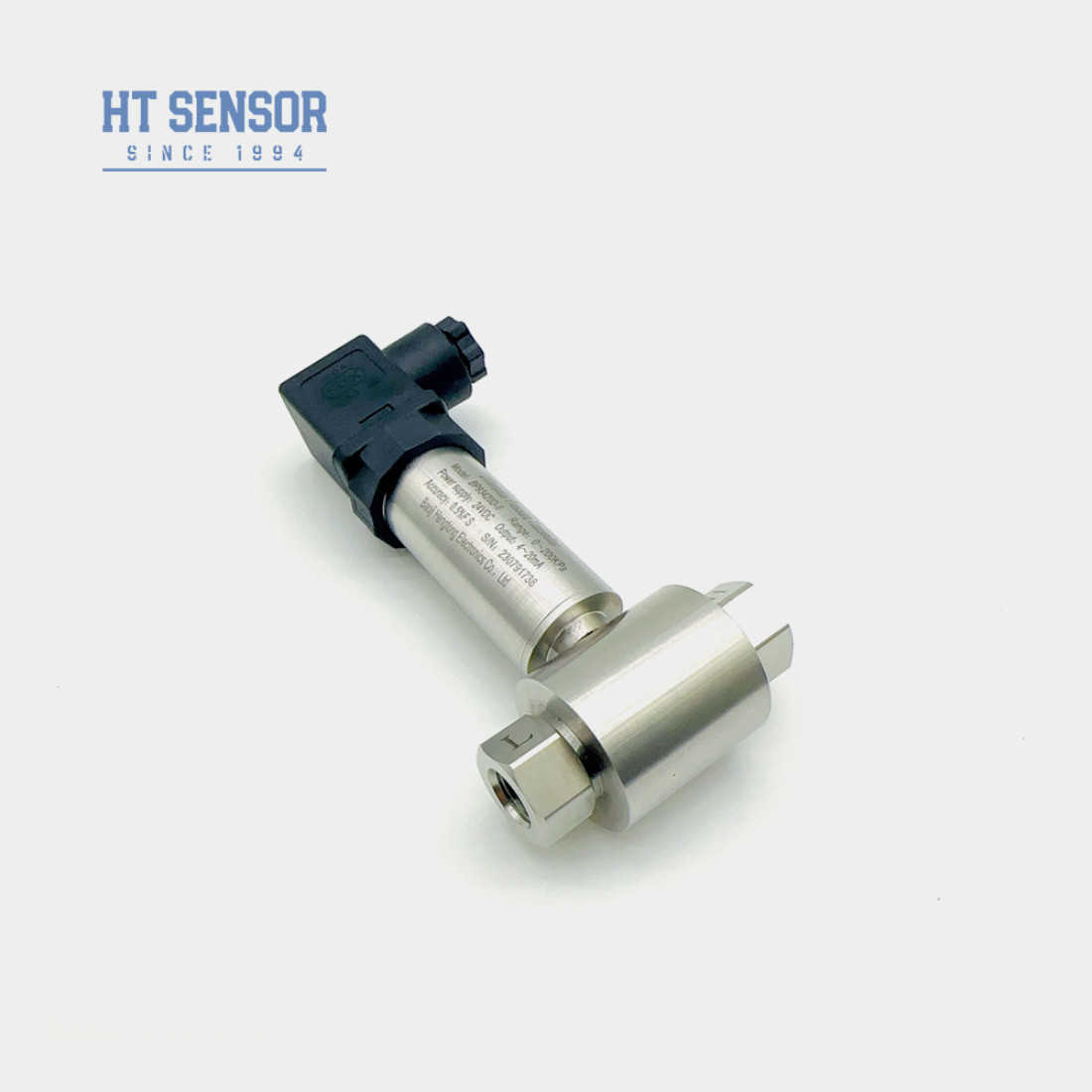

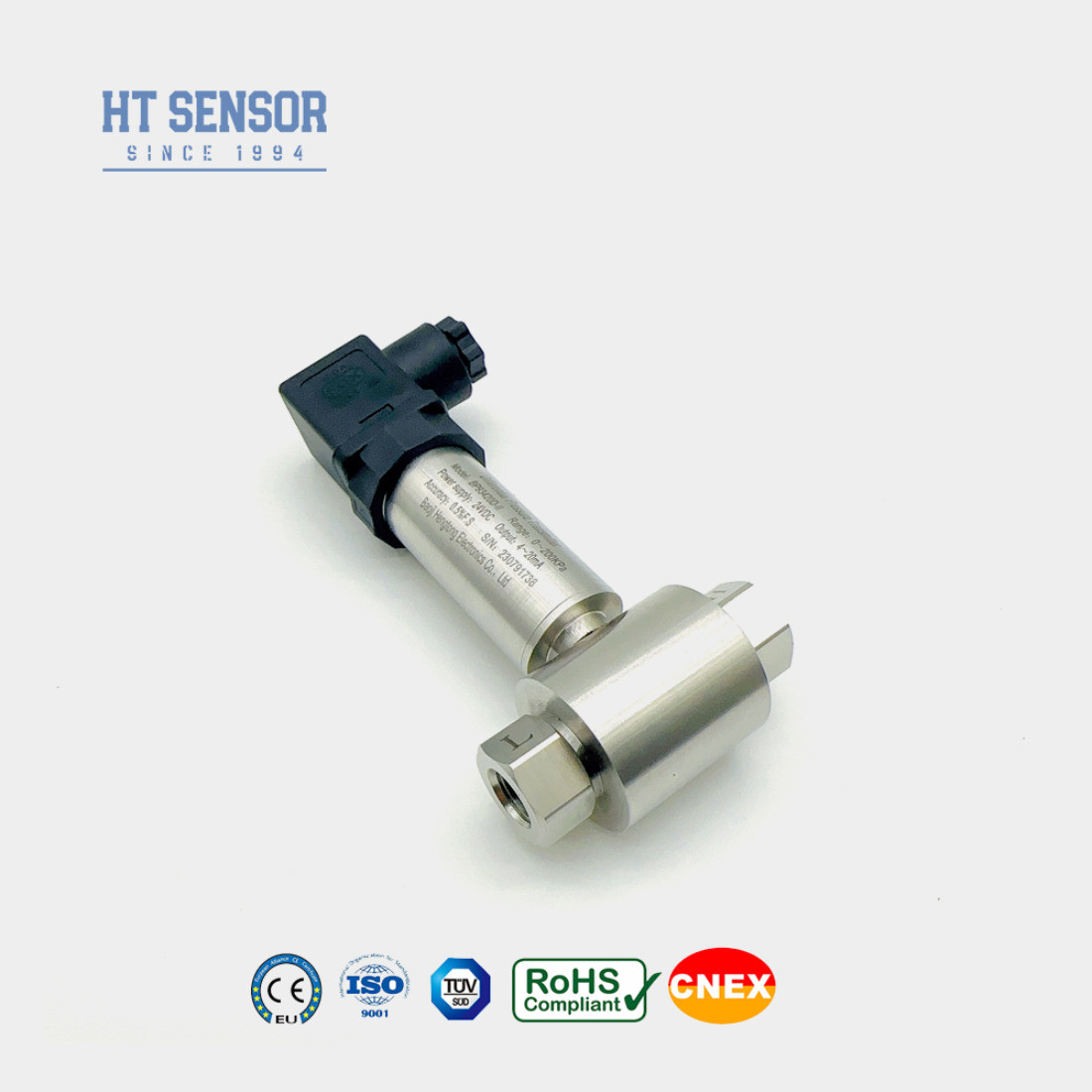

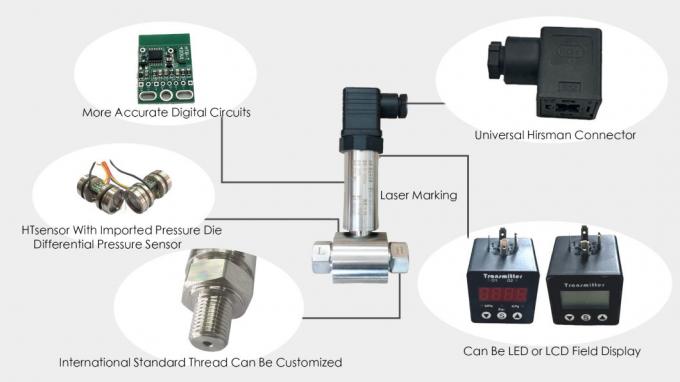

BP93420DIII 24VDC LCD-display 4-20MA verschildruktransmitter
Introductie van de differentialdrukzender:
De BP93420DIII-differentialdrukzender maakt gebruik van een piezoresistieve siliciumsensor.
De Wheatstone-brug op de sensorchip produceert een uitgangssignaal dat een uitstekende lineariteit vertoont met de differentialdruk.Dit maakt een nauwkeurige meting van de differentialdruk mogelijkDe zender is ideaal voor het uitvoeren van differentialdrukmetingen in diverse gas- en vloeistoftoepassingen, met name in industrieën als
aardolie, chemische stoffen voor pijpleiding
Prestatieparameters | |
Meetbereik | 0-10KPa...~2MPa |
Druktype | Differentiële druk |
Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
Werktemperatuur | -30°C tot 80°C |
Bergingstemperatuur | -40 °C tot 100 °C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,45 kg |

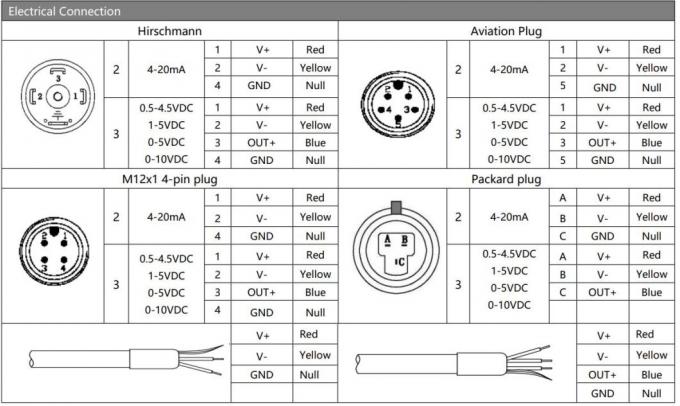

Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0.5 tot en met 4,5 V | 5VDC |
Besteltips |
1Bij het selecteren van het product dient u ervoor te zorgen dat het meetmedium compatibel is met de contactdelen van het product.
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te plaatsen.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatie op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren
Bestelgids:
BP93420X | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
DIII | Differentiële druktransmitter | |||||||
Meetbereik | 0-10KPa......~2MPa | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4 ¢ 20mADC | S2 | 420mADC met Hart | |||||
S3 | RS485 | |||||||

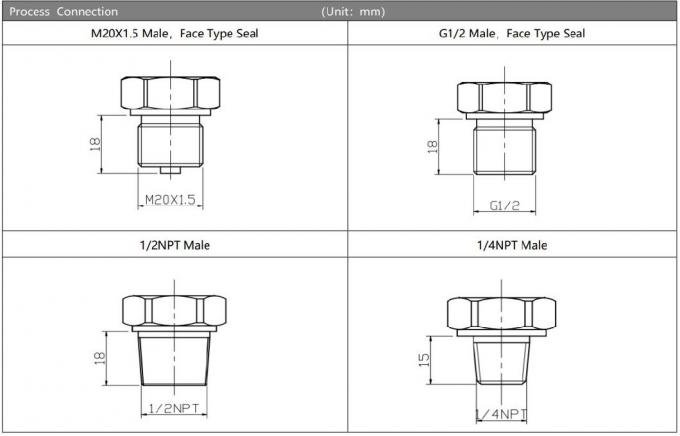

Code | Drukverbinding | |||||||
J1 | M20×1,5 Man | |||||||
J2 | G1/2 Man | |||||||
J3 | G1/4 Man | |||||||
J4 | 1/2 NPT Man | |||||||
J5 | andere | |||||||
Code | Druktype | |||||||
D | Differentiële druk |
