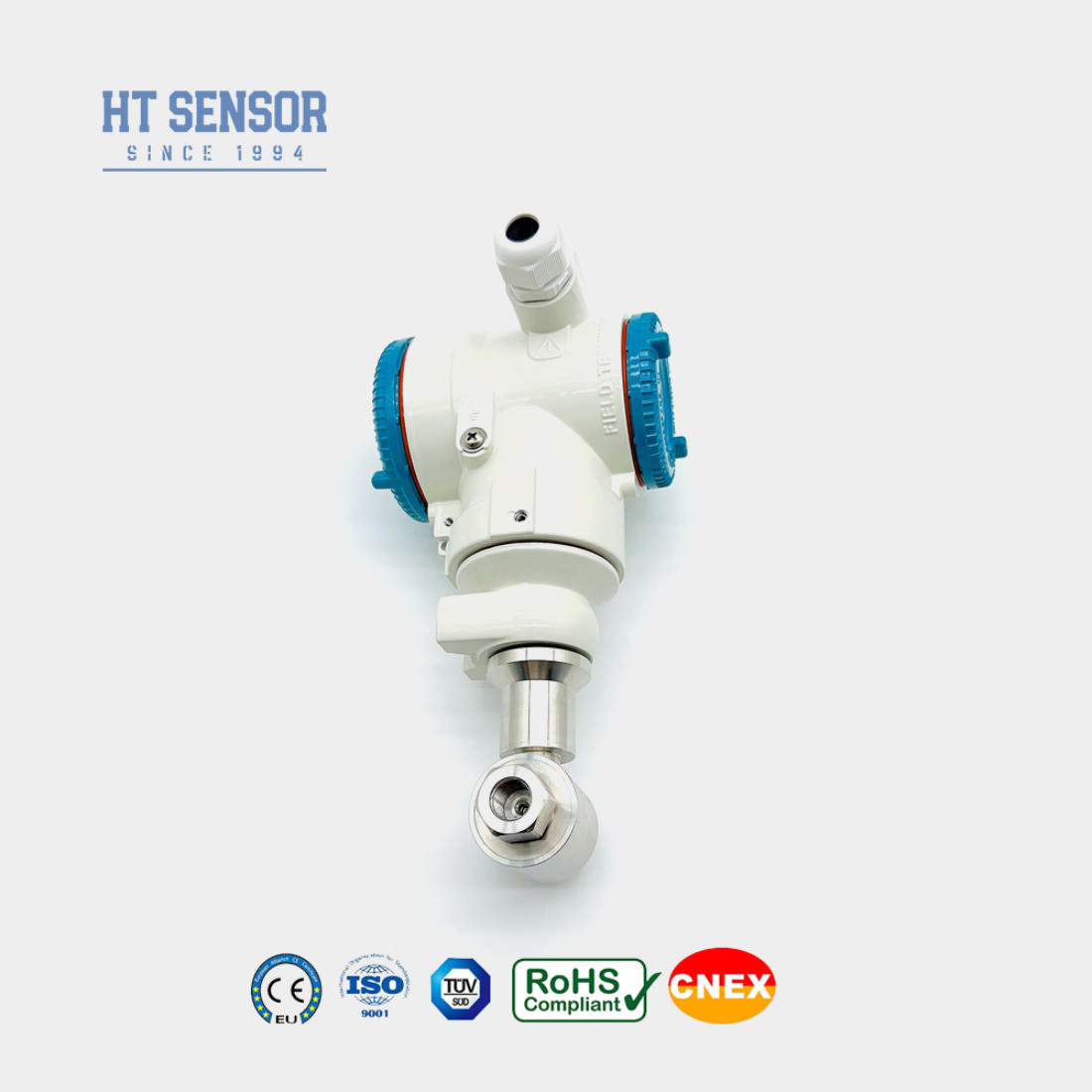

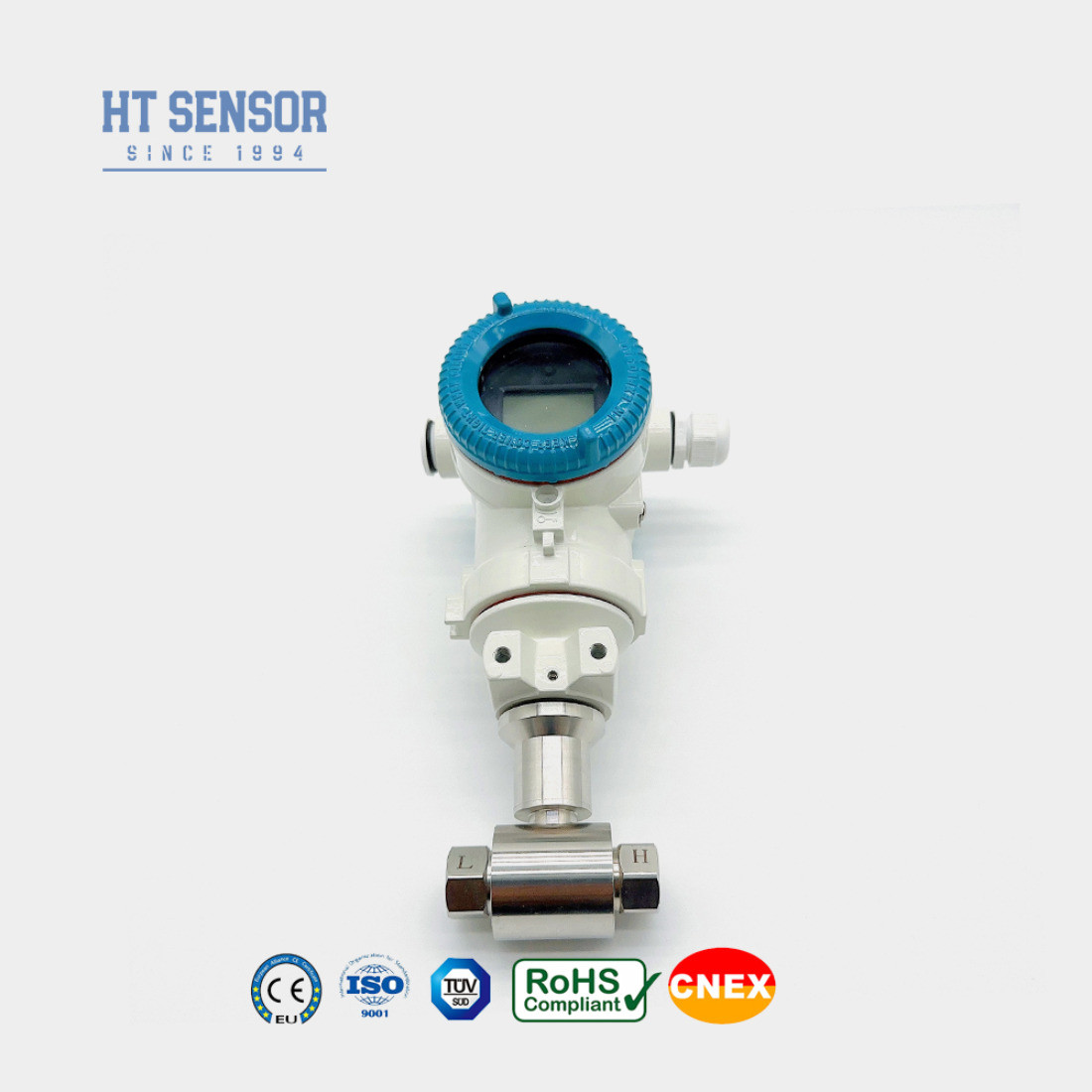

Aluminium behuizing Dp druktransmitter Hoog nauwkeurige differentialdrukomvormer
Product Details
| Model nr.: | BP93420D-III | aangepast: | aangepast |
|---|---|---|---|
| Max Range: | 2Mpa | uitgang: | 4-20mA |
| Min bereik: | 10 kPa | Druktype: | Differentiële druk |
| Transportpakket: | Standaard exportverpakking met karton | Specificatie: | 10kpa tot 2Mpa |
| HS-code: | 9026201090 | Type: | Differentiële druktransmitter |
| Metingsmedium: | gas of vloeistof | Genauigheidsgraad: | 00,25%, 0,5%,00,3% |
| Markeren |
Aluminium behuizing Dp-drukzender,Dp-druktransmitter hoge nauwkeurigheid,Hoog nauwkeurige differentialdrukomvormer |
||
Product Description
De BP93420DIII-differentialdrukzender maakt gebruik van een piezoresistieve siliciumsensor.De Wheatstone brug op de sensor chip produceert een uitgangssignaal dat uitstekende lineariteit toont met de differentialdrukDe zender is ideaal voor het uitvoeren van differentialdrukmetingen in diverse gas- en vloeistoftoepassingen.Vooral in industrieën als aardolie., chemische stoffen voor pijpleiding.
1.structurele constructie van roestvrij staal, waardoor het compact en gemakkelijk te installeren is
2Het ondergaat een strikte temperatuurscompensatie en verouderingsscreening.
1- geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in
De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de verwezenlijking van de doelstellingen van het programma te vergemakkelijken.
2.Gebruikt in industriële processen op locatie zoals aardolie, chemische,
metallurgie, elektriciteitsopwekking en hydrologie
3.Drukmeting voor leidingen en ovenkamers
| Meetbereik | 0-10KPa......~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 100°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304 roestvrij staal, gegoten aluminium |
| Materiaal van het diafragma | 316L roestvrij staal |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~1,4 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4·20 mA | 15 ̊30VDC | Twee/Drie/Vier draad |
| 4 ¢ 20 mA met Hart | Twee draden | |
| RS485 communicatieprotocol | Vier draden |
Tips voor het bestellen:
1, temperatuurcompensatie, diffuse siliciumdruksensor is halfgeleider, halfgeleider heeft sterke temperatuurkenmerken, geen temperatuurcompensatie,de meetfout kan relatief groot zijn.
2Het diffuse silicium druk sensor sensor diafragma is slechts een paar tientallen meter dik, niet aanraken.
3, moet de voedingsspanning stabiel zijn, de sensor is eigenlijk een brug, de schommeling van de voedingsspanning zal de bruguitgang veranderen, waardoor de meetnauwkeurigheid wordt beïnvloed.
4Als de sensor niet binnen de nominale spanning wordt gebruikt, zal de overspanning leiden tot beschadiging van de sensor.
5, de uitgang eind niet kortsluiting.
Bestelgids
| BP93420 | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DIII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa......~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4 ¢ 20mADC | S2 | 420mADC met Hart | |||||
| S3 | RS485 | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
