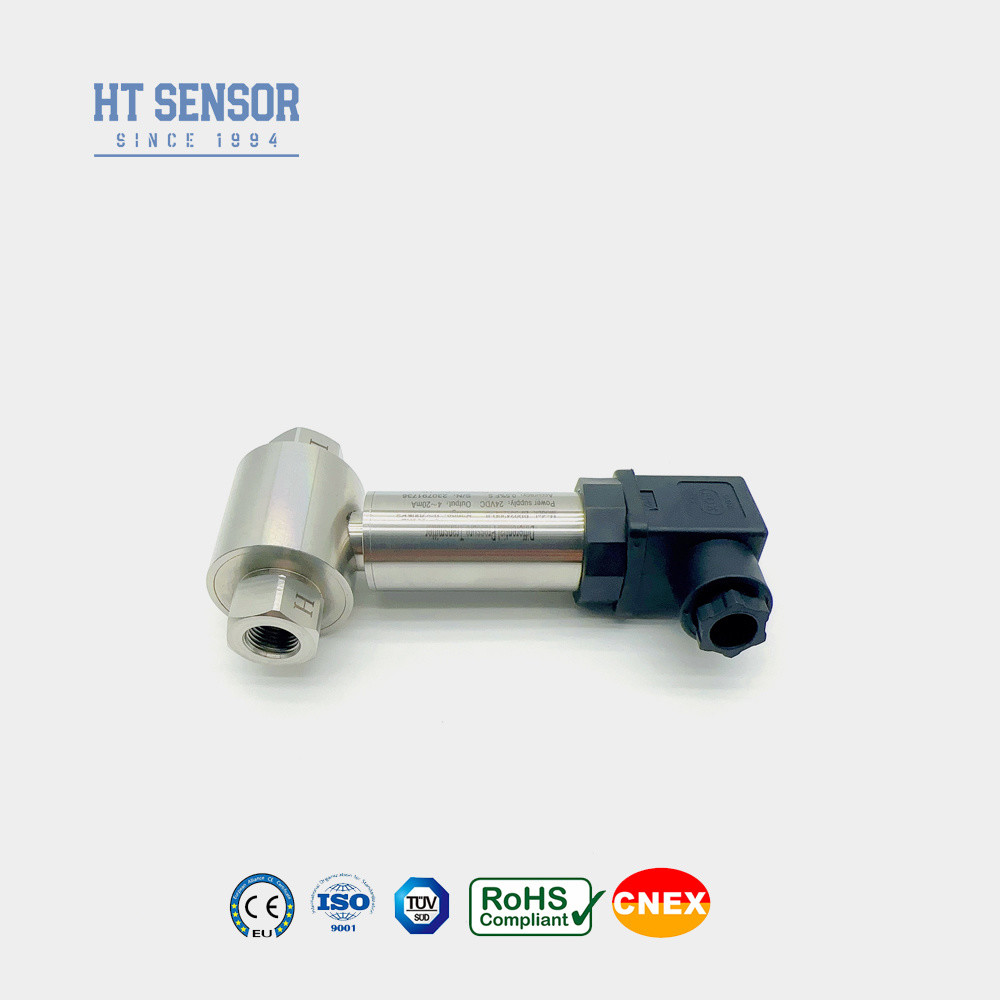

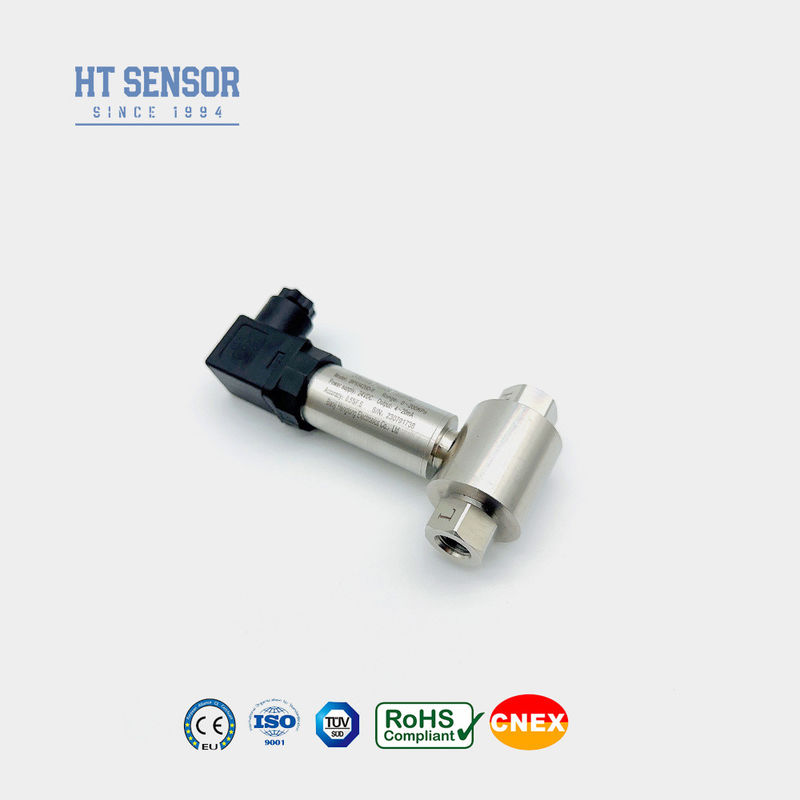

Pipeline Differential Type Level Transmitter Diffused Silicon Pressure Transmitter
Product Details
| Model nr.: | BP93420DII | Genauigheidsgraad: | ≤ 0,5% F.S. |
|---|---|---|---|
| Drukbereik: | 0-10kpa...~2MPa | Op maat: | Op maat |
| Gewicht: | ~ 0,45 kg | Statische Druk: | 5X of 7MPa |
| Transportpakket: | Standaard exportverpakking met karton | Type: | Differentiële druktransmitter |
| Metingsmedium: | gas of vloeistof | IP-classificatie: | IP65 |
| Markeren |
RoH's voor de transmissie van het verschil in type-niveau van de pijpleiding,Differentiële type-niveau zender diffuse silicium,RoHs diffuse siliciumdrukzender |
||
Product Description
BP93420DII Differentiële druktransmitter voor het meten van de druk in pijpleidingen
BP93420DIIDdifferentiëlePverlengingTverlosser
Inleiding van de differentialdrukzender:
De BP93420DII-differentialdrukzender maakt gebruik van een piezoresistieve diffuse silicium sensor.De sensor gebruikt volledig automatische lineaire en temperatuurcompensatietechnologie om de efficiëntie en kwaliteit van de massaproductie te waarborgen. Volledig afgesloten en geïsoleerde luchtholte ontwerpen om
De signaaltransmissie-module maakt gebruik van originele kalibratie-technologie om de parameters eenvoudig zonder gereedschap in te stellen.Het is geschikt voor verschillende gas- en vloeistofdifferentialdrukmetingen in industrieën zoals aardolie, chemie, energie en hydrologie voor pijpleidingen.
Productkenmerkenvan een differentialdruktransmitter:
1De zender is van roestvrij staal, waardoor hij compact en eenvoudig te installeren is.
2Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd.
3- drukinslagtests en tijddrifttests om een constante kwaliteit te garanderen
4Werktemperatuur van het medium: -30-80°C
5. Certificaat van intrinsieke veiligheid
Toepassingenvan een differentialdruktransmitter:
1Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en
hydrologie.
2. Toegevoegd in industriële on-site processen zoals aardolie, chemie, metallurgie, elektriciteitsopwekking en hydrologie
3.Drukmeting voor leidingen en ovenkamers
| Prestatieparameters | |
| Meetbereik | 0-10KPa...~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40 °C tot 100 °C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0.5 tot en met 4,5 V | 5VDC |

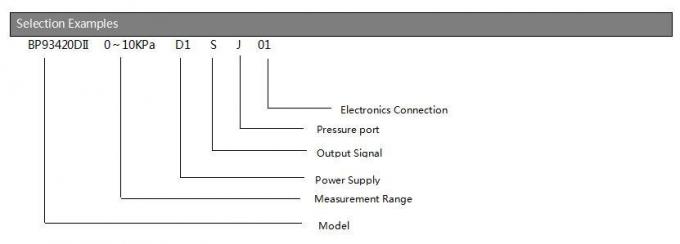

| De orde Gids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa...~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

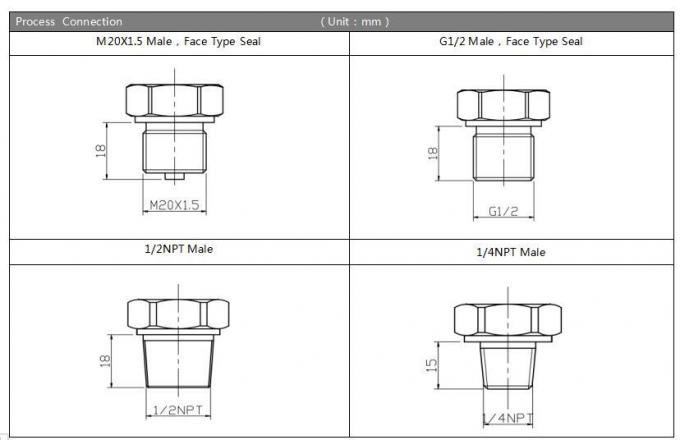

| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||

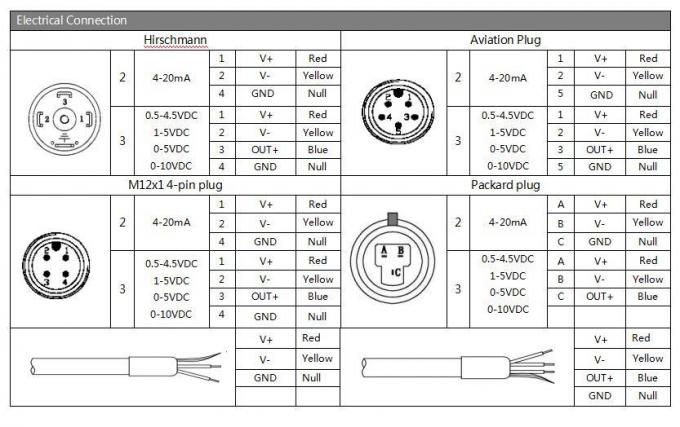

| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
