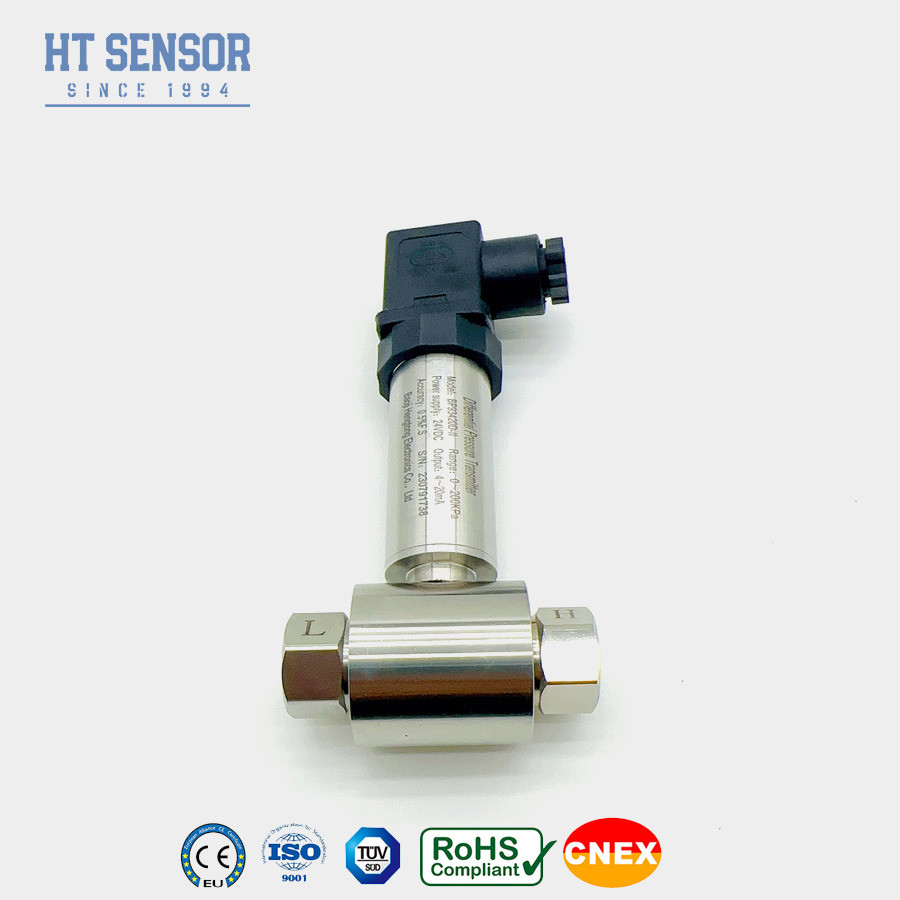

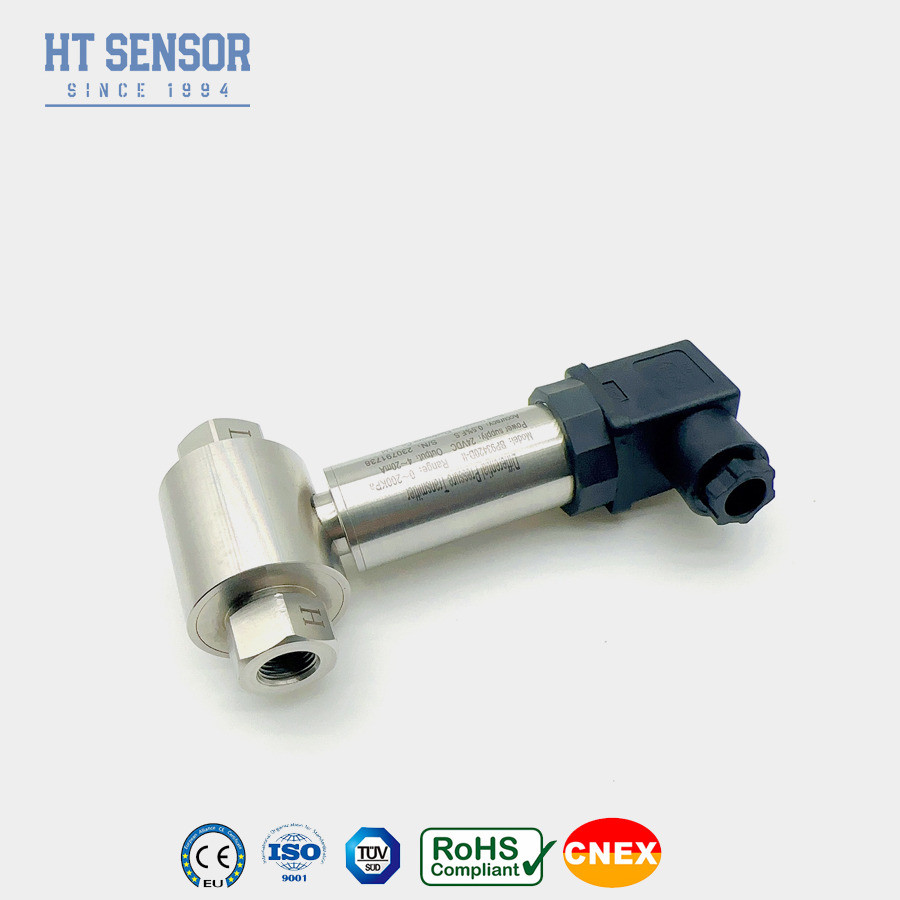

Diffuse siliciumdifferentiële druktransmitter Piezoresistieve druktransmitter
Product Details
| Model nr.: | BP93420DII | Op maat: | Op maat |
|---|---|---|---|
| Beschermingsclassificatie: | IP65 | Gewicht: | ~ 0,45 kg |
| Druksensoren: | NOVA sensor die | Transportpakket: | Standaard exportverpakking met karton |
| Oorsprong: | Baoji, China | HS-code: | 9026201090 |
| Type: | Differentiële druktransmitter | Metingsmedium: | gas of vloeistof |
| Drukbereik: | 0-10kpa...~2MPa | ||
| Markeren |
Diffuse siliciumdifferentiële drukzender,Differentialdruktransmitter piezoresistief,Diffuus silicium piezoresistieve drukzender |
||
Product Description
Piezoresistente diffuse siliciumdifferentiële drukzender
BP93420DIIDdifferentiëlePverlengingTverlosser
Introductie van een drukdifferentieel:
De BP93420DII-differentialdrukzender maakt gebruik van een piezoresistieve diffuse silicium sensor.de interne verzegelde siliconen olie wordt overgebracht naar de gevoelige chipWanneer de drukverschil van het gemeten medium op de gegolfde diafragma's aan beide uiteinden van de sensor werkt,het uitgangssignaal van de Wheatstone-brug op de sensorchip vertoont een goede lineaire relatie met de differentialdrukMet zijn hoge gevoeligheid, goede dynamische respons, hoge meetnauwkeurigheid, goede stabiliteit, makkelijk te miniaturiseren,maar gemakkelijk beïnvloed door temperatuur, voor meer dan 1 kPa kan worden gemeten, is de eerste keuze voor middenbereik sensoren.
Differentiële druktransmitters zijn ontworpen om de differentiële druk van vele gassen of vloeistoffen zoals water of olie te meten.met een maximaal toegestane statische druk van + 40 bar, is het kleinste standaard differentialdrukbereik al van 0 tot 0, + 50 mbar.
Productkenmerkenvan differentialdruktransmitter:
1De zender is van roestvrij staal, waardoor hij compact en eenvoudig te installeren is.
2Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd.
3De elektrische interface kan worden geselecteerd als een plug-in of directe bedrading optie.
Toepassingenvan differentialdruktransmitter:
1Geschikt voor het meten van de drukverschillen van verschillende gassen of vloeistoffen inDe Commissie is van mening dat de Commissie in haar voorstel voor een richtlijn de nodige maatregelen heeft genomen om de verwerking van de in de richtlijn vastgelegde voorschriften te vergemakkelijken.
hydrologie.
2. wordt toegepast in industriële processen op locatie zoals aardolie, chemische,metallurgie, elektriciteitsopwekking en hydrologie
3.Drukmeting voor leidingen en ovenkamers
| Prestatieparameters | |
| Meetbereik | 0-10KPa...~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40 °C tot 100 °C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Besteltips |
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te plaatsen.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatie op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren
| De orde Gids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa...~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
