Gedetailleerde informatie

Model nr.:	BP93420D-I	aangepast:	aangepast
Testmiddel:	Droge gassen	Druktype:	Differentiële druk
Specificatie:	500pa~200kpa	Oorsprong:	China
HS-code:	9026201090	Levering vermogen:	20000 stks/jaar
Type:	Differentiële druktransmitter	Metingsmedium:	Gas
Genauigheidsgraad:	0,25%	Drukbereik:	0-10kpa...~2MPa
IP-classificatie:	IP65
Markeren:	500pa Dp type druktransmitter , Dp-type druktransmitter Aluminium behuizing 200kpa , Aluminium behuizing Differentiële drukmeter 200kpa

Productomschrijving

Productbeschrijving

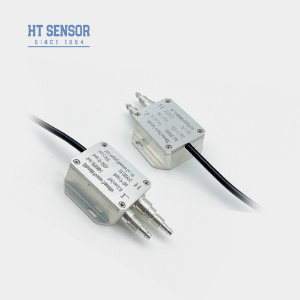

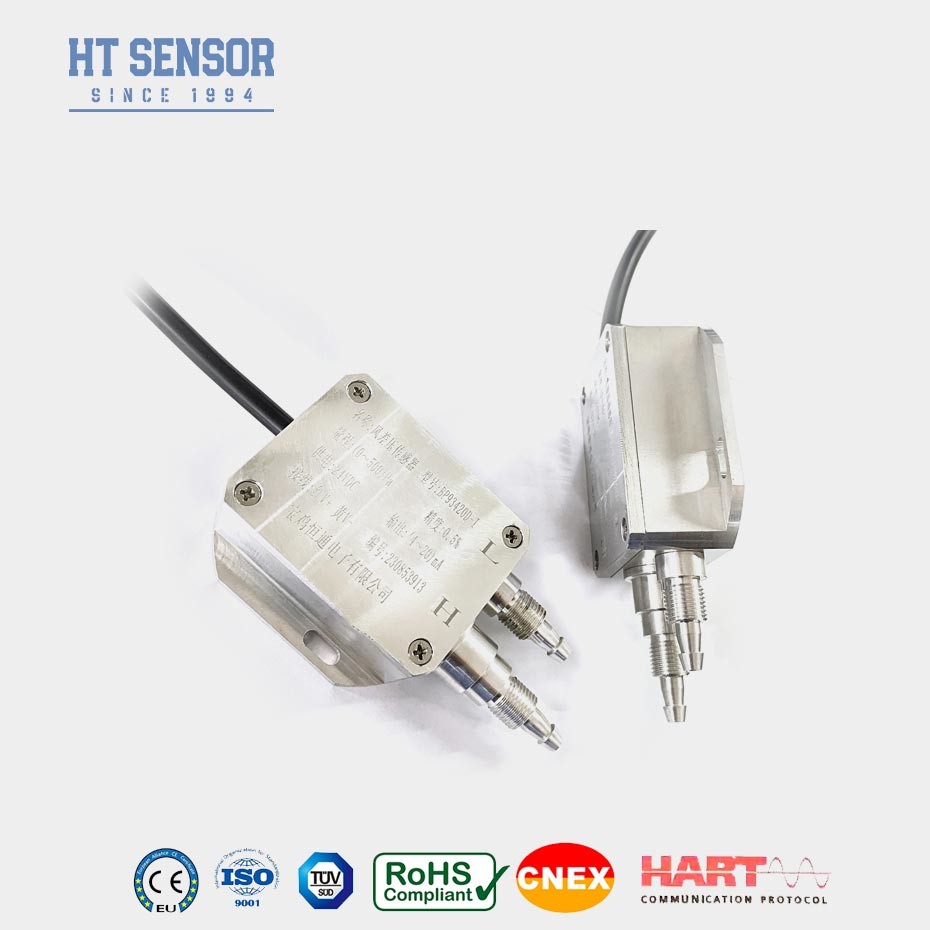

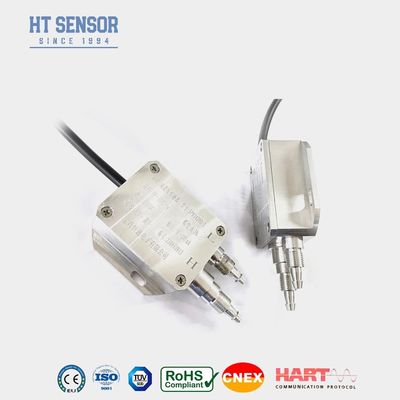

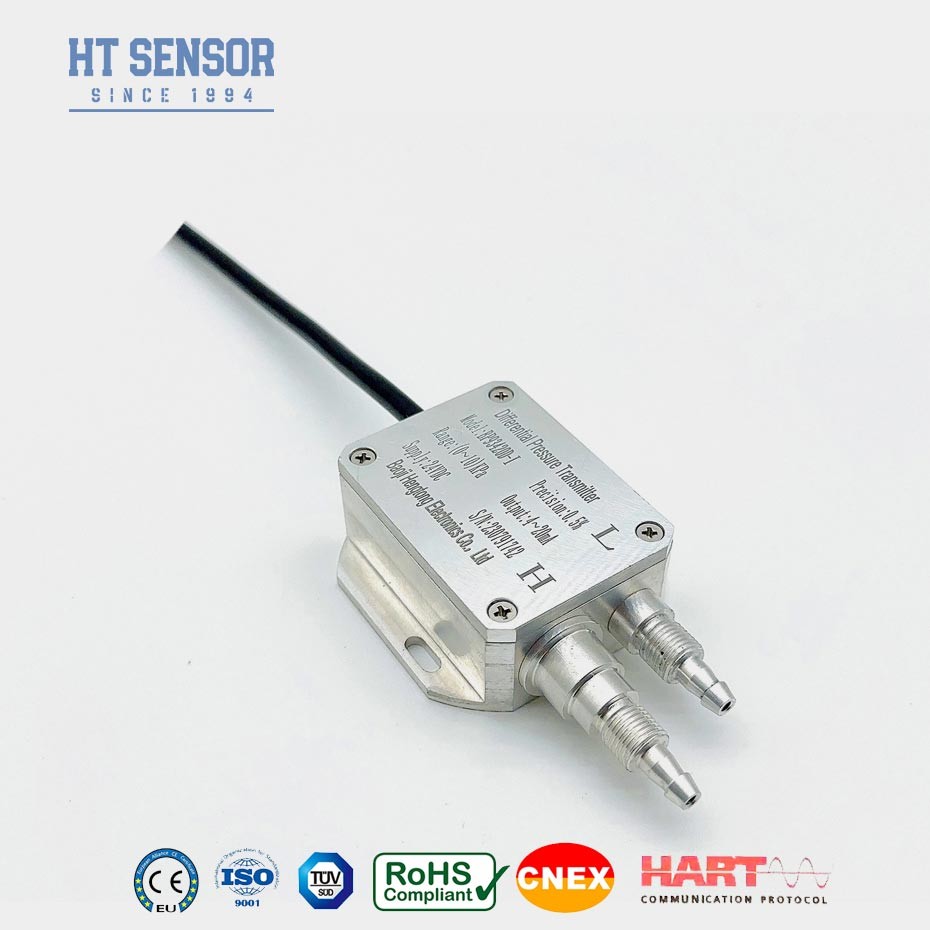

500pa Aluminium-housing differentialdrukmeter
BP93420DI Differentiële druktransmitter

Inleiding:

BP93420DI-differentialdrukzender Wanneer de differentialdruk van het gemeten medium op de gegolfde diafragma's aan beide uiteinden van de sensor werkt,het uitgangssignaal van de Wheatstone-brug op de sensorchip vertoont een goede lineaire relatie met de differentialdrukHet is geschikt voor verschillende gas- en vloeistofdifferentiële drukmetingen in industriële sectoren zoals aardolie, chemie, energie,en hydrologie voor pijpleidingen.

500pa Aluminum-housing differential pressure gauge

Productkenmerken:
1De zender is van roestvrij staal en compact.en gemakkelijk te installeren
2Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd.
3De elektrische interface kan worden geselecteerd als een plug-in of directe bedrading optie.

Toepassingen:

1Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
2. toegepast in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
3- Drukmeting voor leidingen en ovenkamers

Prestatieparameters

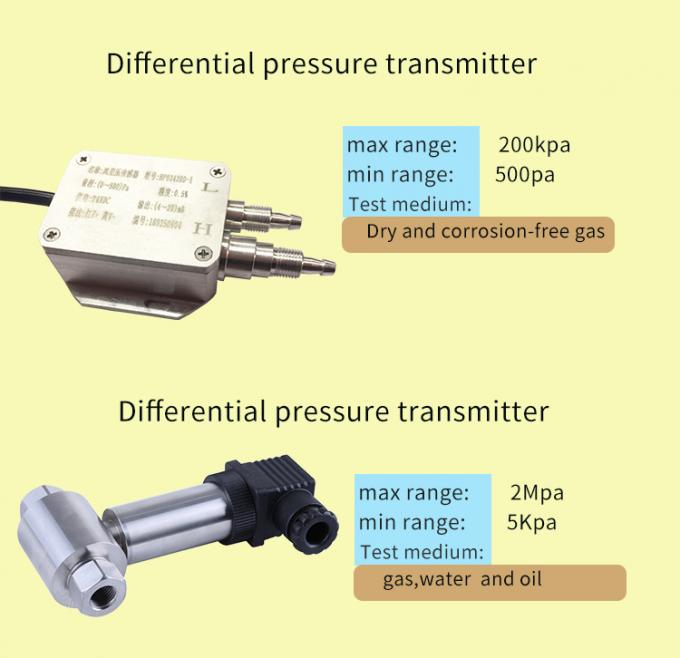

Meetbereik	0-500Pa...~200kPa
Druktype	Differentiële druk
Eenzijdige overbelasting	≤ 3 keer het nominale bereik
Statische druk	De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa
Precisiteit @ 25oC	±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid	±0,03% (typisch) ±0,05%FS (maximaal)
Hysteresis	±0,03% (typisch) ±0,05%FS (maximaal)
Langetermijnstabiliteit	± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa)
Nultemperatuurverschuiving	± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa)
Span Temperatuur Drift	± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa)
Compensatietemperatuur	0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC
Werktemperatuur	-30°C tot 80°C
Bergingstemperatuur	-40 °C tot 100 °C
Vibratie	10 g,55 Hz ~ 2 kHz
Huismateriaal	304,316L
Materiaal van het diafragma	316L
Isolatieweerstand	100MΩ 100VDC
Explosiebestendige classificatie	Intrinsiek veilig en explosiebestendige
Beschermingscategorie	IP65
Gewicht	~0,2 kg

Uitgangssignaal	Voedingsspanning	Uitvoertype
4 tot en met 20 mA	12~30VDC	2/3/4 draad
0~10/20mA		3 draad
0/1 tot en met 5 V
0.5 tot en met 4,5 V	5VDC

Besteltips

1Bij het selecteren van het product dient u ervoor te zorgen dat het meetmedium compatibel is met de contactdelen van het product.
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te plaatsen.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatie op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren

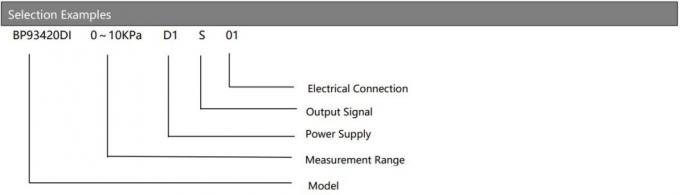

Bestelgids
BP93420XX	Druktransmitter
	Code	Ontwerp van de structuur
	DII	Differentiële druktransmitter
		Meetbereik	0-10KPa...~2MPa
			Code	Stroomvoorziening
			D1	24VDC
			D2	5VDC
			D3	andere
				Code	Uitgangssignaal
				S1	4~20mADC	S5	0~20mADC
				S2	1 ~ 5VDC	S6	0~10VDC
				S3	0~5VDC	S7	0.5~4.5VDC
				S4	0~10mADC
					Code	Drukverbinding
					J1	M20×1,5 Man
					J2	G1/2 Man
					J3	G1/4 Man
					J4	1/2 NPT Man
					J5	andere
						Code	Elektrische aansluiting
						B1	Hirschmann
						B2	PG7 Plug
						B3	Afgesloten kabeluitgang
						B4	andere
							Code	Druktype
							D	Differentiële druk

V&A

1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.

bedrijf

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	CE,RoHs,ISO9001

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
