Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP93420DII |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BP93420DII | Beschermingscategorie: | IP65 |
---|---|---|---|
Genauigheidsgraad: | ≤ 0,5% F.S. | Drukbereik: | 0-10kpa...~2MPa |
Gewicht: | ~ 0,45 kg | Huismateriaal: | 304 S.S |
Handelsmerk: | HT-sensor | Oorsprong: | Baoji, China |
HS-code: | 9026201090 | Levering vermogen: | 1000PCS/Year |
Type: | Differentiële druktransmitter | ||
Markeren: | Rs485 Differenciële waterdruktransmitter,Differentiële waterdruktransmitterpijp,Rs485 Pipe Differentiële Druksensor |

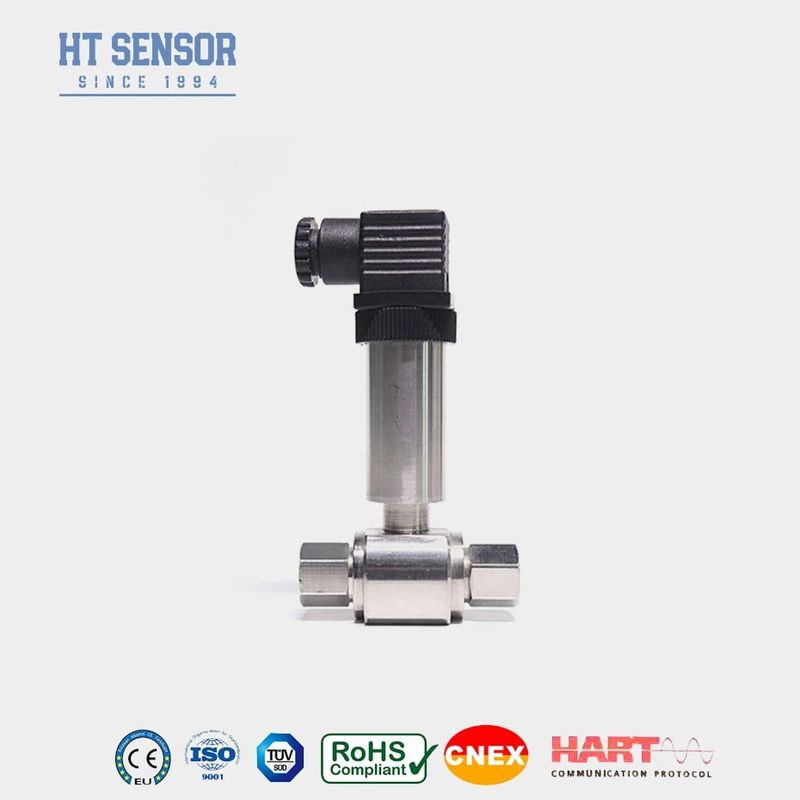

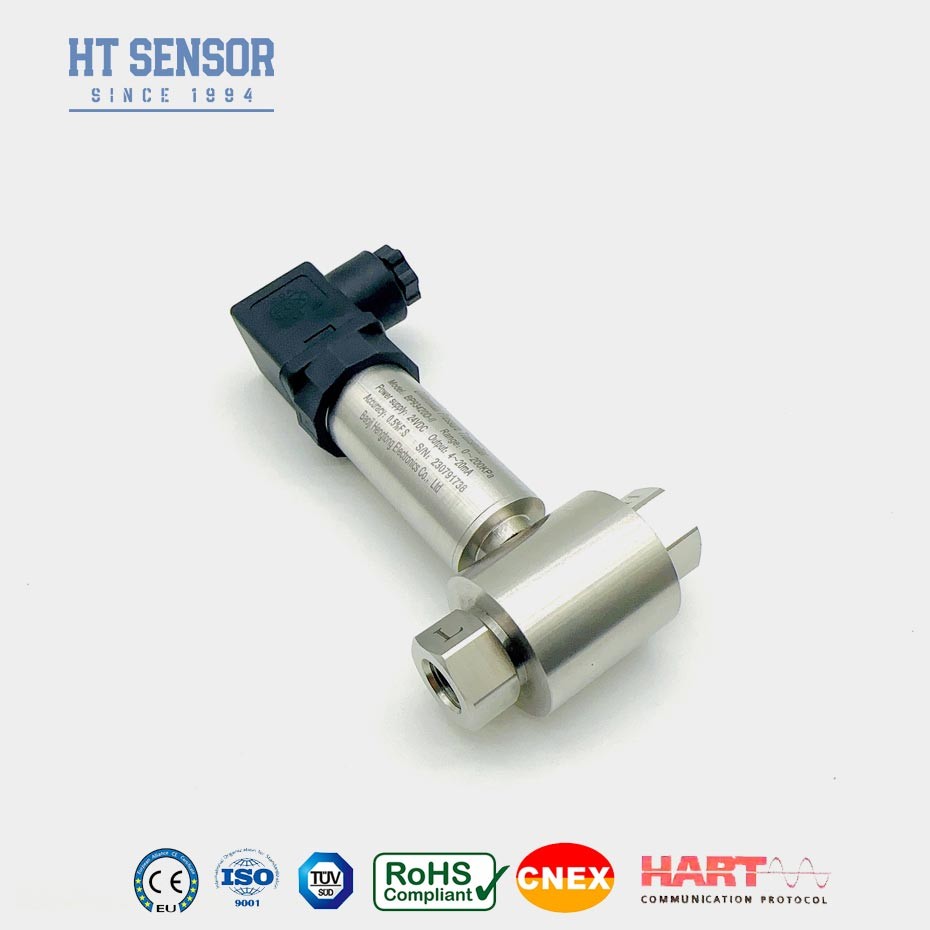

Inleiding van de differentialdrukzender:
De BP93420DII-differentialdrukzender maakt gebruik van een piezoresistieve diffuse silicium sensor.Wanneer de differentialdruk van het gemeten medium op de gegolfde diafragma's aan beide uiteinden van de sensor werkt, het uitgangssignaal van de Wheatstone-brug op de sensorchip vertoont een goede lineaire relatie met de differentialdruk, waardoor een nauwkeurige meting van de differentialdruk mogelijk is.Het is geschikt voor verschillende gas- en vloeistofdifferentialdrukmetingen in industrieën zoals aardolie, chemie, energie en hydrologie voor pijpleidingen.
Productkenmerkenvan een drukdifferentieel:
1De zender is van roestvrij staal, waardoor hij compact en eenvoudig te installeren is.
2Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd.
3De elektrische interface kan worden geselecteerd als een plug-in of directe bedrading optie.
Toepassingenvan een drukdifferentiële zender:
1Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en
hydrologie.
2- Drukmeting voor leidingen en ovenkamers
Prestatieparameters: | |
Meetbereik | 0-10KPa...~2MPa |
Druktype | Differentiële druk |
Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
Werktemperatuur | -30°C tot 80°C |
Bergingstemperatuur | -40 °C tot 100 °C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,45 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0.5 tot en met 4,5 V | 5VDC |
Tips voor het bestellen: |
De orde Gids | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
DII | Differentiële druktransmitter | |||||||
Meetbereik | 0-10KPa...~2MPa | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||

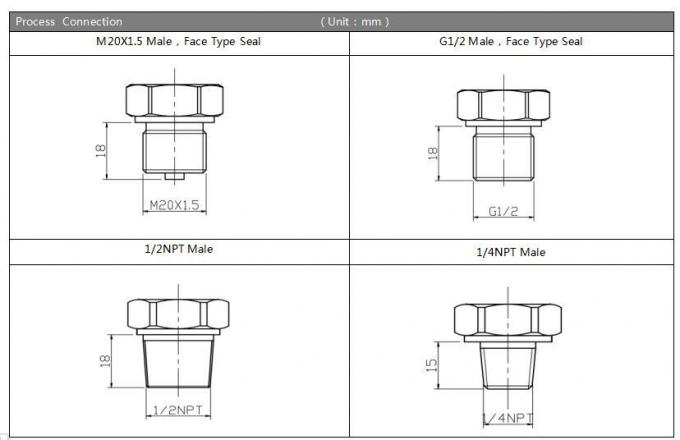

Code | Drukverbinding | |||||||
J1 | M20×1,5 Man | |||||||
J2 | G1/2 Man | |||||||
J3 | G1/4 Man | |||||||
J4 | 1/2 NPT Man | |||||||
J5 | andere | |||||||

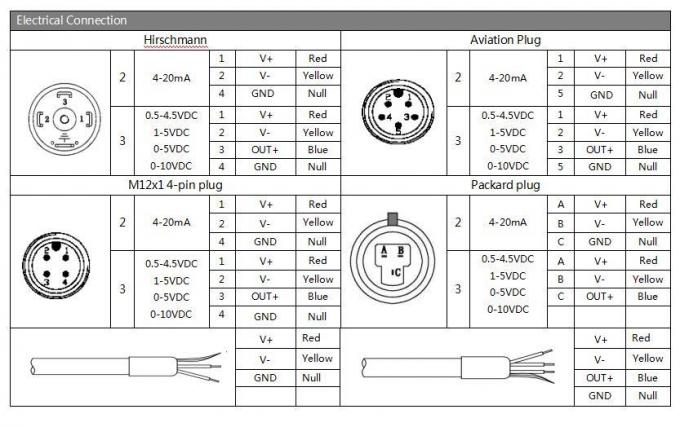

Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | andere | |||||||
Code | Druktype | |||||||
D | Differentiële druk |
