Luchtdifferentialdruktransmitter Olieproef Dp-niveautransmitter roestvrij staal
Product Details
| Model nr.: | BP93420D-II | Druktype: | Differentiële druk |
|---|---|---|---|
| Transportpakket: | Standaard exportverpakking met karton | HS-code: | 9026201090 |
| Levering vermogen: | 20000 stks/jaar | Type: | Differentiële druktransmitter |
| Structuretype: | Diffuse siliciumdrukzender | Metingsmedium: | vloeistof of gas |
| Genauigheidsgraad: | 00,25%,00,5% | Drukbereik: | 0-10kpa...~2MPa |
| IP-classificatie: | IP65 | Aanpassing: | Beschikbaar Gepersonaliseerd verzoek |
| Markeren |
Luchtdifferentialdruktransmitter 2MPa,Olieproef Dp-niveauzender RoH's,Dp-niveau-transmitter RoH van roestvrij staal |
||
Product Description

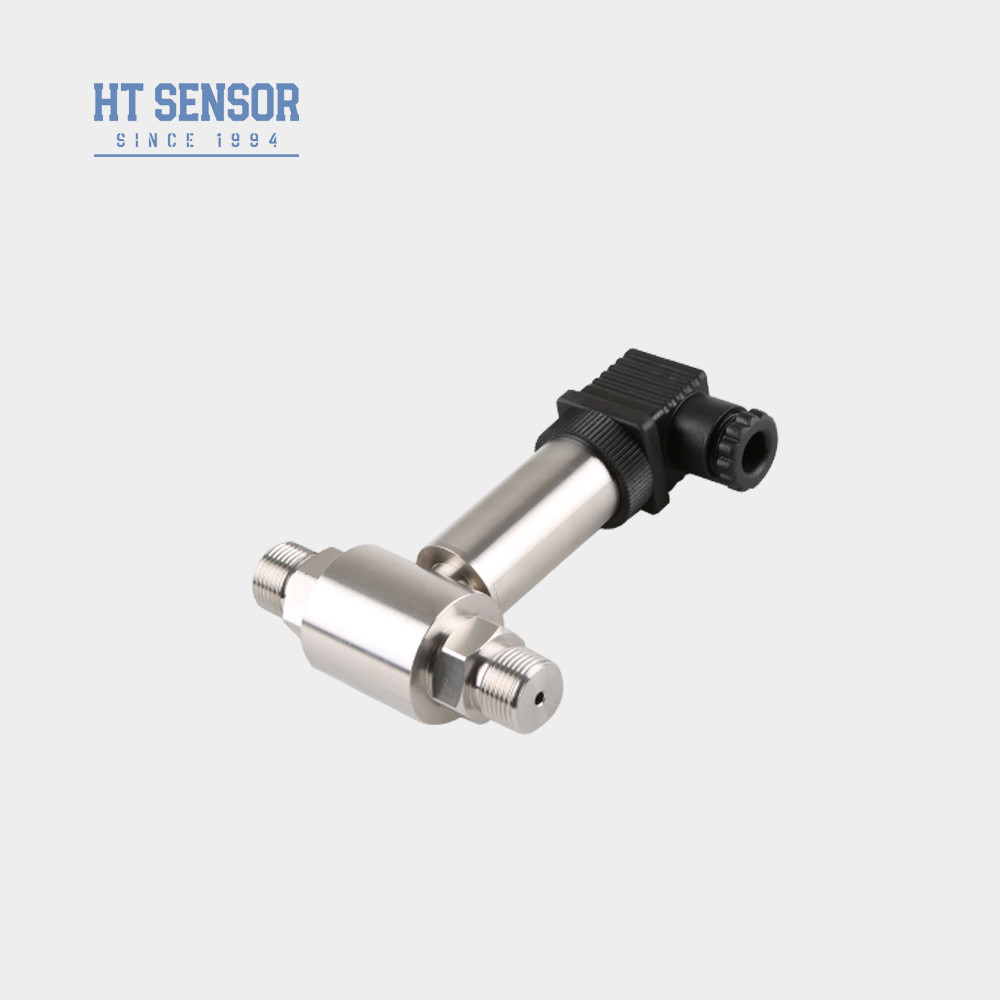

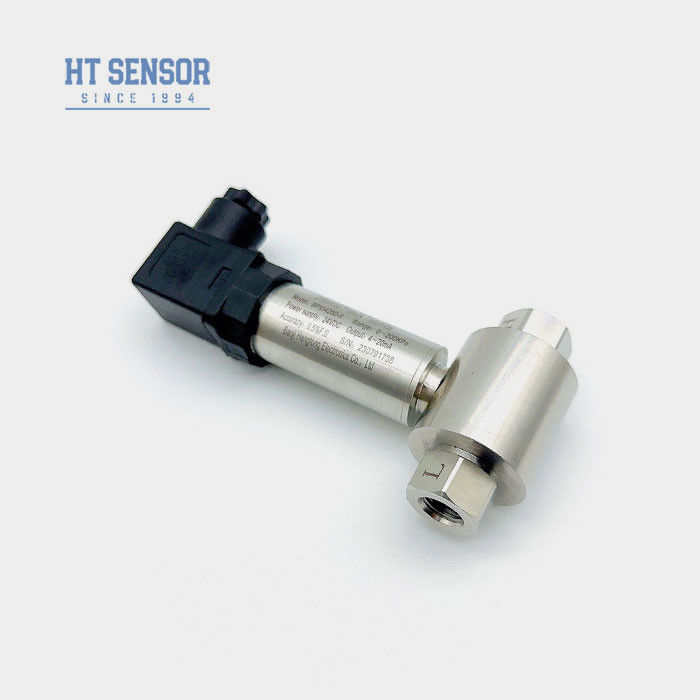

Olie- en luchtproef roestvrij staal verschildruktransmitter
DP93420DII Differentiële drukzender
Invoering van een transceiver met differentialdruk:
De BP93420DII-differentialdrukzender maakt gebruik van een piezoresistieve diffuse silicium sensor.Wanneer de differentialdruk van het gemeten medium op de gegolfde diafragma's aan beide uiteinden van de sensor werkt, het uitgangssignaal van de Wheatstone-brug op de sensorchip vertoont een goede lineaire relatie met de differentialdruk, waardoor een nauwkeurige meting van de differentialdruk mogelijk is.Door middel van geavanceerde digitale signaalverwerkingstechnologie en kalibratiealgoritme, diffuse siliciumdifferentialdrukzender kan hoge precisie, stabiele en betrouwbare differentialdrukmeting bereiken en wordt veel gebruikt in industriële procesbesturing,vloeistofstroommeting en andere velden.
Productkenmerken:
1De zender is van roestvrij staal en compact.en gemakkelijk te installeren
2Het ondergaat strikte temperatuurcompensatie en verouderingsscreening, waardoor stabiele en betrouwbare prestaties worden gewaarborgd.
3De elektrische interface kan worden geselecteerd als een plug-in of directe bedrading optie.
Toepassingen:
1Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
2. toegepast in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
3- Drukmeting voor leidingen en ovenkamers
| Prestatieparameters | |
| Meetbereik | 0-10KPa...~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40 °C tot 100 °C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Tips voor het bestellen: |
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te plaatsen.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatie op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren

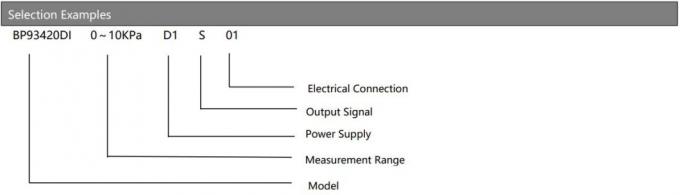

| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa...~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

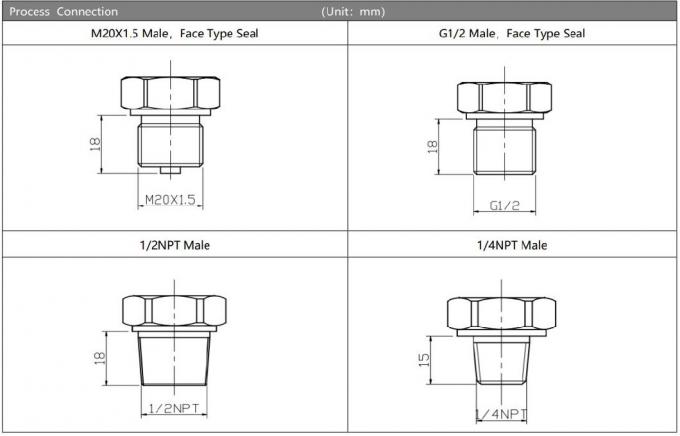

| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||

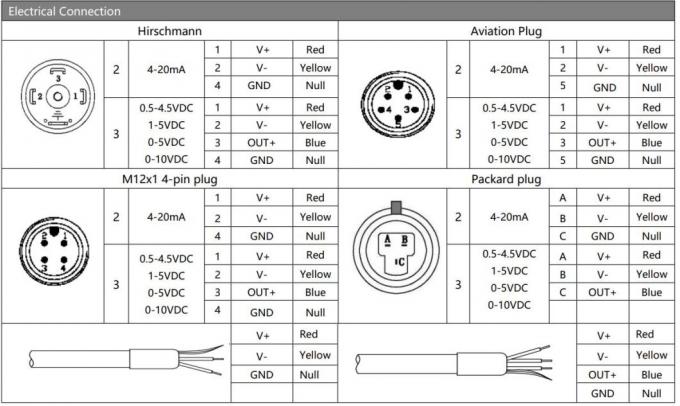

| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
