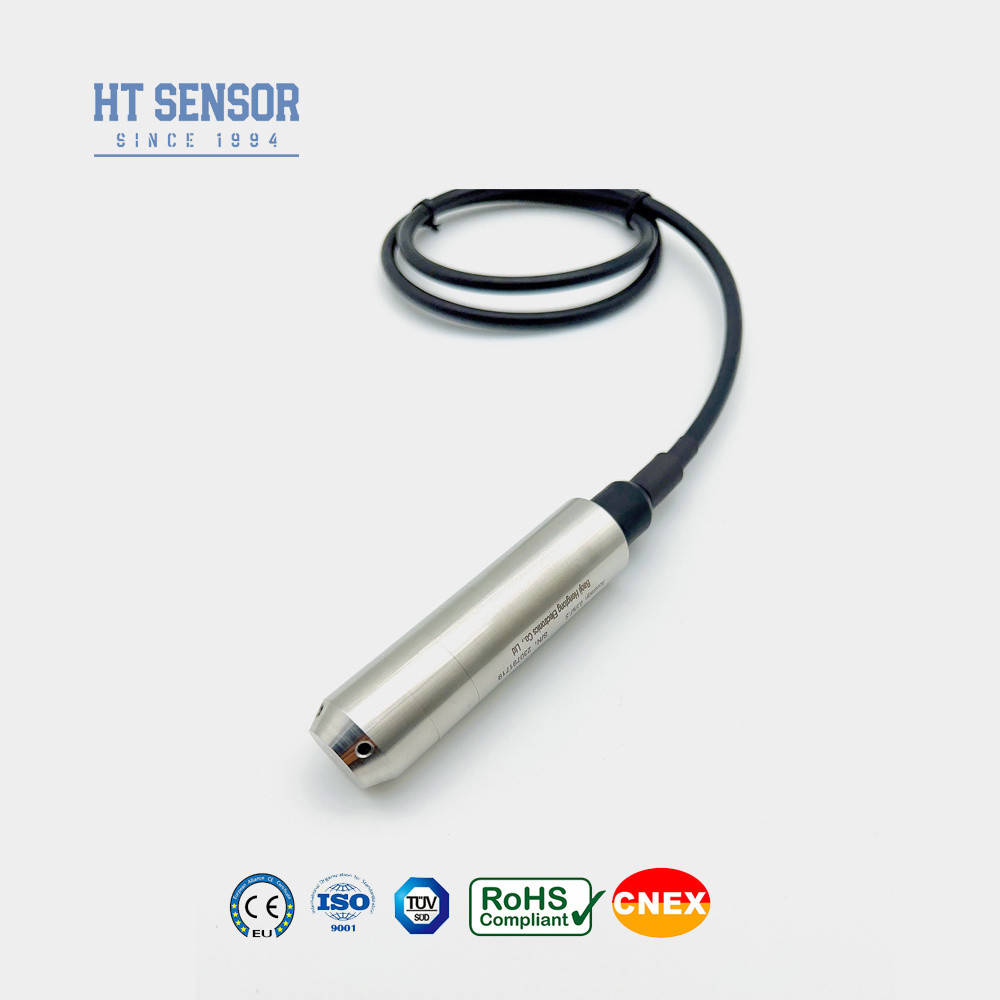

B.H93420IB Dompelbare vloeistofniveauzender
Invoering van de vloeistofniveau-zender:

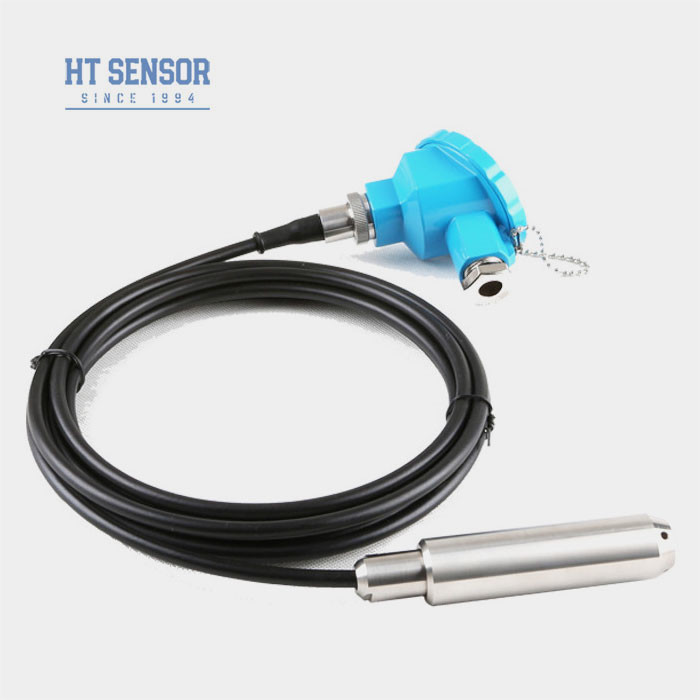

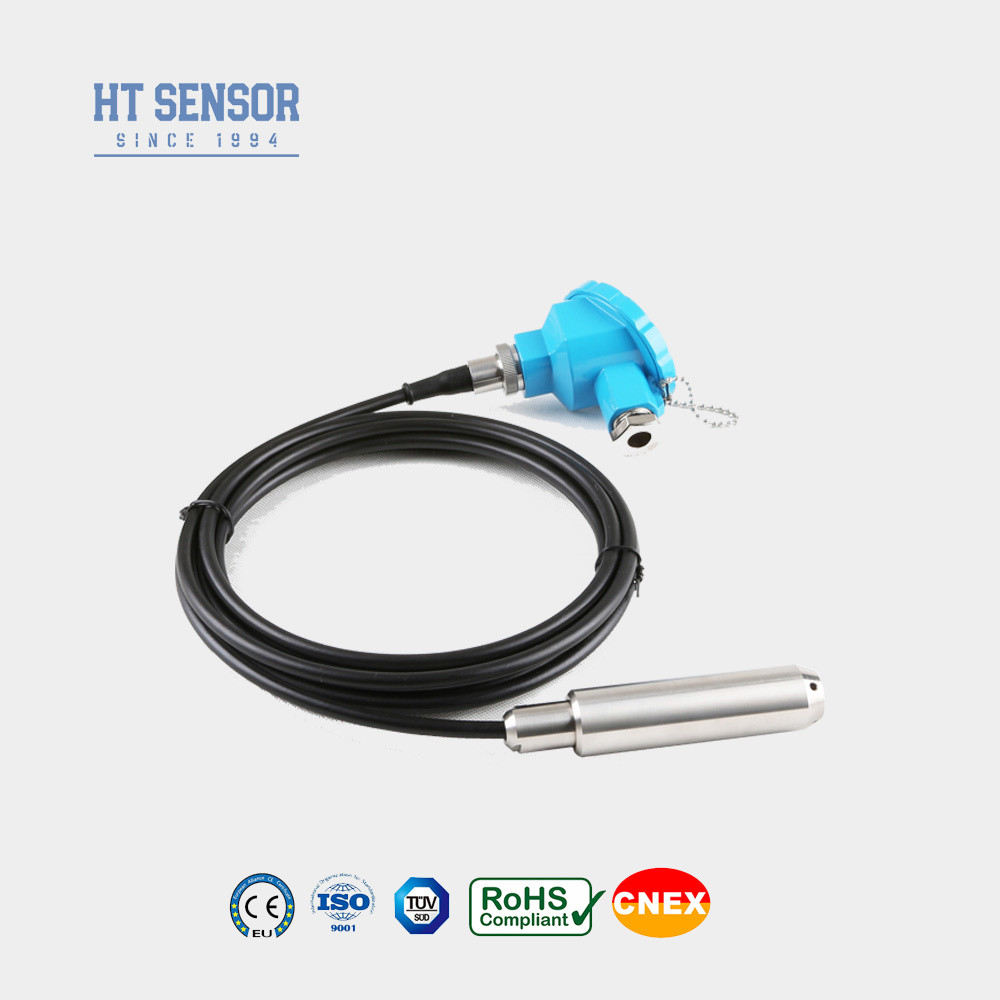

BH93420-I is een waterniveau-zender met HT-serie druk- en oliegevulde sensor als signaalmetingselement.Het sensorgedeelte van de sensor ondergedompeld in water is volledig afgesloten met roestvrij staalMet een verbindingsdoos als beschermende stopcontact en gemakkelijk te gebruiken voor installatie en bevestiging in het veld.Is een statische druk-invoer vloeistof niveau zender (vloeistof niveau meter) geschikt voor petrochemische, metallurgie, elektriciteit, farmaceutische industrie, watervoorziening en -afvoer, milieubescherming en andere systemen en industrieën voor de meting van het vloeistofniveau in verschillende media.
Productkenmerkenmet een vermogen van meer dan 10 W:
1Volledige roestvrijstalen behuizing, geschikt voor verschillende testomgevingen
2. Onderdompelingsoondmeting, gemakkelijke installatie
3Verscheidene uitgangssignaalopties
4Explosiebestendige markering: ExiaIICT6
5Hoge beschermingsgraad: IP68
6. PE- of PU-kabel
Toepassingenmet een vermogen van meer dan 10 W:
1- Compatibel met 316LSS, niet-corrosieve vloeistoffen
2. Monitoring van het waterniveau in verschillende toepassingen zoals rioolwater, industrieel en gemeentelijk water, watertanks, putten, rivieren, zeewater, meren, enz.
3. Meting van het brandstofgehalte in diesel- en brandstoftank
| Prestatieparametersmet een vermogen van meer dan 10 W |
| Meetbereik |
0~10m...400m |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 2X nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit |
± 0,2% F.S/jaar (max.) |
| Nultemperatuurverschuiving |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur |
0-50oC (0-1m. 0-2m ); 0-70oC |
| Werktemperatuur |
-20 tot 80 °C |
| Bergingstemperatuur |
-30°C tot 100°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
1Cr18Ni9Ti |
| Materiaal van het diafragma |
316L roestvrij staal |
| Isolatieweerstand |
>=100MΩ@100VDC |
| Explosiebestendige classificatie |
ExiaIICT6 |
| Beschermingscategorie |
IP67, IP68 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~ 0,3 kg (zonder kabel) |
| Kabelmateriaal |
Polyethyleen, polyurethaan |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| RS485 communicatieprotocol |
1Zorg ervoor dat het gemeten medium tijdens de selectie compatibel is met de productonderdelen die ermee in contact komen.
2De dichtheid van het gemeten medium moet worden gespecificeerd.
3Voor sterke elektromagnetische of radiofrequente storingen, geef u de details aan ons bedrijf en vermeld deze in de bestelling.
4Om de betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
| De orde Gids |
| BH93420 |
Code |
Ontwerp van de structuur |
| |
Ik... |
Druktransmitter |
| |
Meetbereik |
0~10m...400m |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
| |
Code |
Materiaal |
| 01 |
304 roestvrij staal |
| 02 |
316L roestvrij staal |
| |
Code |
Kabelmateriaal |
| C1 |
PE |
| C2 |
PU |
V&A
Q1: Bent u een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking

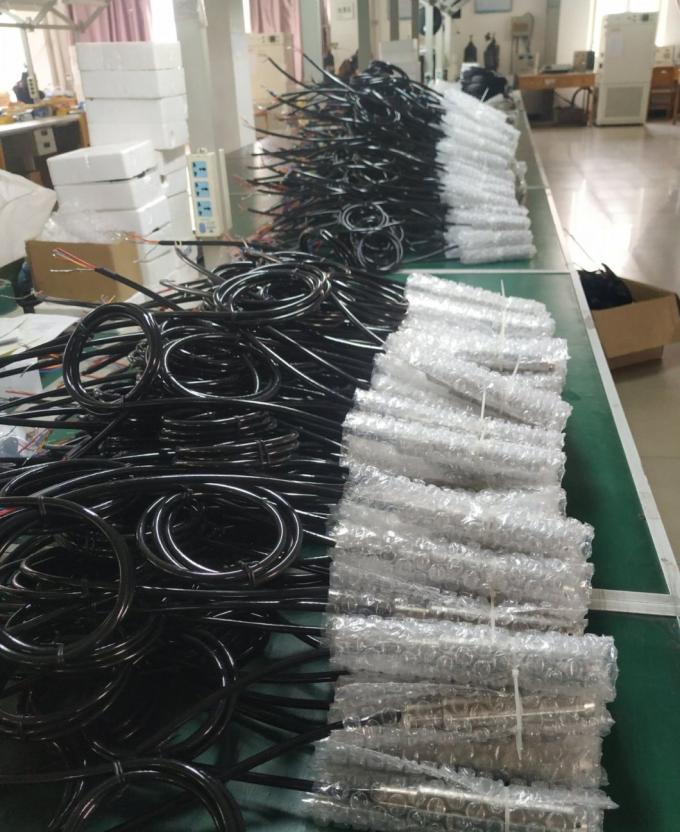

A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
