BHZ93420-III Sereies Liquid Level Sensor 316L Druktransmitter Hart-overeenkomst
Product Details
| Model nr.: | BHZ93420-III | Ontwerp: | Keur aangepast goed |
|---|---|---|---|
| Kabel: | PE, PU, PTFE | Precisiteit: | 00,25%,00,3%, 0,5% |
| Diafragmamateriaal: | 316L roestvrij staal | Netto gewogen: | 1.6KG |
| Transportpakket: | Verpakking | Handelsmerk: | HT-sensor |
| Oorsprong: | Shaan Xi. | HS-code: | 90261000 |
| Levering vermogen: | 500-1000 | Type: | Silicium piezoresistief type |
| Ontwerp van de structuur: | Invoertype | Display-type: | LED's |
| Genauigheidsgraad: | 0.1%,00,25% | IP-classificatie: | IP68 |
| Markeren |
BHZ93420-III-serie Liquid Level Sensor,Liquid Level Sensor 316L,316L Druktransmitter Hart-overeenkomst |
||
Product Description

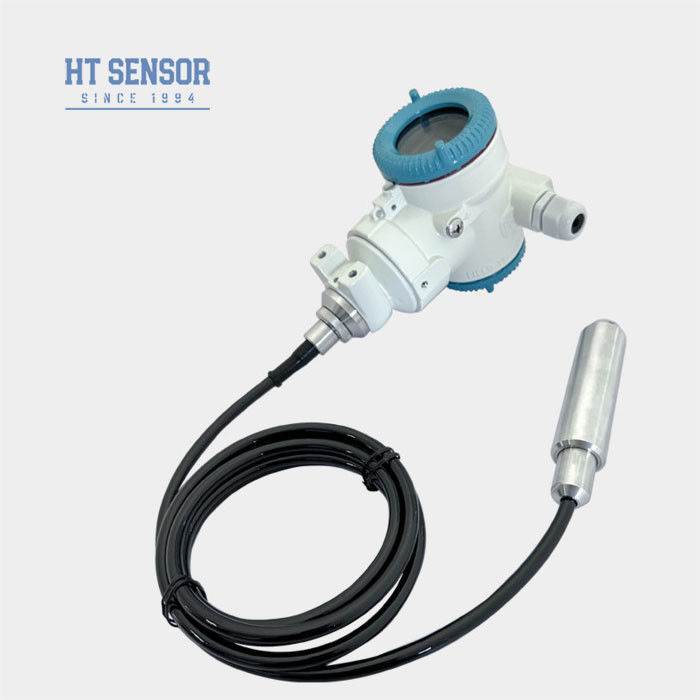

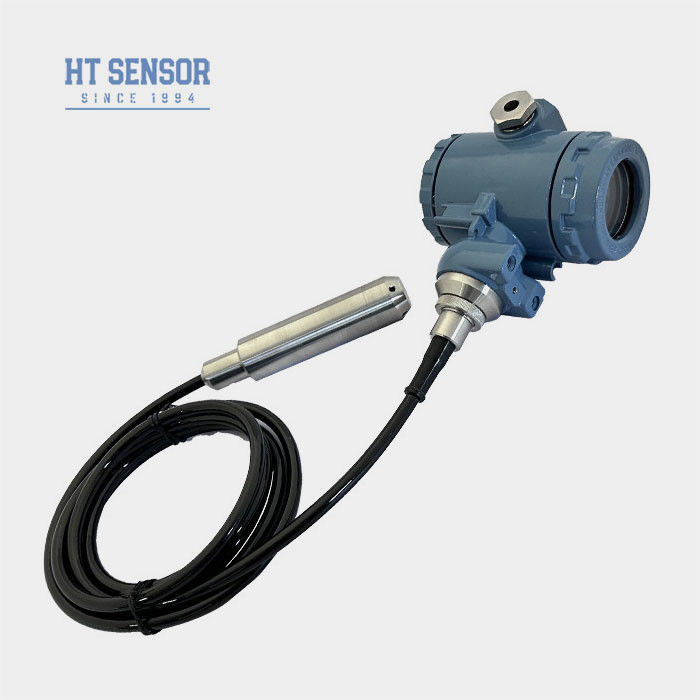

HT BHZ93420-III SERIES VLOEID LEVEL SENDER MET HART OVEREENKOMST
B.HZ.93420III.Lvloeistof niveauTverlosser
Inleiding:
BHZ93420-III intelligente vloeistofniveauzender van het invoegtype is uitgerust met een Deze sensor meet de statische druk, die recht evenredig is met het vloeistofgehalte.De zender maakt gebruik van het HART-communicatieprotocol om digitale signaaloverdracht en tweerichtingscommunicatie te bereiken.
De LED/LCD-display-invoervloeistofniveauzender moet worden bekleed met functies, waaronder vloeistofniveauwaarde, alarmmoment, werkstatus, schakeling van de eenheid en configuratieparameters.zodat gebruikers intuïtief kunnen begrijpen en bedienen van de vloeistof niveau zender
Productkenmerken:
- HART-communicatieprotocoluitgang, met weergave mogelijkheid
- Hoge nauwkeurigheid en uitstekende stabiliteit
- Explosiebestendige classificatie: ExiaIICT6
- Hoog beschermingsniveau, IP68
- PE-, PTFT-, PU-kabels beschikbaar
- Meerdere structuren beschikbaar, voor verschillende eisen van klanten ter plaatse
- Compatibel met 316LSS, niet-corrosieve vloeistoffen
- Monitoring van het waterniveau in verschillende toepassingen zoals rioolwater, industrieel en gemeentelijk water, watertanks, putten, rivieren, zeewater, meren, enz.
- Bewaking van het niveau van diesel, brandstof en andere olietank
Prestatieparameters:
| Meetbereik | 010m...400mH2O |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 2X nominale bereik |
| Precisiteit @ 25°C | ±0,1% (typisch) ±0,2% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,15% F.S/jaar (max.) |
| Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur | 0-50°C (0-1m. 0-2m); 0-70°C |
| Werktemperatuur | -20 tot 80°C |
| Bergingstemperatuur | -30°C tot 100°C |
| Vibratie | 10g,55Hz 2kHz |
| Schok | 100 g |
| Huismateriaal | gegoten aluminium, roestvrij staal 1Cr18Ni9Ti |
| Materiaal van het diafragma | 316L roestvrij staal |
| Isolatieweerstand | ¥100MΩ@100VDC |
| Explosiebestendige classificatie | ExiaIICT6 |
| Beschermingscategorie | IP68 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~1,6 kg (zonder kabel) |
| Kabelmateriaal | Polyethyleen, polyurethaan, PTFE-kabel |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 ¢ 20 mA met Hart | 15 ̊30VDC | 2 draden |

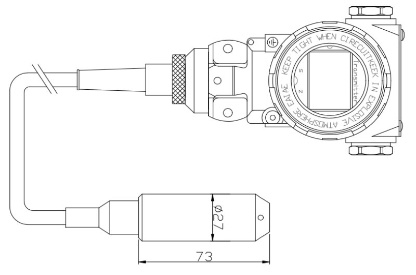

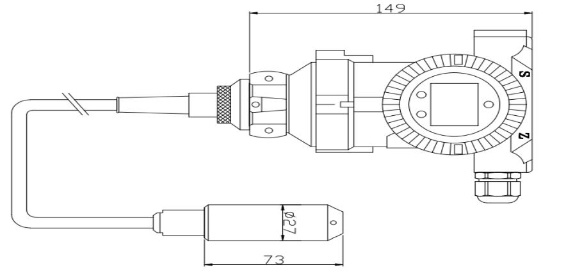

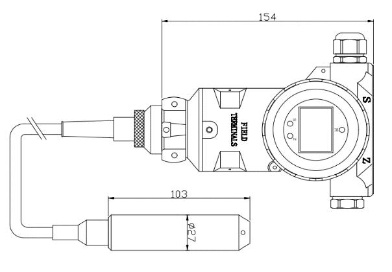

| Ontwerp van de structuur | |
| 2088 |
|
| 3051A | |
| 3051 | |
| Elektrische aansluiting | ||||
|
4-20mA - Ik heb het gedaan. |
1 | V+ | Rood |
| 2 | V- | Geel | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - Ik heb het gedaan. |
1 | V+ | Rood |
| 2 | V- | Geel | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - Ik heb het gedaan. |
1 | V+ | Rood |
| 2 | V- | Geel | ||
| 3 | GND | |||
| 4 | NC | |||

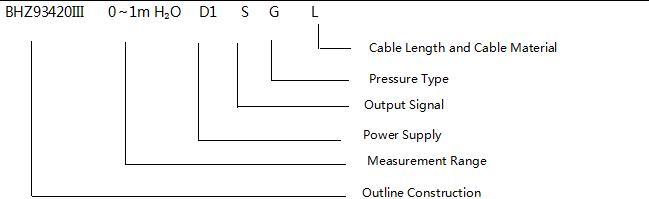

| Voorbeelden van selectie |
Tips voor het bestellen:
1Zorg ervoor dat het gemeten medium tijdens de selectie compatibel is met de productonderdelen die ermee in contact komen.
2De dichtheid van het gemeten medium moet worden gespecificeerd.
3Voor sterke elektromagnetische of radiofrequente storingen, geef u de details aan ons bedrijf en vermeld deze in de bestelling.
4Om de betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
GidsDe volgorde:
| BHZ93420 | Code | Ontwerp van de structuur | ||||||||
| III. | Intelligente vloeistofniveauzender | |||||||||
| Meetbereik | 0~10m...400m | |||||||||
| Code | Stroomvoorziening | |||||||||
| D1 | 24VDC | |||||||||
| Code | Uitgangssignaal | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCmetHde kunst | |||||||
| Code | Elektrische aansluiting | |||||||||
| B4 | 2088 met weergave | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Code | Druktype | |||||||||
| G | Gewichtsdruk | |||||||||
| Een | Absolute druk | |||||||||
| S | Verzegelde referentiedruk | |||||||||
| Code | Kabelmateriaal | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
