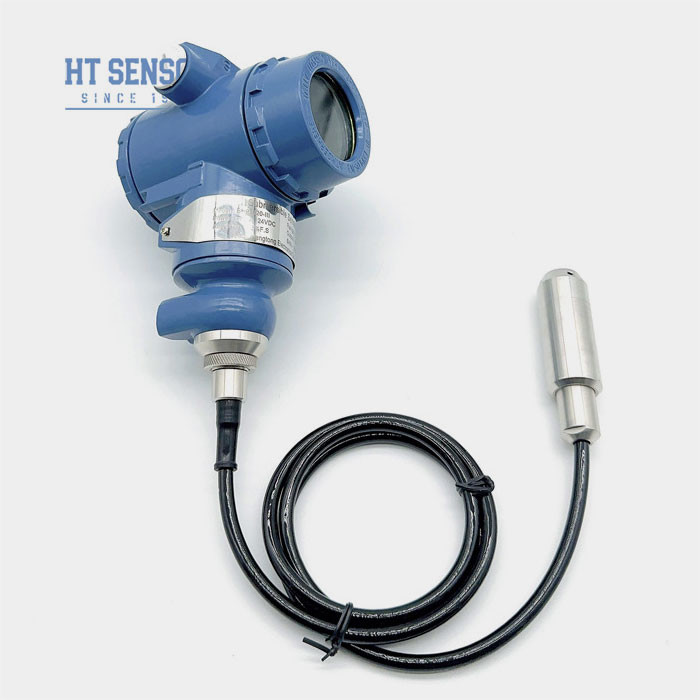

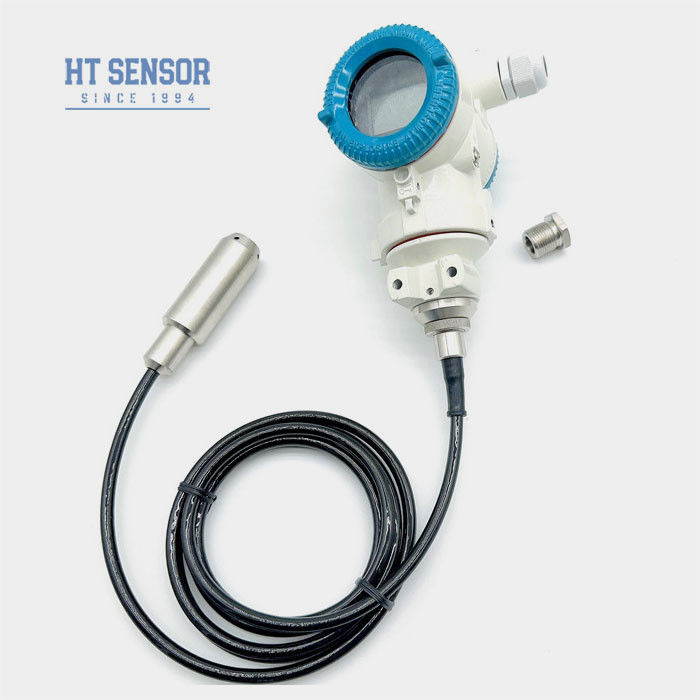

B.H93420III.W- Wat? niveauTverlosser
Invoering van de waterniveausensor:
BH93420-III is uitgerust met een zeer nauwkeurigePiezoresistief diffuse siliciumdruksensor als signaalmetingselement.Het meet de statische druk, die rechtstreeks verband houdt met het waterniveau, enHet is de eerste keer dat een systeem met een amplificatiecircuit het signaal omzet in een standaardsignaaluitgang.het opstellen van een lineaire relatie tussen het uitgangssignaal en het vloeistofgehalte,het zorgt voor een nauwkeurige en nauwkeurige meting van het waterpeil.
Productkenmerken:
1Het maakt gebruik van een hoge precisie diffuse silicium sensor om nauwkeurig het vloeistofniveau of de druk te meten.
2Het heeft een stabiele prestatie en een lange levensduur, waardoor het geschikt is voor moeilijke omgevingsomstandigheden.
3Het heeft een zeer nauwkeurig meetbereik en een verstelbaar meetbereik om aan verschillende toepassingsvereisten te voldoen.
4Het apparaat maakt gebruik van geavanceerde digitale signaalverwerkingstechnologie om een zeer nauwkeurige meetuitgang te bereiken.
5De diffuse silicon-immersietypische vloeistofniveau-zender heeft een uitstekende anti-interferentie-capaciteit, waardoor hij goed kan functioneren in complexe industriële omgevingen.
6.De vloeistofniveauzender ondersteunt een verscheidenheid aan communicatie-interfaces, waardoor gegevensinteractie met andere apparaten mogelijk is
Toepassingen:
1- Compatibel met 316LSS, niet-corrosieve vloeistoffen
2. Monitoring van het waterniveau in verschillende toepassingen zoals rioolwater, industrieel en gemeentelijk water, watertanks, putten, rivieren, zeewater, meren, enz.
3. Bewaking van het niveau van diesel, brandstof en andere olietank
Prestatieparameters:
| Meetbereik |
0~10m...400mH2O |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 2X nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis |
±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit |
± 0,15% F.S/jaar (max.) |
| Nultemperatuurverschuiving |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur |
0-50oC (0-1m) . 0-2m); 0-70oC |
| Werktemperatuur |
-20 tot 80 °C |
| Bergingstemperatuur |
-30°C tot 100°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Schok |
100 g |
| Huismateriaal |
van gegoten aluminium, l1Cr18Ni9Ti |
| Materiaal van het diafragma |
316L roestvrij staal |
| Isolatieweerstand |
>=100MΩ@100VDC |
| Explosiebestendige classificatie |
ExiaIICT6 |
| Beschermingscategorie |
IP68 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~ 1,5 kg (zonder kabel) |
| Kabelmateriaal |
Polyethyleen, polyurethaan, PTFE-kabel |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
15 ~ 30VDC |
2/3/4 draad |
| RS485 communicatieprotocol |
|
4 draad |

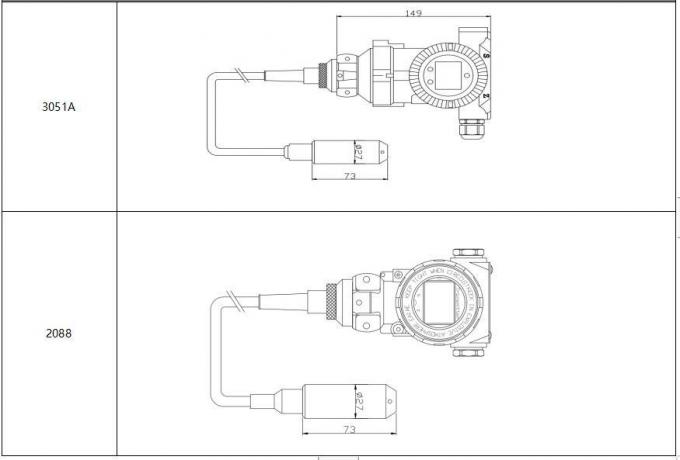

Ontwerp van de structuur:

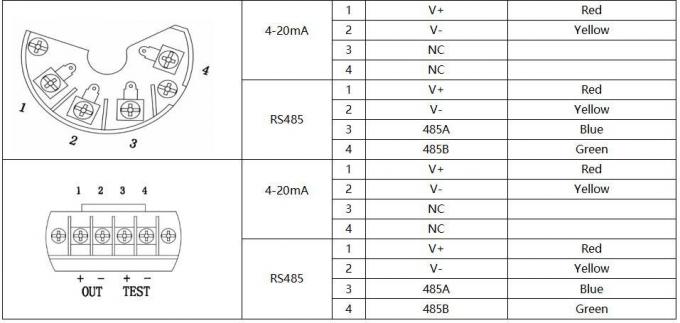

Elektrische aansluiting:

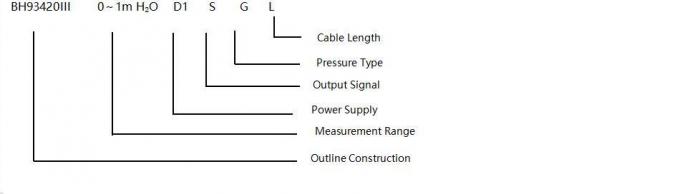

Voorbeelden van selectie:
Tips voor het bestellen:
1Zorg ervoor dat het gemeten medium tijdens de selectie compatibel is met de productonderdelen die ermee in contact komen.
2De dichtheid van het gemeten medium moet worden gespecificeerd.
3Voor sterke elektromagnetische of radiofrequente storingen, geef u de details aan ons bedrijf en vermeld deze in de bestelling.
4Om de betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
De orde Gids:
| BH93420 |
Code |
Ontwerp van de structuur |
| |
III. |
Liquid level transmitter met 2088 behuizing |
| |
|
Meetbereik |
0~10m...400m |
| |
|
|
Code |
Stroomvoorziening |
| |
|
|
D1 |
24VDC |
| |
|
|
|
Code |
Uitgangssignaal |
| |
|
|
|
S1 |
4~20mADC |
S2 |
RS485 |
| |
|
|
|
|
Code |
Elektrische aansluiting |
| |
|
|
|
|
B5 |
2088 met weergave |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Code |
Druktype |
| |
|
|
|
|
|
G |
Gewichtsdruk |
| |
|
|
|
|
|
Een |
Absolute druk |
| |
|
|
|
|
|
S |
Verzegelde referentiedruk |
| |
|
|
|
|
|
|
Code |
Materiaal |
| |
|
|
|
|
|
|
01 |
304 roestvrij staal |
| |
|
|
|
|
|
|
02 |
316L roestvrij staal |
| |
|
|
|
|
|
|
|
Code |
Kabelmateriaal |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
