Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BH93420-I |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BH93420-I | Uitvoerformulier: | 4-20 Ma of RS485 |
---|---|---|---|
IP-classificatie: | IP68 | aangepast: | aangepast |
Stabiliteit op lange termijn: | +-0,2% F.S./jaar | Operatieve temp.: | -20 tot 80°C |
Diafragmamateriaal: | 316L roestvrij staal | Netto gewogen: | 0.3 kg zonder kabel |
Transportpakket: | Verpakking | Oorsprong: | Shaan Xi. |
HS-code: | 90261000 | Typ van installatie: | Onderwater type |
Type uitgangssignaal: | Analoog type | Proeftype: | Proeftype |
Model: | 1 | ||
Markeren: | 24vdc waterspiegelzender,Waterniveau-transmitter roestvrij staal,Watertanksdrukomvormer 4-20ma |

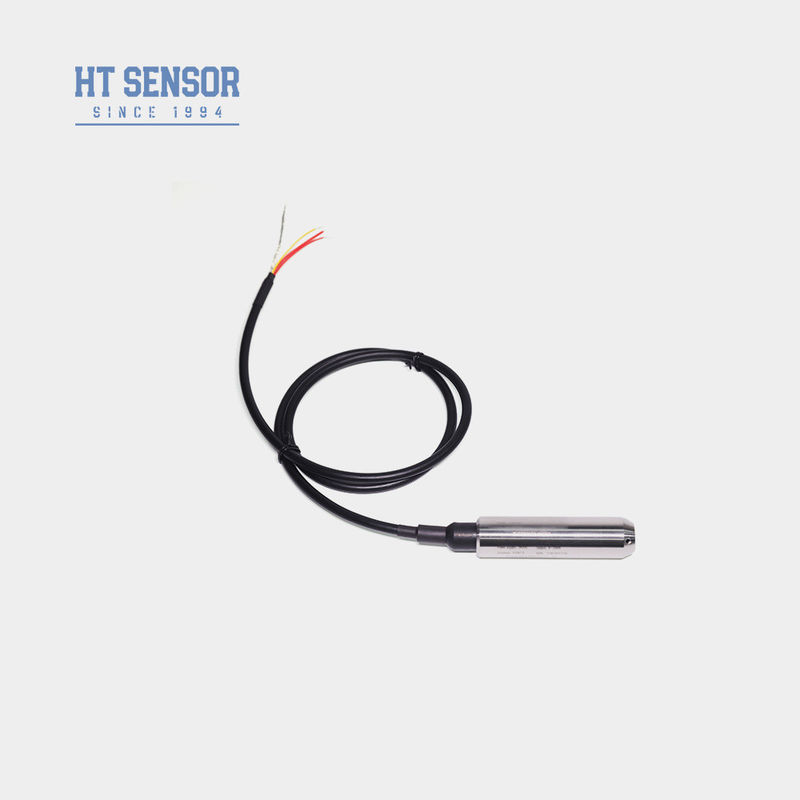

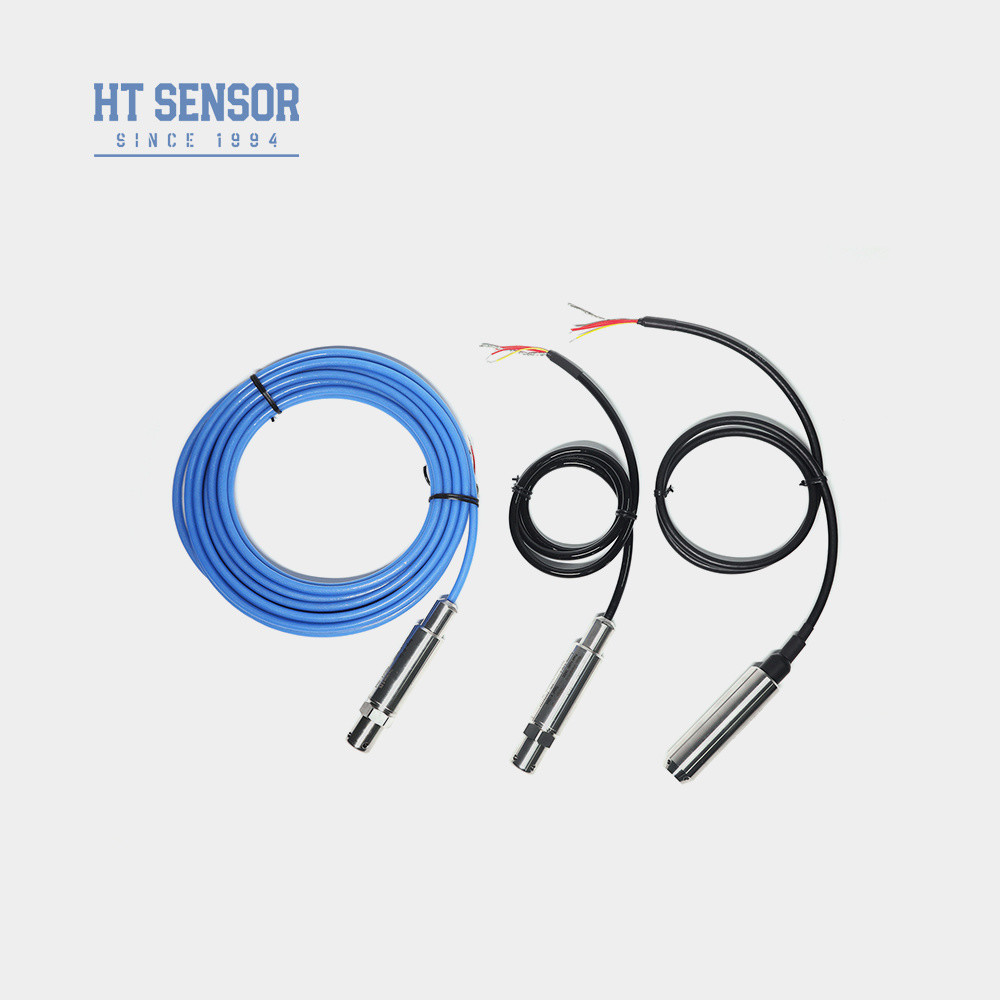

B.H93420- Ik...W- Wat? niveauTverlosser
Invoering van de waterstandszender:
BH93420-I waterniveau-transmitter hetHT-serie gebruikt diffus siliciumHet is ontworpen met een volledig geïsoleerde olie gevulde kern als signaal meetelement.Het detectie-deel van de zender dat ondergedompeld is in water, wordt volledig gecompenseerd door hechtingstemperatuur en verouderingstests, wat resulteert in:hoge betrouwbaarheid en uitstekende stabiliteit.
Deze waterniveausonderzoeker is een hydrostatische drukniveausonderzoeker voor het meten van het vloeistofniveau in verschillende tanks en andere soorten vaten.
Productkenmerken:
1Volledige roestvrijstalen behuizing, geschikt voor verschillende testomgevingen
2. Onderdompelingsoondmeting, gemakkelijke installatie
3Verscheidene uitgangssignaalopties
4Explosiebestendige markering: ExiaIICT6
5Hoge beschermingsgraad: IP68
6. PE- of PU-kabel
Toepassingen:
1- Compatibel met 316LSS, niet-corrosieve vloeistoffen
2. Monitoring van het waterniveau in verschillende toepassingen zoals rioolwater, industrieel en gemeentelijk water, watertanks, putten, rivieren, zeewater, meren, enz.
3. Meting van het brandstofgehalte in diesel- en brandstoftank
Prestatieparameters:
|
|
Meetbereik | 0~10m...400m |
Overbelasting | ≤ 2 X van nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,2% F.S/jaar (max.) |
Temperatuurverschuiving van het nulpunt | ±1,5% F.S. (typisch) ±2% F.S. (maximaal) |
Temperatuurverschuiving op volle schaal | ±1,5% F.Sr ((Type.) ± 2% F.S. (max.) |
Compensatietemperatuur | 0-50oC (0-1m. 0-2m ); 0-70oC |
Werktemperatuur | -20 tot 80 °C |
Bergingstemperatuur | -30°C tot 100°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 1Cr18Ni9Ti |
Materiaal van het diafragma | 316L roestvrij staal |
Isolatieweerstand | >=100MΩ@100VDC |
Explosiebestendige classificatie | ExiaIICT6 |
Beschermingscategorie | IP67, IP68 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 0,3 kg (zonder kabel) |
Kabelmateriaal | Polyethyleen, polyurethaan |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC | |
RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draad |

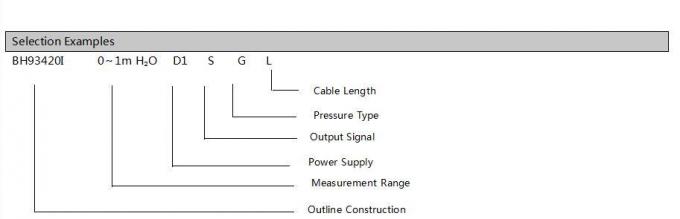

De orde Gids: |
||||||||

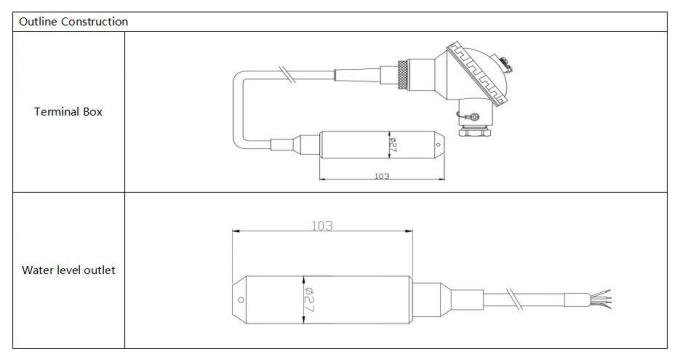

BH93420 | Code | Ontwerp van de structuur | ||||||
Ik... | Druktransmitter | |||||||
Meetbereik | 0~10m...400m | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | S8 | RS485 | |||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk | |||||||
Code | Materiaal | |||||||
01 | 304 roestvrij staal | |||||||
02 | 316L roestvrij staal | |||||||
Code | Kabelmateriaal | |||||||
C1 | PE | |||||||
C2 | PU |
