Gasvloeibare silicium-olie-druktransmitter BP170 4 20mA Transmittersensor
Product Details
| Model nr.: | BP170 | Beschermingsclassificatie: | IP65 |
|---|---|---|---|
| Uitgangssignaal: | 4-20ma | Gewicht: | 00,3 kg |
| Huismateriaal: | 304 S.S | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Transportpakket: | Standaard exportverpakking met karton | HS-code: | 9026209090 |
| Levering vermogen: | 2000PCS/Month | Metingsmedium: | gas of vloeistof |
| Genauigheidsgraad: | 00,25%, 0,5%,00,3% | Drukbereik: | 0kpa~10kpa...10MPa |
| druk Overbelasting: | 2X van het nominale bereik | ||
| Markeren |
Silicon Oil Pressure Transmitter RoH's,Oliedruktransmitter 20mA,BP170 4 20mA zender sensor |
||
Product Description

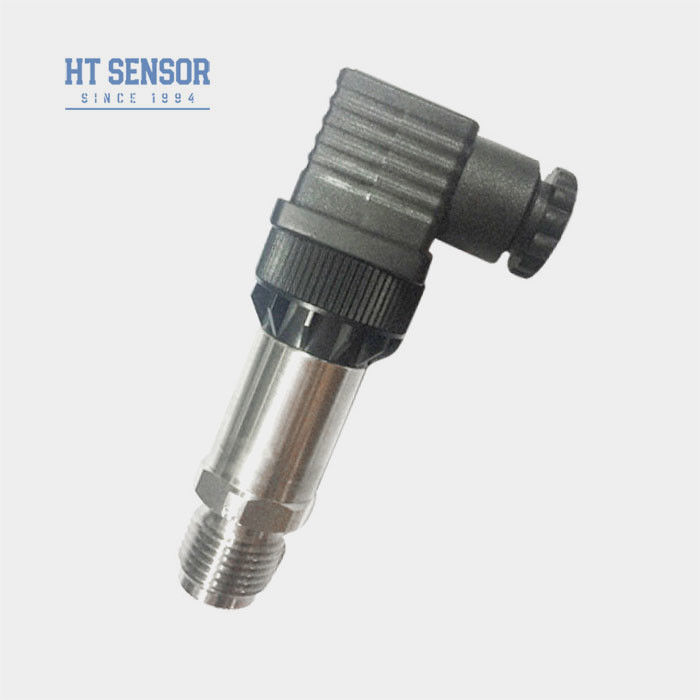

BP170 Druktransmitter
Invoering van de drukzender:
BP170-drukzender gebruikt als signaalmetingselement de silicium-drukresistentie-isolatie-olie-gevulde kern van de HT-serie.Het signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizingHet product is onderworpen aan rigoureuze tests en verouderingsscreening voor onderdelen, halffabrikaten en eindproducten.een stabiele en betrouwbare prestaties te garanderen;.Gemaakt van hoogwaardige roestvrij staalmaterialen met een uitstekende corrosiebestendigheid, geschikt voor de meting van verschillende corrosieve media en beschikbaar met verschillende uitvoersignaalopties,zoals 4-20mA, 0-5V, enz., om zich aan te passen aan de verschillende vereisten van het besturingssysteem
Productkenmerken:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2Compact en licht ontwerp
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
5.Het heeft een goede lineaire prestaties en kan nauwkeurige drukmetingsresultaten geven
Toepassingen:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
| Prestatieparameters: | |
| Meetbereik | 0kPa ~ 10kPa...10MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 1 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |

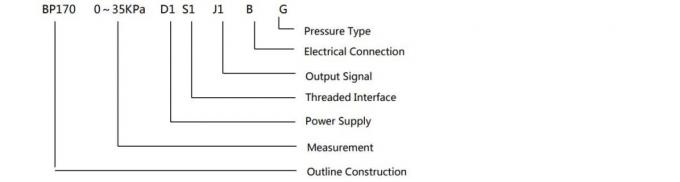

Voorbeelden van selectie:
Tips voor het bestellen:
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
Bestelgids:
| BP170X | Analoogdruktransmitter | ||||||||

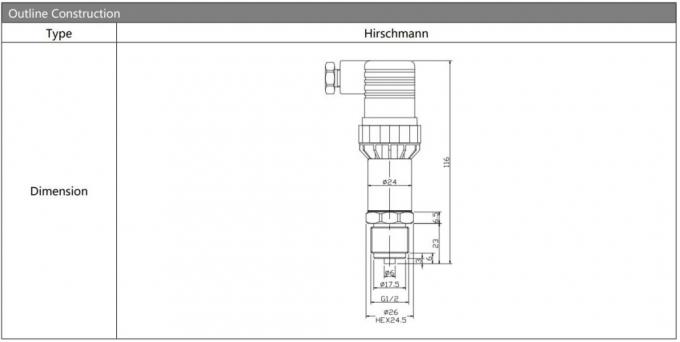

| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
